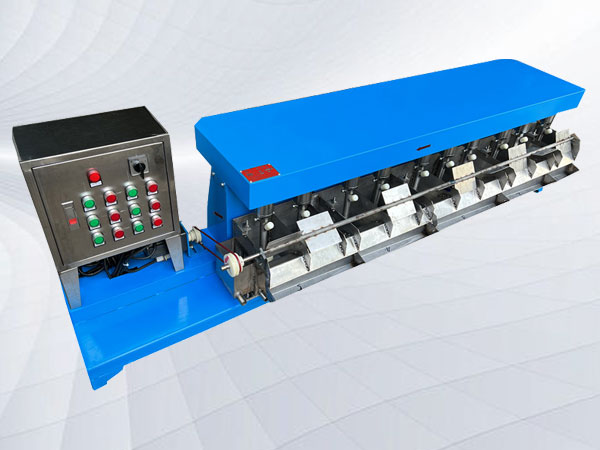

FX机械搅拌式连续浮选机

设备简介：

FX型机械搅拌式连续浮选机是一种专为实验室设计的设备，用于通过浮选方法对矿物进行选别。这种浮选机的特点在于它能够以二槽为一组，数台组合起来形成一个连续工作的系统，槽数通常是偶数，从两槽到十槽不等，可以根据用户需求定制为左式或右式。

X型机械搅拌式连续浮选机主要用于地质、冶金、建筑材料、化工等行业，在这些领域中它被用来处理少量的矿样。该设备不仅适用于实验室内进行矿物的搅拌、擦洗、分离和精选，还可以作为半工业性生产试验的一部分使用。

此外，FX型机械搅拌式连续浮选机在设计上考虑到了模块化，这意味着它可以很容易地根据需要扩展槽数量，并且可以与其他设备串联使用，以便于实现更复杂的工艺流程。由于其结构紧凑、操作方便以及维护简单，这种类型的浮选机非常适合科研单位和高等院校的研究工作。

FX型机械搅拌式连续浮选机结构说明：

FX型浮选机属叶轮式机械浮选机，由以下主要部分组成：槽体部分、叶轮系统、主轴系统和刮泡装置。

1、槽体部分，以钢板焊接制造。

为了调正槽内矿浆液面及被刮出泡沫层的厚度，利用两槽壁板制成中间槽，其中安装矿浆液面调节器，在槽内罩盖上面安装孔板，用来防止矿浆的混乱运动对泡沫区的影响，同时也可以防止脉石被机械带到精矿中去。

在槽体部置有衬板，防止磨损槽底，衬板可以更换，槽底外部置有排矿口，清洗时放水之用。

矿浆流经壁板上的溢流口进入中间槽和尾槽，中间槽的下部与槽壁下部罩盖的导管进入下一个槽中，这样可以继续流经浮选机的槽数全部，从给矿槽流入，由尾槽的排矿口排出，槽体下部的前后置有进矿口，便于改变工艺流程。

2、叶轮系统，是安装在浮选机槽中心位置上，叶片向上成径向排列的盘状叶轮，固定在叶轮轴的下端绕竖轴管，管上端位于浆石和泡沫层之上，下端支承在罩盖上，当叶轮旋转时，沿竖管可吸入大量空气，在罩盖下面固定着防护盘，防护盘与叶轮之间隙大小与吸入空气量有关，其最大间隙不超过3㎜，间隙过大时，更换磨损的防护盘，或适当调整之。

竖管上的孔用来循环矿浆，并使矿浆与空气搅拌在一起，叶轮轴上部装在轴承壳内的滚动轴中旋转，轴承壳装在横梁上，轴的顶端固定着皮带轮，通过三角带接通电动机转动。调正三角带的紧张度由螺母来实现。

3、刮泡装置，泡沫利用回转刮板沿浮选机括出，刮板装在槽体的排矿口外，刮板轴一端装有皮带轮，动力通过蜗轮减速机及三角带传动而旋转。

工作原理：

FX型机械搅拌式连续浮选机的工作原理基于矿浆的搅拌、充气以及矿物颗粒与气泡的选择性附着，从而实现矿物的有效分离。

主要技术参数：

规格型号	FX-3
单槽有效容积	3L
浮选槽数量	12槽
叶轮直径	70mm
叶轮转速	1680r/min
刮板转速	15r/min、30r/min
给料粒度	-0.2mm
主机功率（1台/槽）	250W *6
刮板电机功率	25W

设备简介：

FX型机械搅拌式连续浮选机结构说明：

工作原理：

主要技术参数：

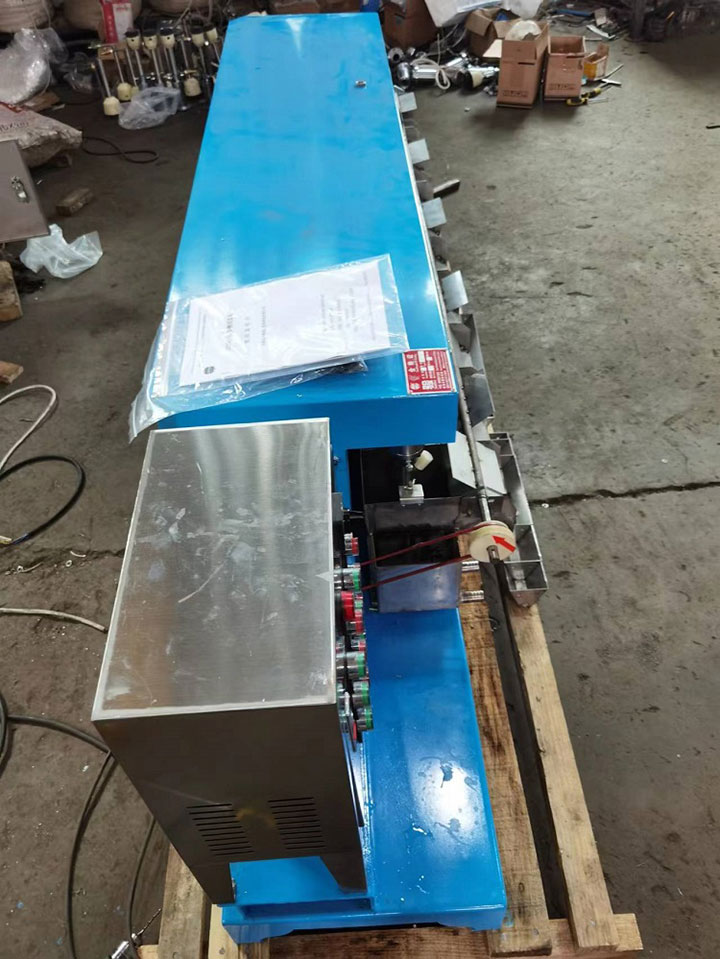

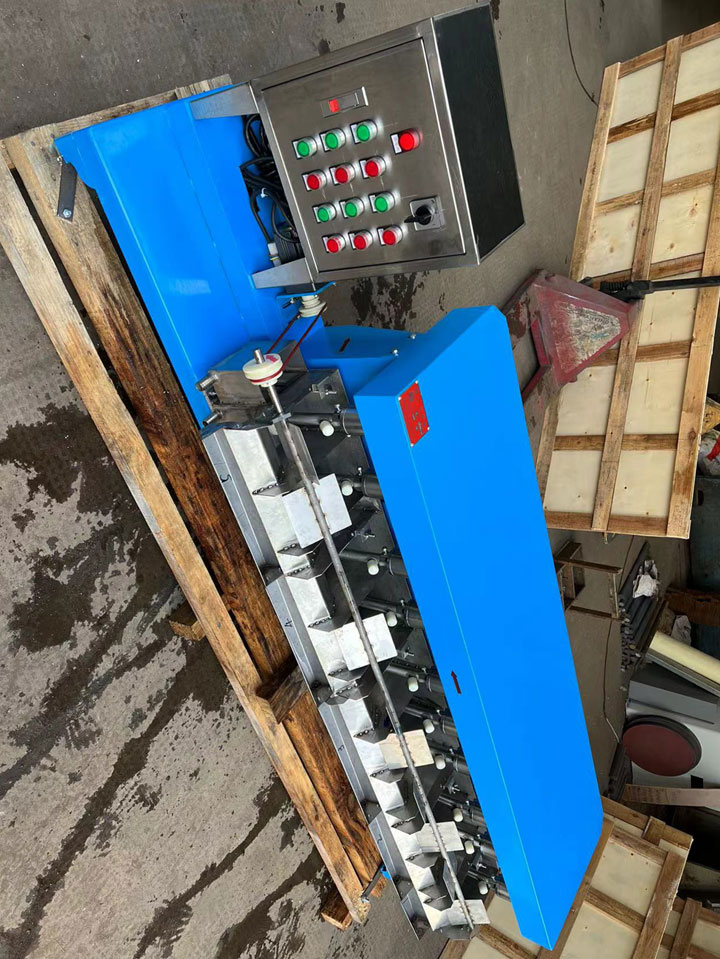

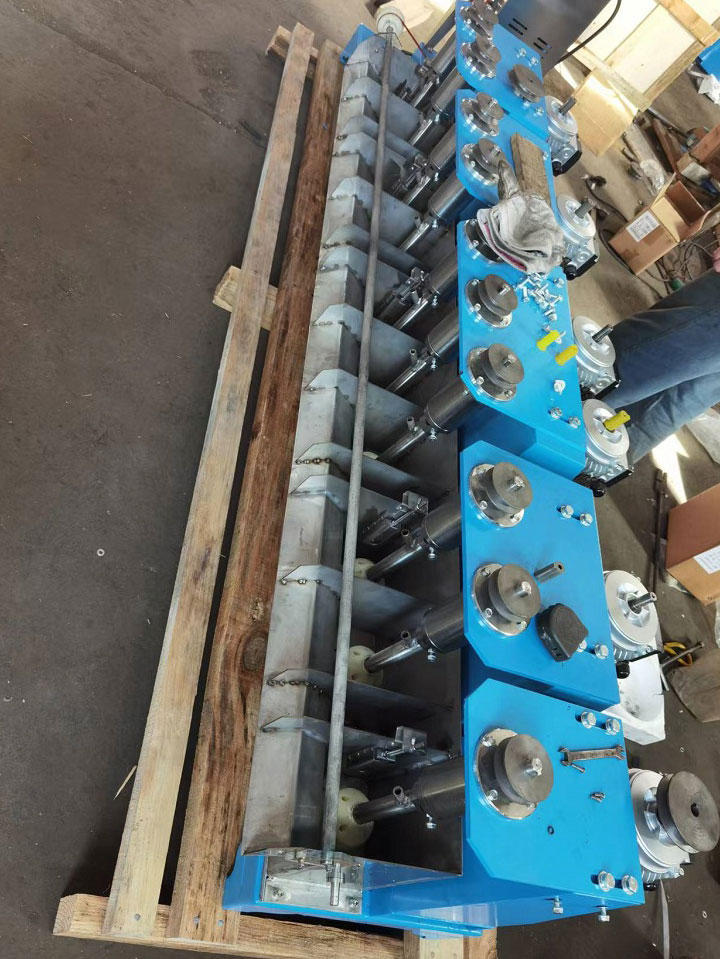

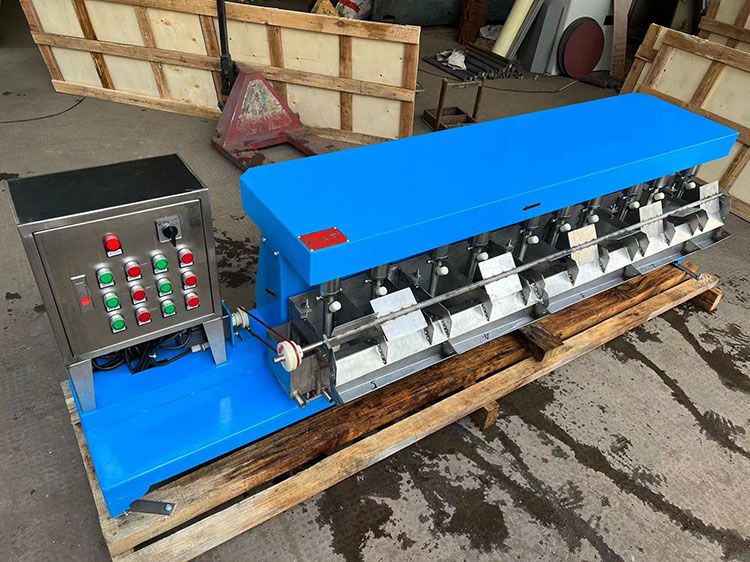

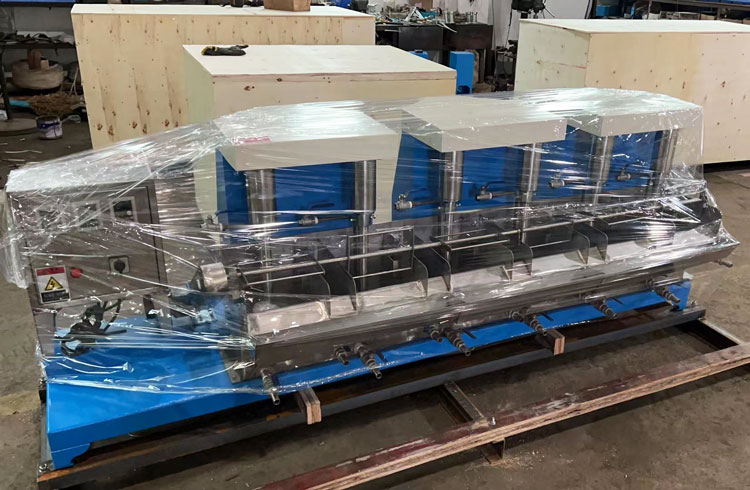

工厂实拍：
