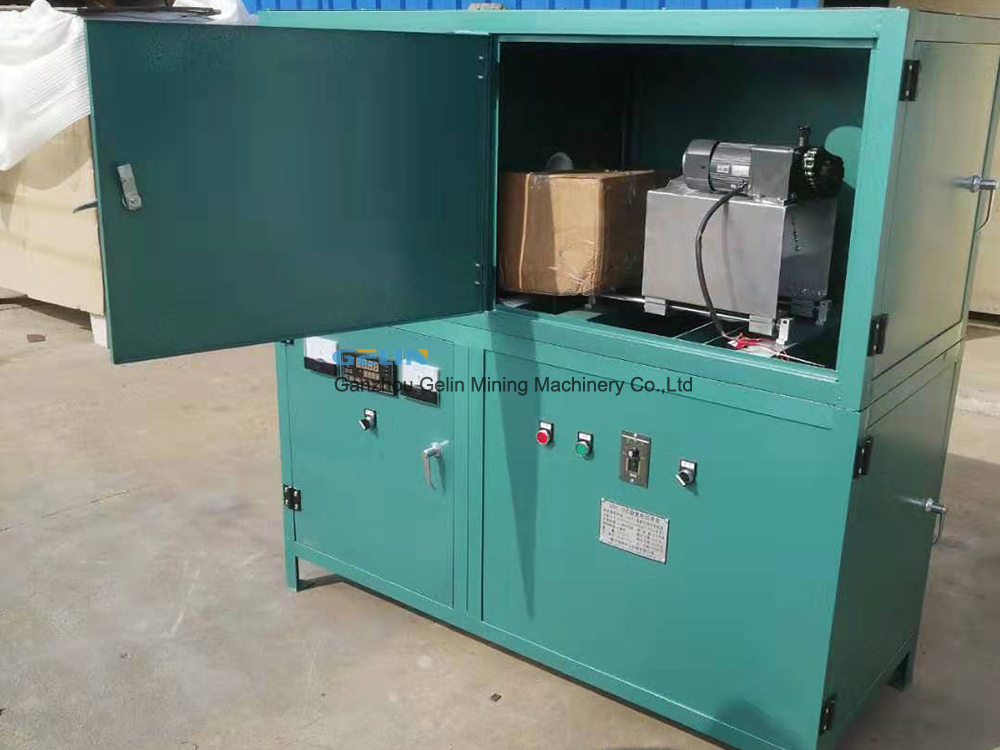

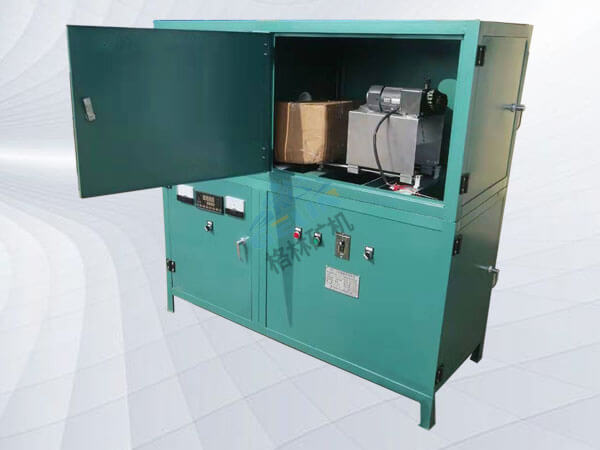

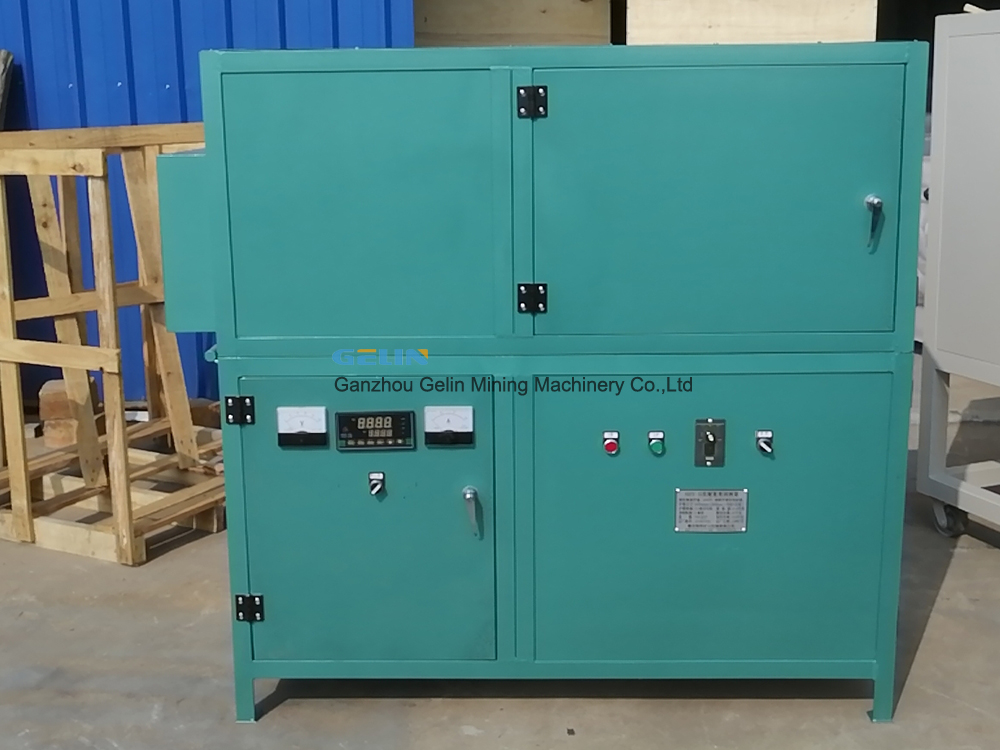

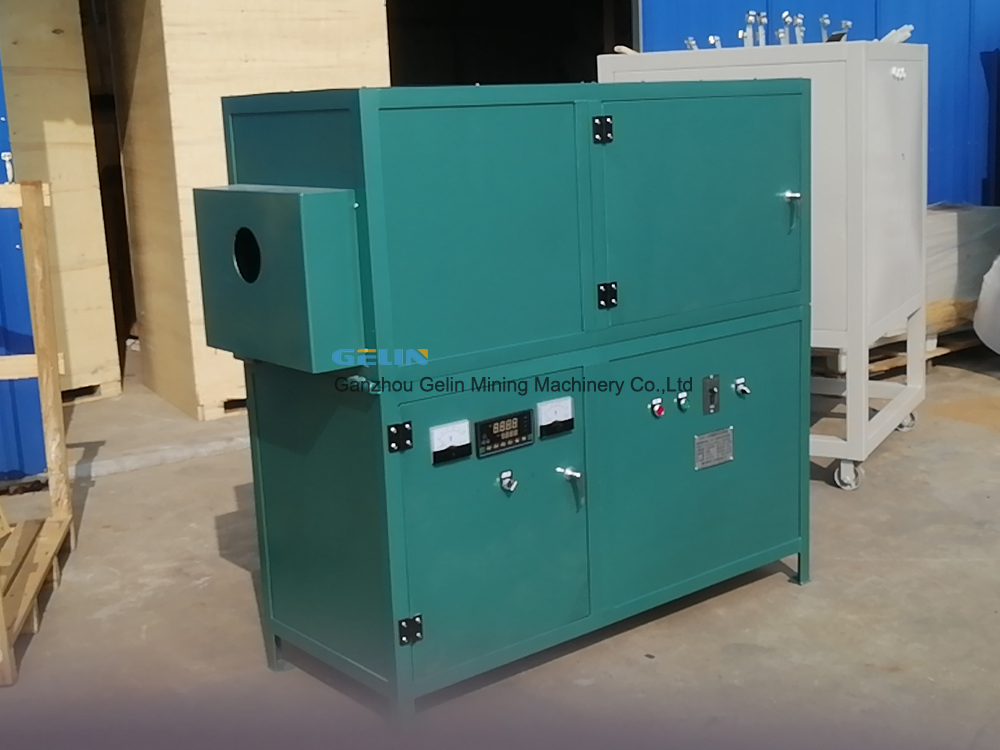

实验室回转窑
本产品适用于冶金、地质、矿山、化工、建材等部门对物样进行焙烧烧结试验。和传统的马弗炉、管式炉相比,它的优点在于炉管是转动的,物样在加工过程中不停地翻动,因此质量好、效率高并且取得的实验数据较接近于生产状态。由于回转窑可以连续进出料,所以加工大量物样时,更能显示其优越性。同时,该产品也能应用于半工业性生产。另外旋转炉管的两端采取了密封措施,所以在使用过程中还可以通入氧化、还原等必要的气氛。
1、粉体烧结实验用
回转窑广泛应用于锂电材料、石墨烯等产品的快速烧成具有能耗低、烧成周期短、炉温均匀度好、劳动强度低等优点。
2、筒体工艺
为保护筒体、减少散热在筒体周围设有耐火材料。筒体为直筒形采用钢管加工而成无焊缝以保证回转窑的加工和气密性。
3、转动装置灵活
回转窑采用链轮传动方式转动装置带动筒体旋转物料在内胆翻滚并做物理反应从而完成整个生产过程。
4、密封性能好
为防止冷空气进入和烟气粉尘溢出筒体在筒体进料端尾部和出料端头部没有可靠的窑尾和窑头的密封装置。

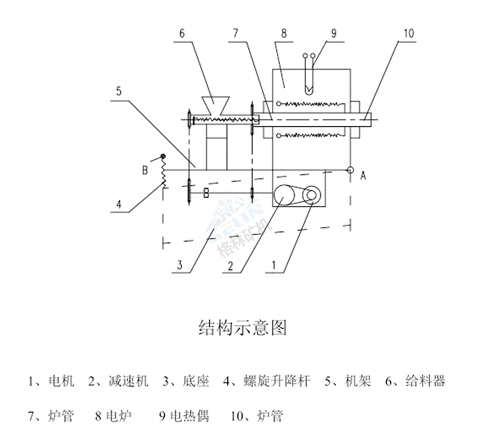

设备结构:
工作原理:
回转窑运转时,生料粉从窑尾喂入,由于筒体的倾斜和缓慢旋转,物料将既沿着圆周方向翻滚又沿着窑轴向移动,不断地向窑头输送,煤粉从窑头喂入窑内进行燃烧,物料在流动过程中,不断地被加热,完成物理化学反应,物料的温度可达1450℃,烧成的熟料从窑头卸出,进入冷却机。与物料热交换过程中形成的热空气,由进料端进入窑尾系统,由烟囱排入大气。
SHY-I主要技术参数:
序号 | 名 称 | 单位 | 数值 |
1 | 额定炉温 | 摄氏度 | 1300(连续可调,自动控温) |
2 | 炉管转速 | 转/分 | 0-3.3(无级调速) |
3 | 炉管倾角 | 度 | 0-10(连续可调) |
4 | 炉管尺寸 | 毫米 | φ92/φ100x1200(内径/外径x长度) |
5 | 进料粒度 | 毫米 | 5 |
6 | 额定电炉功率 | 千瓦 | 24 |
7 | 外形尺寸 | 毫米 | 1270x790x1700(长x宽x高) |
8 | 重量 | 公斤 | 775 |
9 | 电动机功率 | 千瓦 | 0.6 |
10 | 控制箱尺寸 | 毫米 | 700x470x1350(长x宽x高) |
SHY-II主要技术参数:
序号 | 名 称 | 单位 | 数值 |
1 | 额定炉温 | 摄氏度 | 1600连续可调,自动控温 |
2 | 炉管转速 | 转/分 | 0-5无级调速 |
3 | 炉管倾角 | 度 | 0-10可调 |
4 | 炉管尺寸 | 毫米 | φ90x1000(内径x长度) |
5 | 进料粒度 | 毫米 | 5 |
6 | 额定功率 | 千瓦 | 6 |
7 | 重量 | 公斤 | 700 |
8 | 电机功率 | 千瓦 | 0.6 |
