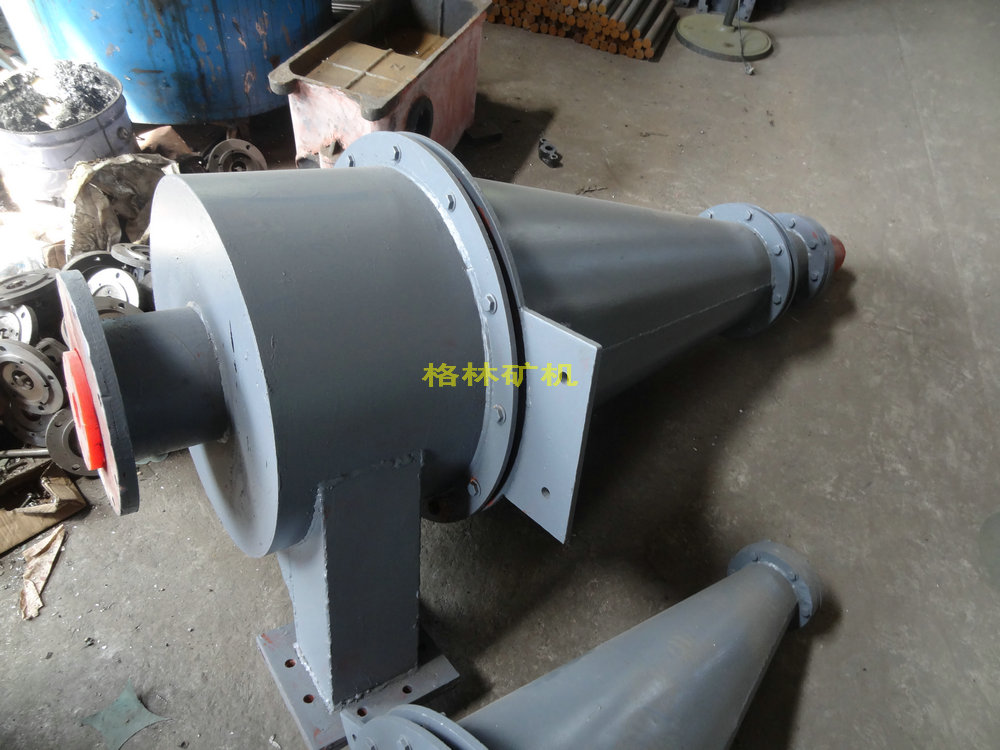

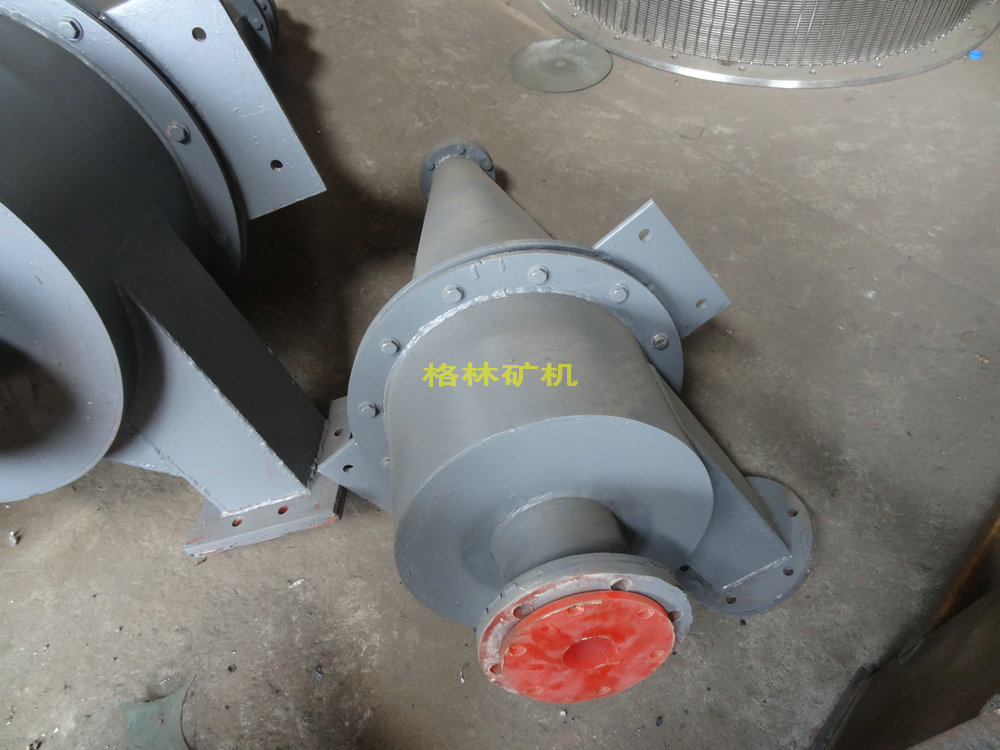

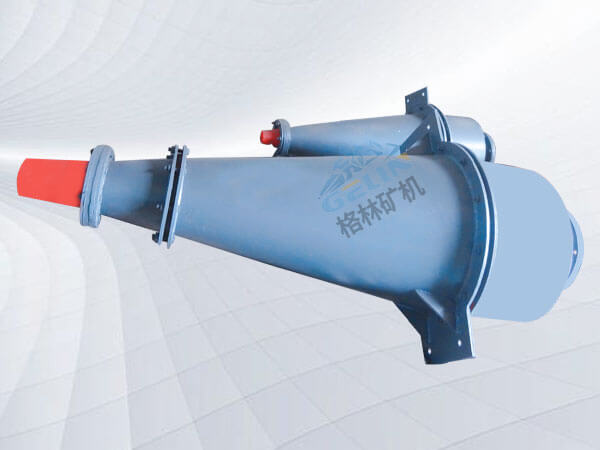

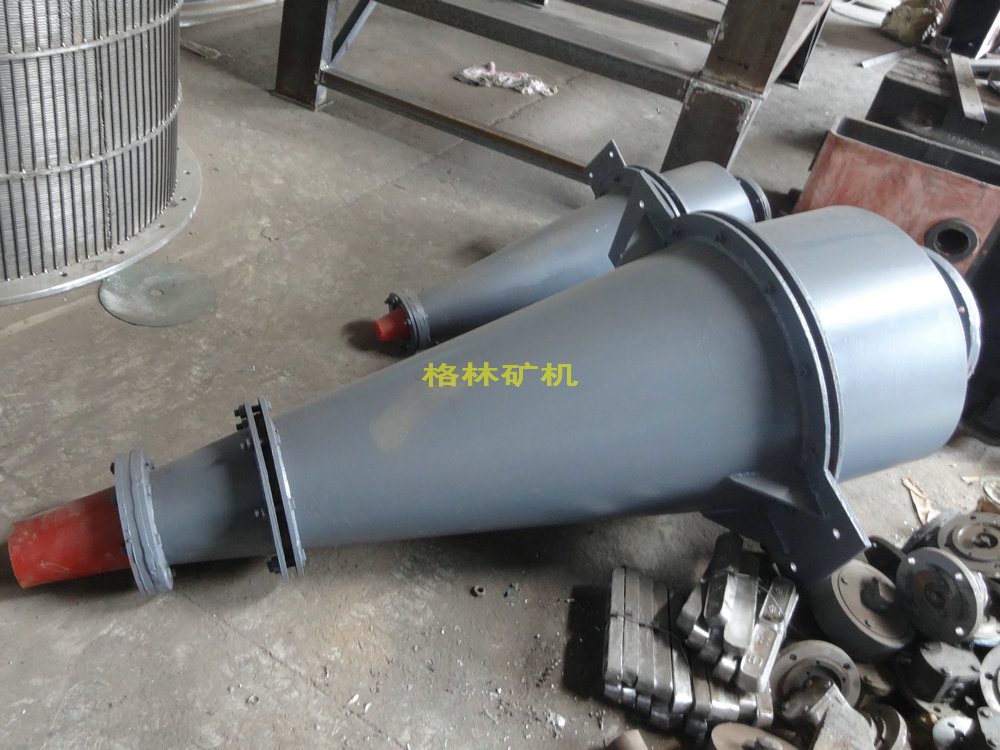

水力旋流器

产品概况：

水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物（或金属管）上部沿切线进入，在离心力作用下，粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。

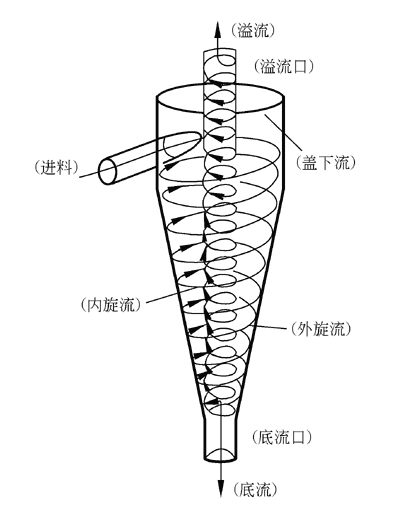

产品的结构及原理：

水力旋流器由上部一个中空的圆柱体，下部一个与圆柱体相通的倒椎体，二者组成水力旋流器的工作筒体。除此，水力旋流器还有给矿管，溢流管，溢流导管和沉砂口。

　水力旋流器用砂泵（或高差）以一定压力（一般是0.5～2.5公斤/厘米）和流速（约5～12米/秒）将矿浆沿切线方向旋入圆筒，然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下，将较粗、较重的矿粒抛出。

　水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时，主要用来与磨机组成磨矿分级系统；用作脱泥设备时，可用于重选厂脱泥；用作浓缩脱水设备时，可用来将选矿尾矿浓缩后送去充填地下采矿坑道。

　水力旋流器无运动部件，构造简单；单位容积的生产能力较大，占面积小；分级效率高（可达80%～90%），分级粒度细；造价低，材料消耗少。

产品规格及技术参数：

型号	单位	FX125	FX150	FX250	FX300	FX350	FX500
直径	mm	125	150	250	300	350	500
给矿压力	MPA	0.06-0.35	0.06-0.35	0.06-0.35	0.04-0.3	0.04-0.3	0.03-0.3
锥角度	°	20	20	20	20	20	20
溢流粒度	mm	1	1.5	3	5	6	10
分级粒度	um	20-74	30-74	30-100	40-100	50-150	74-220
给料口直径	mm	26	36	55、74	64、75	80	120、130
沉砂口直径	mm	8、12、18	12、16.20	18、25、35	25、34、40	45、60、70	65、80、100
处理量	m3/h	8-15	11-20	40-60	45-85	60-100	140-220
外形尺寸	mm	210/185/620	280/295/690	540/480/1180	665/585/1310	775/605/1765	850/790/2050
重量	kg	10	20	72	108	182	495
