锤式破碎机

锤式破碎机

产品概况:

锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa,含水率小于15%。被破碎物料为铁削、煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结构。 此外,锤式破碎机不仅可用于破碎生产线,制砂生产线,也可在选矿生产线中替代圆锥式破碎机。本机是冶金、矿山、小型水泥、化工、建材、煤场等的重要设备之一,本机具有效率高,维修简单方便等特点。

产品结构说明


 锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。



锤式破碎机工作原理:


电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨后,通过筛板排出机外。

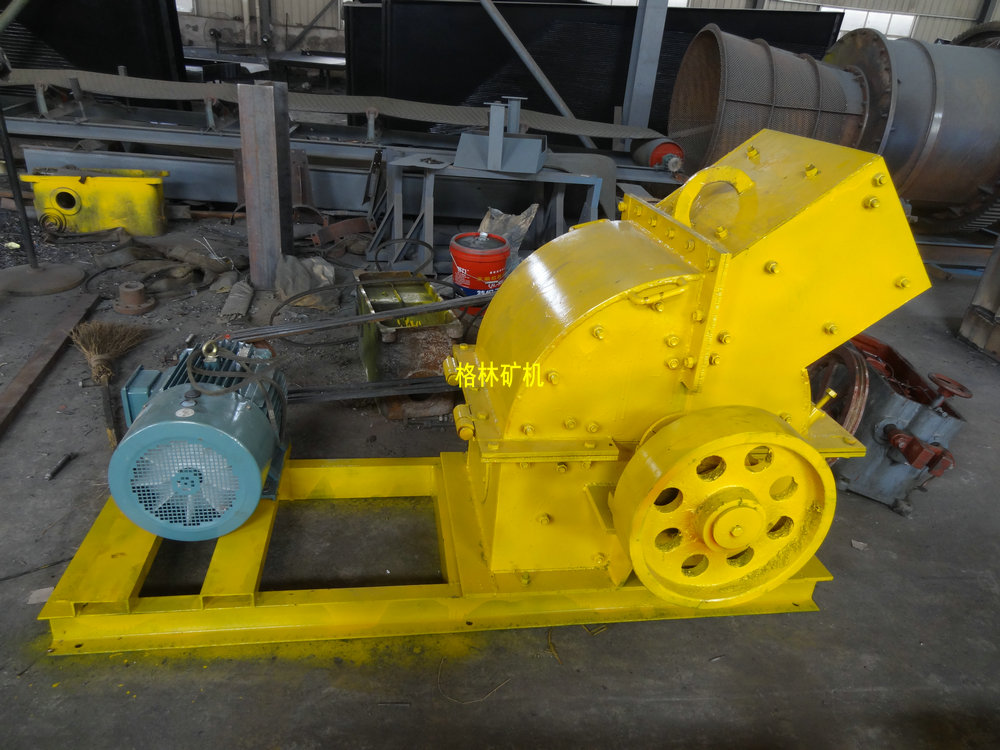

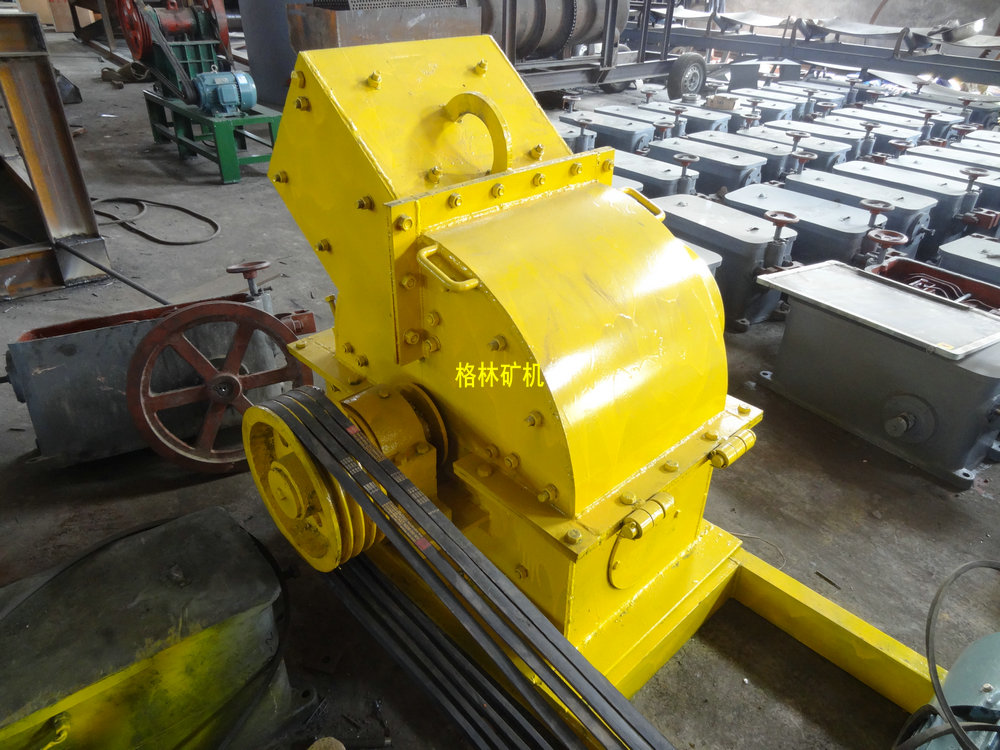

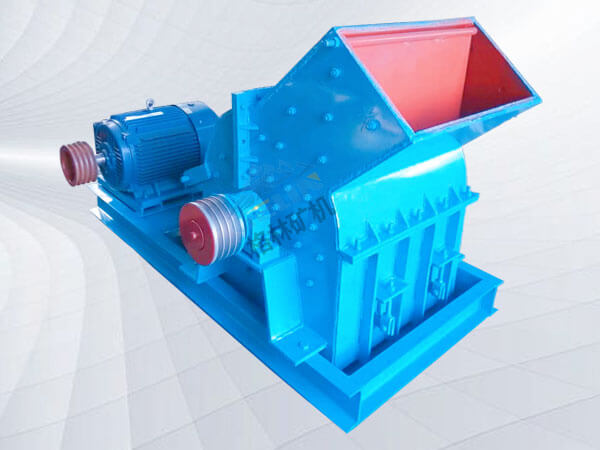

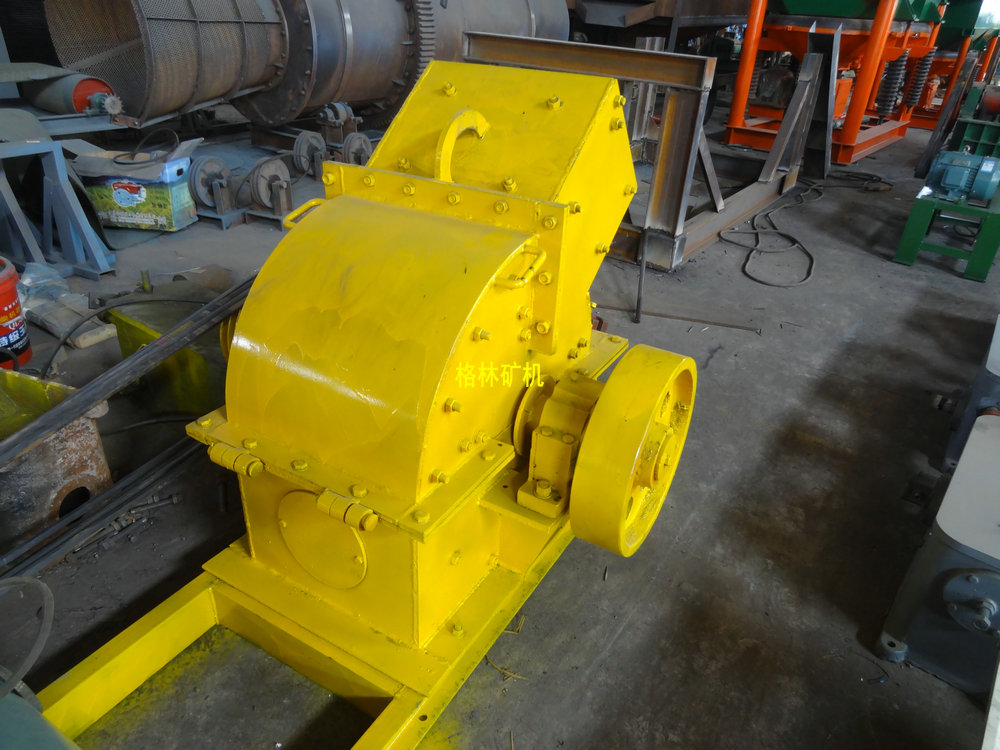

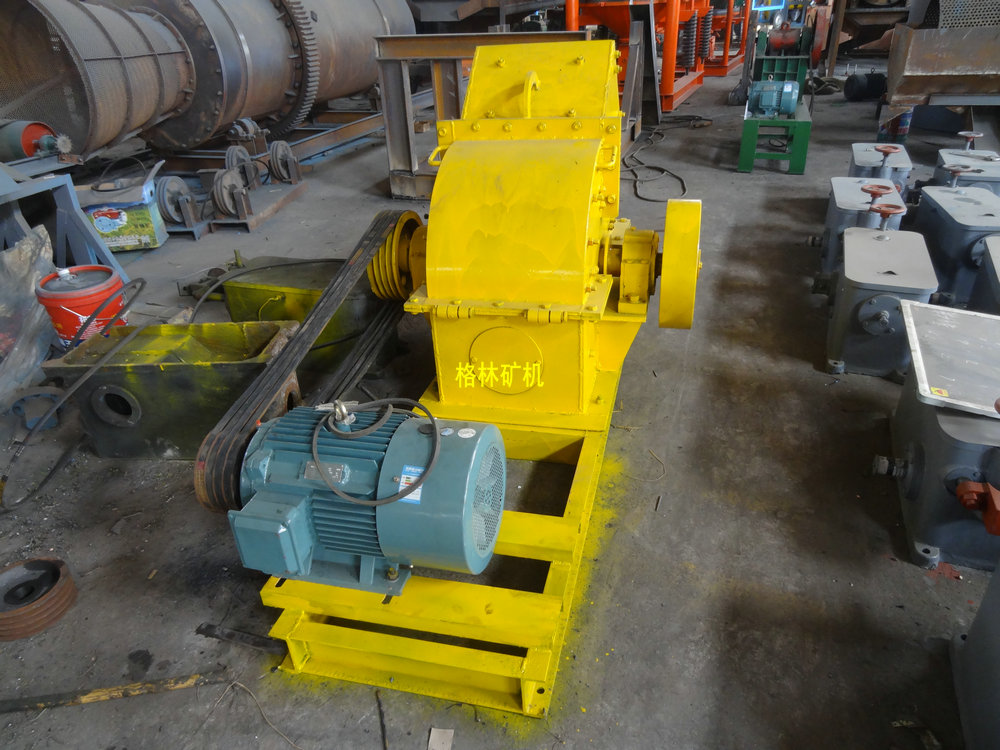

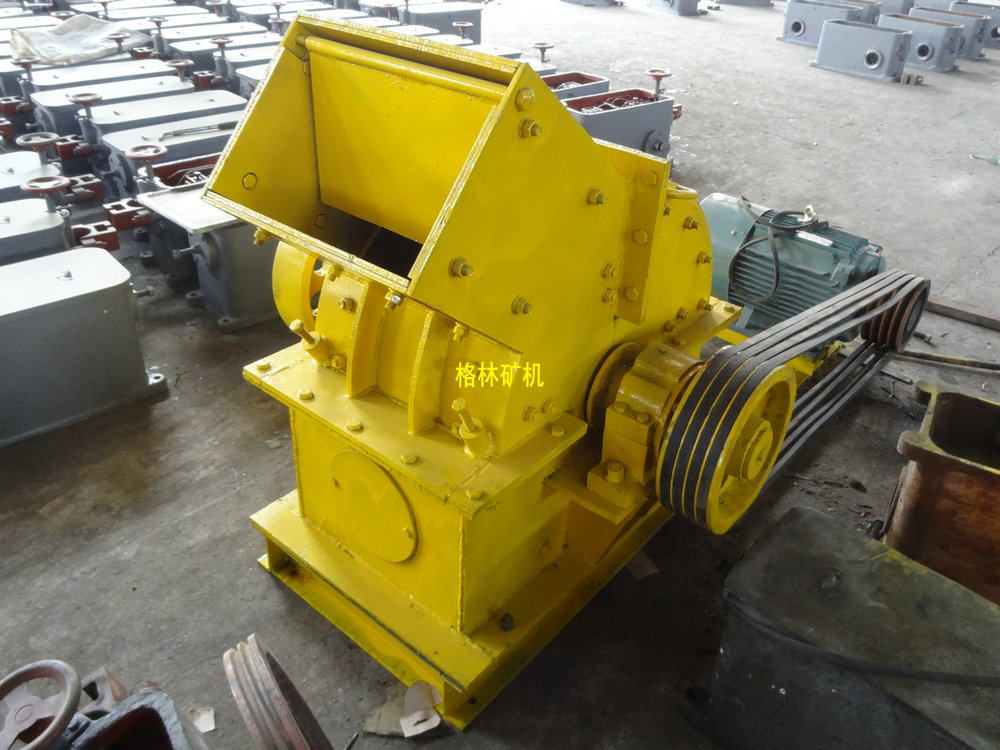

产品图片:



产品规格及技术参数:


类别型号规格给料粒度(mm)出料粒度(mm)生产能力(m3/h)电机总重量(t)外形尺寸(mm)
极数功率(kw)
锤式破碎机PCΦ400×300≤200≤255-104110.8900×670×860
PCΦ600×400≤250≤3010-224222.261200×1050×1200
PCΦ800×600≤250≤3518-404554.81310×1180×1310
PCΦ1000×800≤350≤3525-504755.91600×1390×1575
PCΦ1000×1000≤350≤3530-55613281800×1590×1775
PCΦ1250×1250≤350≤3535-656180142060×1600×1890
PCΦ1400×1400≤350≤3550-1006280322365×1870×2220
PCΦ1600×1600≤350≤35100-150848037.53050×2850×2800
