沙金选矿离心机

沙金选矿离心机

工作原理及构造:

    水套式离心选矿机是由给矿管、机架、尾矿槽、驱动电机、竖轴和选矿部件等部分组成。

    选矿部件分为内、外两层,内层为戴头圆锥体,内层椎体由不锈钢制作,带有环形格条,锥壁上有许多小孔,外层为普通钢板制成,与内层形成封闭水套。

    中传动轴为中空轴,压力水经中空轴给入内外层锥体形成的水套中,由内层小孔不断喷射水流入格条间,形成反冲水,分选过程中,反冲水压力位:0.03-0.06MPa.

    经过磨矿或筛分的矿粒以矿浆状态由上部通过给矿管,给入选矿部件中,在高速旋转的离心力作用下,矿浆沿锥体向上运动,轻矿物从锥体上部周边排到尾矿槽中,从尾矿排出口排出;重矿物在离心力的作用下,沉积在格条间,实际上是沉积在内锥上。

   STL型水套式离心机是一种离心选矿设备。 它适用于砂金、脉金矿和多金属矿的单体金回收,取代汞板作业.

产品特点:

1、高富集比,高回收率;

2、选矿过程稳定可靠;

3、不添加任何化学药剂,对环境友好;

4、用水少,耗电量低;

5、低生产成本,易损件耐磨性好,维护简单;

6、设计紧凑,占地小,易于融入现有选矿厂的工艺中。

产品图片:

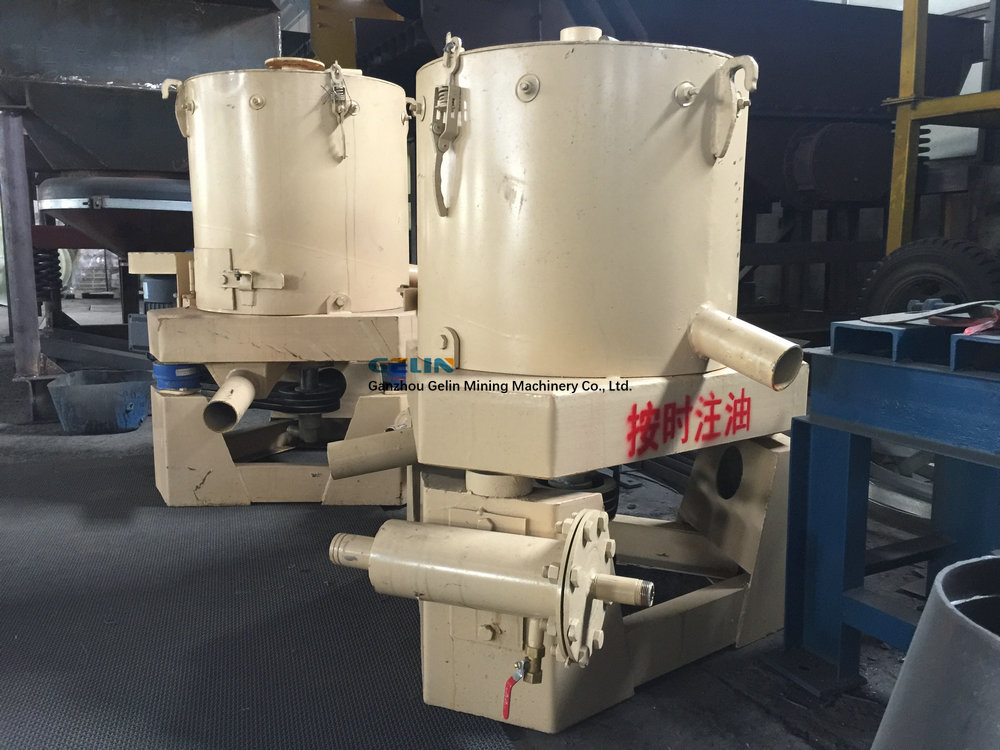

STLB80 (2).JPG

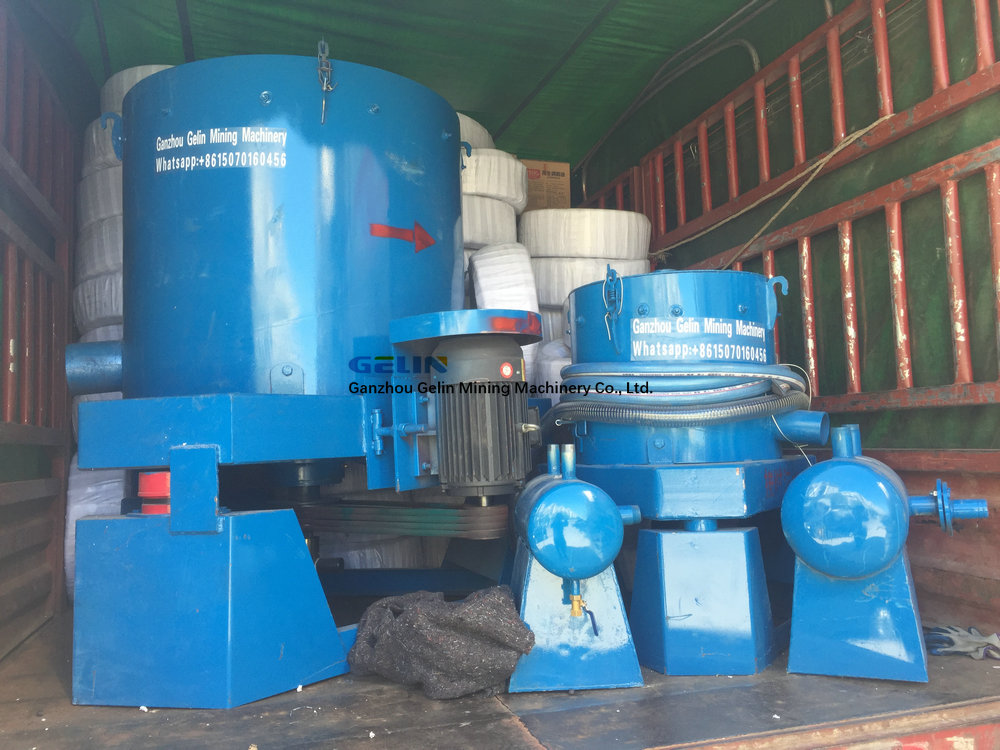

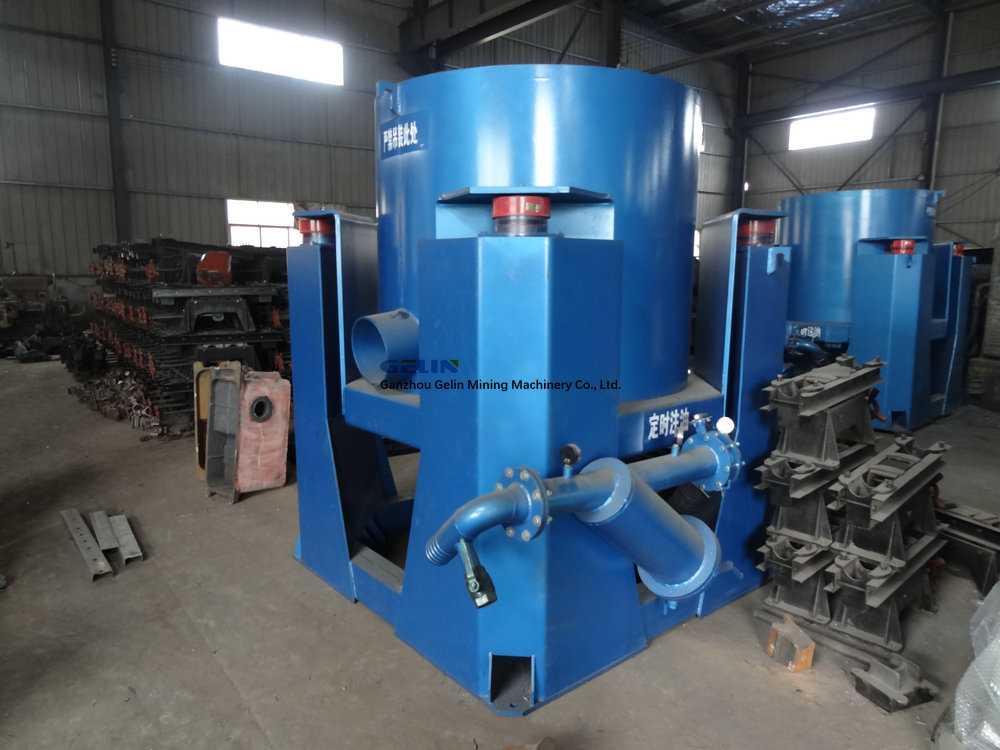

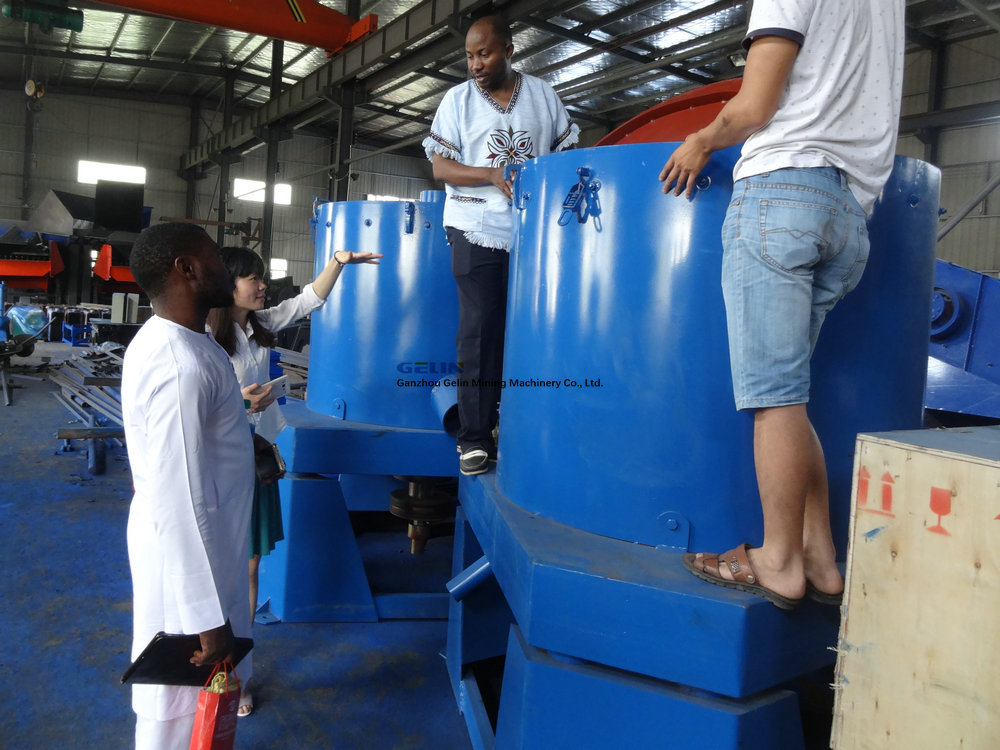

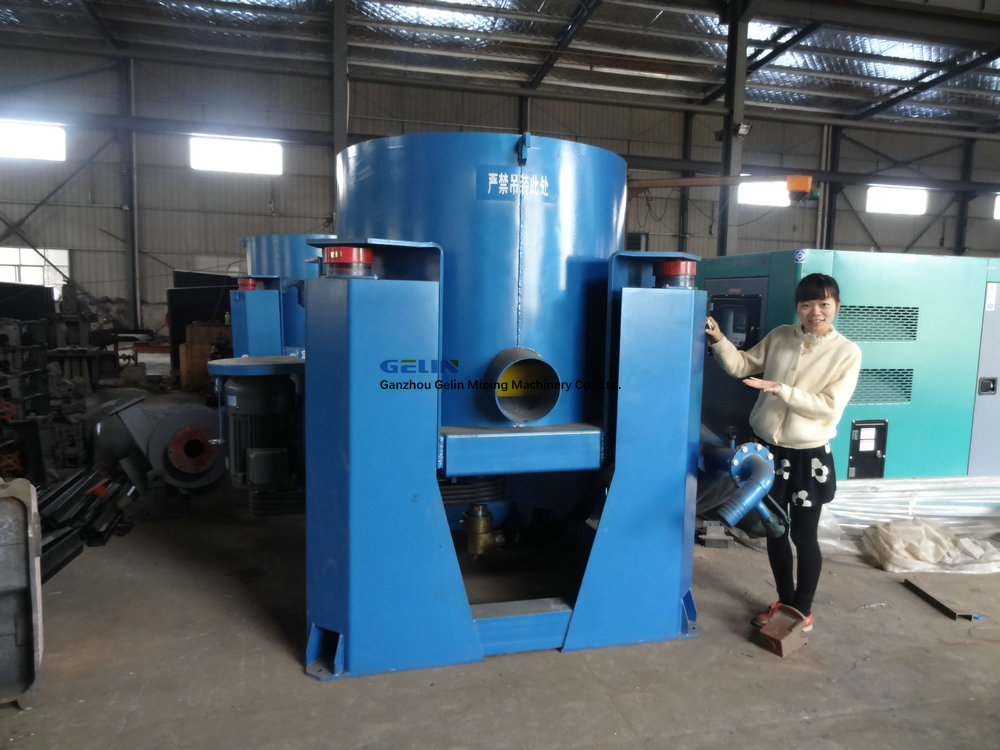

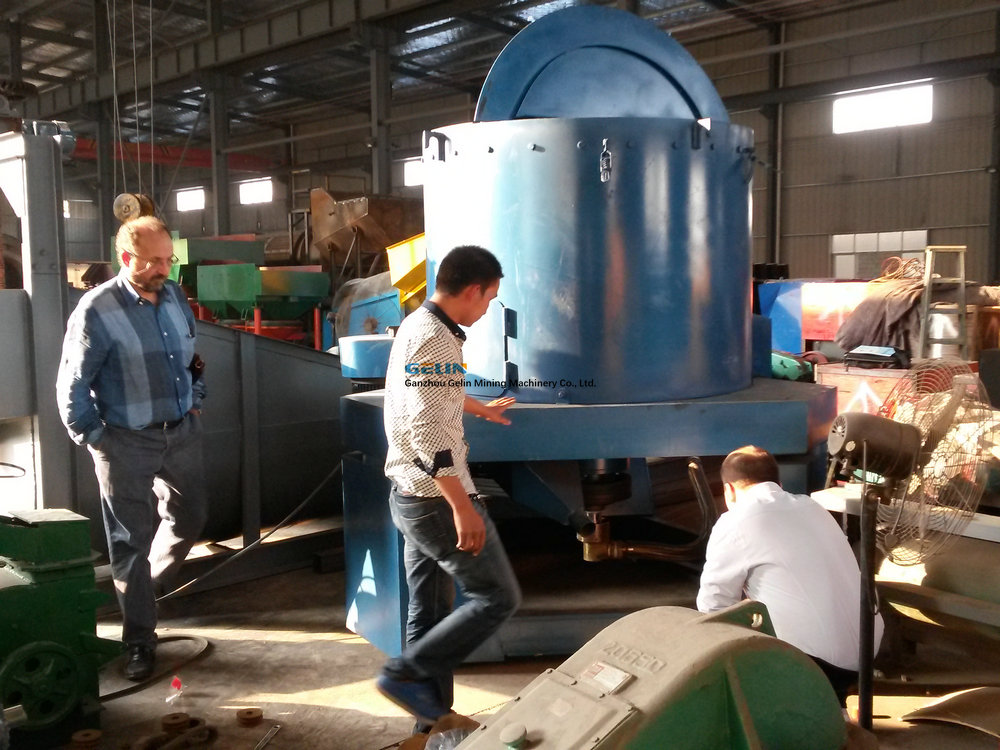

STLB80 (4).JPG 自动排矿式离心机 (1).JPG STLB30 (2).JPG STLB30 (3).JPG


离心选矿机技术参数:

设备型号STLB-19型STLB-30型STLB-60型STLB-70型STLB-80型STLB-100型STLB-120型
生产能力t/h0.25-0.32-310-1525-3035-4060-80100-120
给矿粒度mm0-30-40-60-60-60-60-6
给矿浓度%0-500-500-500-500-500-500-50
反冲水量t/h1.5-24-610-1517-2520-3040-6070-80
精矿产量Kg/次2-310-2030-4050-6060-7070-80110-120
电机功率kw0.751.55.57.51118.522
圆锥转速r/min800600460430400360360
压力水Mpa0.040.120.250.30.350.40.5
外形尺寸mm790x785x7901180x1140x12501970x1670x17502100x1700x20002300x1800x22002500x2000x24002680x2200x2600
设备质量kg14540013001900200025003000
