鄂式破碎机
鄂式破碎机产品概况:
颚式破碎机—又名老虎口。由于这种破碎机的构造简单,工作可靠,所以得到广泛的应用。它使用于破碎硬和中硬的物料。在选矿厂中,多作为粗碎及中碎设备。
颚式破碎机破碎矿石的过程,加入到颚式破碎机破碎腔(由固定颚板和可动颚板组成的空间)中的物料,由于动颚板作周期性往复摆动,当动颚板靠近固定颚板时,物料受到压碎、劈裂和弯曲折断的作用而被破碎。当动颚板离开固定颚板时,已碎到小于排矿口尺寸的物料,靠其自重从下部排矿口排出。位于破碎腔上部还未破碎到足够小的物料,随之下落到破碎腔的下部,再次受到颚板的作用而继续被破碎。
颚式破碎机应用范围:
该系列颚式破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。
该系列颚式破碎机适宜于破碎抗压强度不高于300MPa的各种软硬矿石,被破碎物料的块度不得大于技术参数表所规定。
产品结构说明

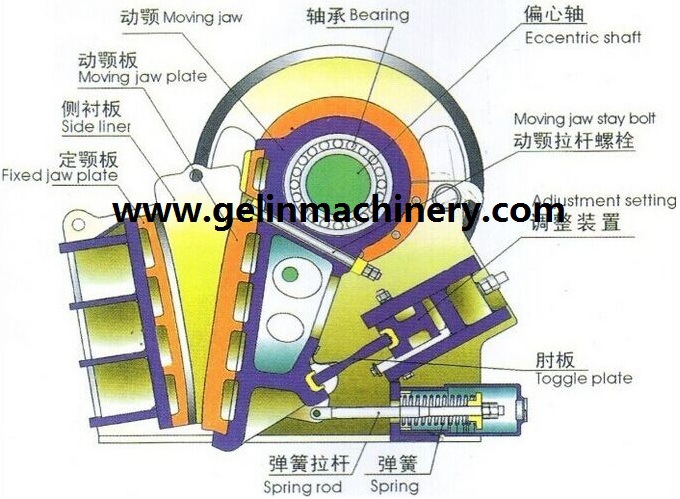

颚式破碎机主要由固定体、转动体、保险装置、调整装置等几部分组成。
1、固定体:颚式破碎机固定体的主要部件是机架,机架的制造工艺有两种:中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条加强筋,达到与铸造机架相同的使用效果。为了防止机架侧壁的严重磨损,在破碎腔左右侧上装有护板,可随意更换。
2、转动体:由动颚、偏心轴、轴承、皮带轮等几部分组成,是颚式破碎机传动和承受力的主要部分。
产品规格及技术参数:
型号 | 进料口尺寸(mm) | 进料粒度(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 偏心轴转速(r/min) | 电动机功率(kw) | 总重量(t) | 外形尺寸(mm) |
PE-150x250 | 150x250 | 125 | 10-40 | 1-3 | 250 | 5.5 | 0.6 | 720x660x850 |
PE-200x300 | 200x300 | 180 | 15-50 | 2-6 | 260 | 7.5 | 1 | 910x750x990 |
PE-200x350 | 200x350 | 180 | 18-70 | 3-10 | 260 | 11 | 1.3 | 1000x870x990 |
PE-250x400 | 250x400 | 210 | 20-60 | 5-20 | 300 | 15 | 2.8 | 1300x1090x1270 |
PE-400x600 | 400x600 | 340 | 40-100 | 16-60 | 275 | 30 | 7 | 1730x1730x1630 |
PE-500x750 | 500x750 | 425 | 50-100 | 40-110 | 275 | 55 | 12 | 1980x2080x1870 |
PE-600x900II | 600x900 | 500 | 65-160 | 50-180 | 250 | 55-75 | 17 | 2190x2206x2300 |
PE-600x900 | 600x900 | 500 | 65-160 | 60-200 | 250 | 75 | 20 | 2290x2290x2400 |
PE-750x1060 | 750x1060 | 630 | 80-140 | 115-330 | 250 | 110 | 29 | 2660x2430x2800 |
PE-870x1060 | 870x1060 | 660 | 200-260 | 290-336 | 250 | 110 | 31.5 | 2810x2430x2800 |
PE-900x1060 | 900x1060 | 685 | 230-290 | 160-400 | 250 | 110 | 33 | 2870x2420x2940 |
PE-900x1200 | 900x1200 | 750 | 95-165 | 220-450 | 200 | 110 | 52 | 3380x2870x3330 |
PE-1000x1200 | 1000x1200 | 850 | 195-265 | 315-500 | 200 | 110 | 55 | 3480x2876x3330 |
PE-1200x1500 | 1200x1500 | 1020 | 150-300 | 400-800 | 180 | 160 | 100.9 | 4200x3300x3500 |
PEX-150x750 | 150x750 | 120 | 18-48 | 8-25 | 320 | 15 | 3.8 | 1200x1530x1060 |
PEX-250x750 | 250x750 | 210 | 25-60 | 13-35 | 330 | 30 | 5.5 | 1380x1750x1540 |
PEX-250x1000 | 250x1000 | 210 | 25-60 | 16-52 | 330 | 37 | 7 | 1560x1950x1390 |
PEX-250x1200 | 250x1200 | 210 | 25-60 | 20-61 | 330 | 45 | 8.5 | 2140x1660x1500 |
PEX-300x1300 | 300x1300 | 250 | 20-90 | 16-105 | 300 | 75 | 11 | 2720x1950 |
