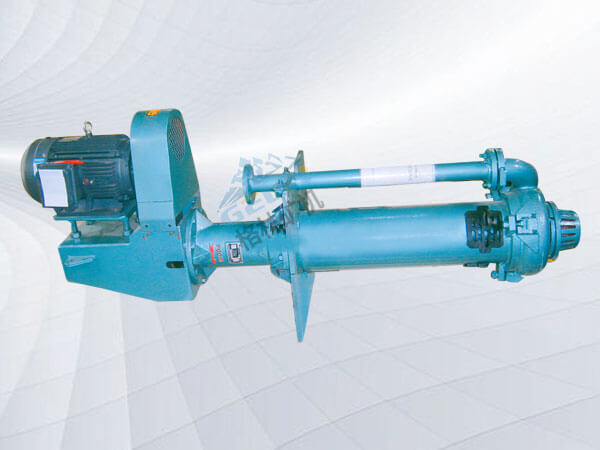

SP液下渣浆泵

产品概况及工作原理:

SP液下渣浆泵为立式离心渣浆泵，浸入液下，用于输送磨蚀性、粗颗粒、高浓度渣浆。不需要任何轴封和轴封水，在吸入量不足的工况下也能正常工作。

SP液下渣浆泵过流部件由耐磨金属制成。　　

SP液下渣浆泵浸入液下的零部件均带橡胶外衬，适用于输送无棱角的磨蚀性渣浆。根据渣浆池液面的高低，可选择不同长度的泵传动轴或吸入管。 SP液下渣浆泵采用多种速度和多种变型方式，使得泵在良好工况下运行，使用寿命长，运行效益高，能满足多类恶劣的输送条件。

产品型号意义：
40PV—SP（SPR）
40—泵吐出口直径（毫米）
PV—立式托架
SP—液下渣浆泵
SPR—衬胶液下渣浆泵

产品结构及材质：

1.采用立式悬臂式、单泵壳结构。2.双吸、半开式叶轮设计，采用硬质合金或橡胶叶轮。3.筒式轴承组件，选用高容量轴承设计，轴承采用脂润滑。4.可调节叶轮与护板之间的间隙，保证泵的高效运行。5.无需任何轴封。6.泵与驱动机可选用直联传动、三角带传动。7.RVS型采用橡胶过流部件、与浆液接触的部件衬胶，适应较强的腐蚀性工况。

产品规格及技术参数：

型号	吐出口径（mm）	转速（r/min）	清水性能			配代功率（kw）	叶轮直径（mm）
型号	吐出口径（mm）	转速（r/min）	流量（m3/h）	扬程（m）	效率（%）	配代功率（kw）	叶轮直径（mm）
40PV-SP(R)	40	1000-2200	17-43.2	4-28.5	40	15	188
65QV-SP(R)	65	700-1500	17-114	5-31.5	60	30	280
100RV-SP(R)	100	500-1200	54-289	5-36	62	75	370
150SV-SP	150	500-1000	108-479	8.5-40	52	110	450
200SV-SP	200	400-850	189-891	6.5-37	64	110	520
250SV-SP	250	400-750	261-1089	7-33.5	60	200	575
300TV-SP	300	350-700	288-1267	6-33	50	200	610
