碾金机（双轮选矿机）工作原理_ 赣州格林矿山机械有限公司

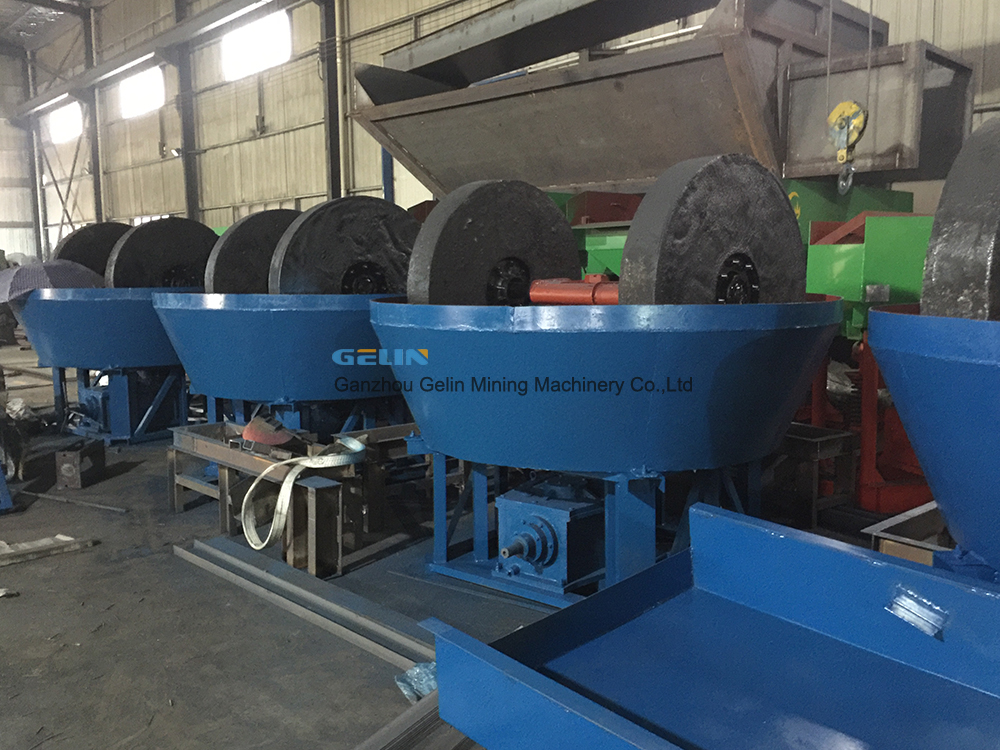

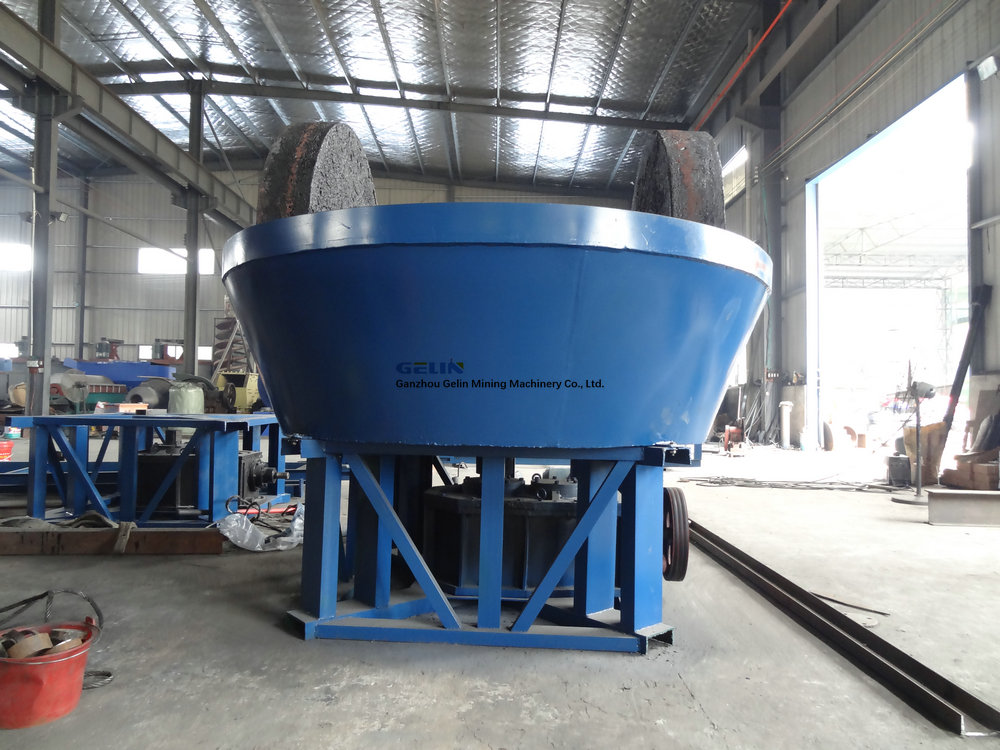

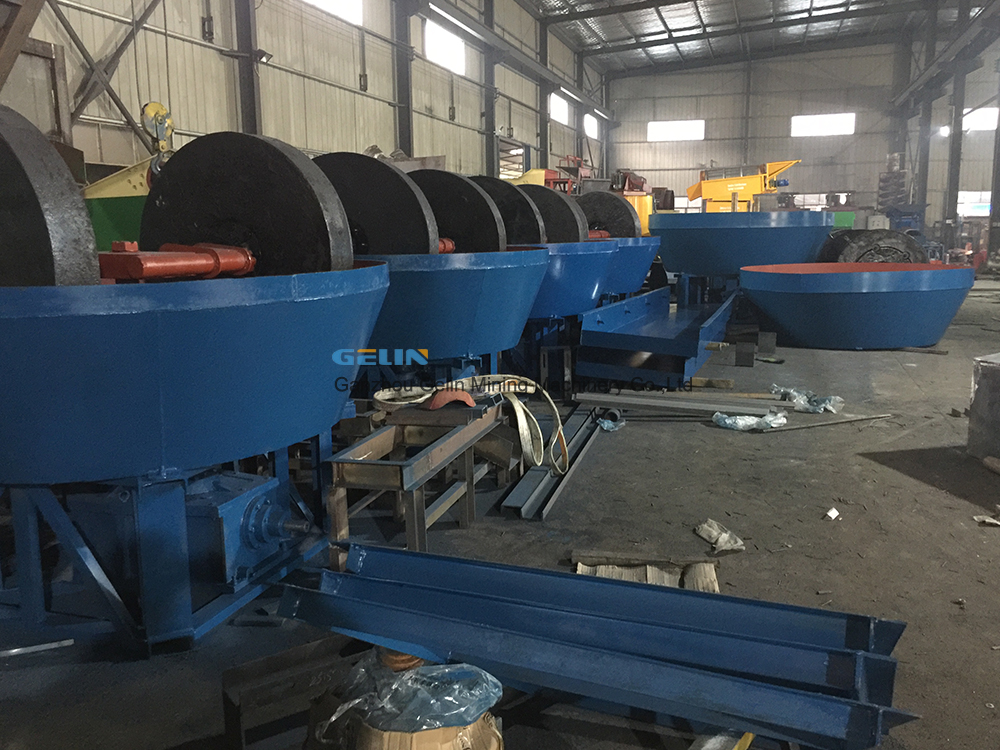

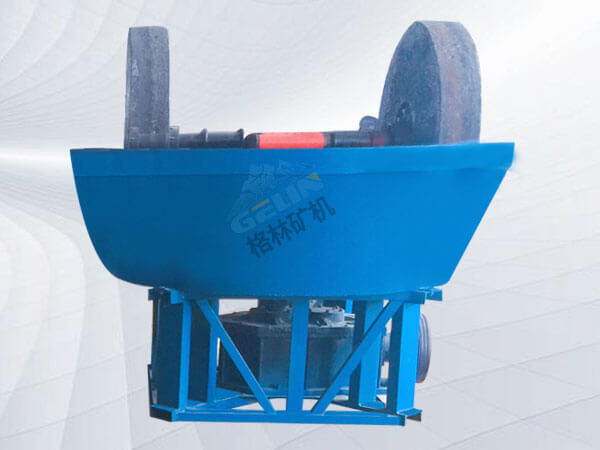

碾金机（双轮选矿机）

产品概况:

我厂生产的碾金机（双轮选矿机），在结构上合理吸收了国内选矿机械的特点，通过精心设计制成，采用硬齿面一体式减速箱，相比老式的汽车后桥和开式齿轮传动，具有寿命长、使用安全可靠、维护方便、结构简单、维修更换方便等特点。球磨机能选的矿，使用本机有过而无不及。主要用于选金、银、铅、锌、铁、钼、锑、黑钨等矿。本机碾磙、碾盘，一次性浇铸成型，加入特种耐磨材料制成，耐磨性强，坚固耐用，噪音小，生产效率高。

碾金机特点：

碾金机主要通过对原料的搅拌,滚压,破碎,滚压反复进行后达到水份均衡、配比均匀、含气量低，提高成型率和成型质量，通过本机碾的料成型的产品，具有密度高、强度好、无气孔比例重等特点。高效节能,产出量高, 该产品是用于铁矿工艺流程中的尾矿进行回收，不使矿粉流失，使有效资源得以充分利用。

产品规格及技术参数：

型号	磙径	盘径	进料粒度	转速（转/分）	配用功率（KW）	机重（T）	日产量（T）


900型	900	1585	＜20	16-18	2.2	1.8	1.5-3
110型	1100	2060	＜25	13-18	5.5	4.6	4-8
120型	1200	2060	＜25	13-18	7.5	4.9	8-11
160型	1600	2600	＜25	13-18	30	9	10-20

设备安装

（1）机架按水平装好后，把水盆套在机架上，校好中心位置，然后把水盆下方四个固定螺栓锁在机架上

（2）在水盆里面均匀放上3-5CM水泥砂浆，然后在砂子水泥浆上面放好碾底，并四个方向调好中心。（碾底外边到碾机大轴各点距离不超过1CM）

（3）拉杆式碾机安装：用起重设备把两个磙子分别竖立在地面上，在磙子中间装入磙芯，用螺栓锁紧磙芯与法兰盘。先吊其中一碾磙放入校正好的碾槽中，并用连接杆套入大轴，用螺栓连接磙芯轴，连接完毕再吊另外一碾磙放入碾槽中并与连接杆连接。两磙连接完毕，注意连接杆运转方向。

（4）接通电源。

（5）空机试启动，调整磙子与碾槽的左右间隙，以磙子离碾槽两边距离相等为准。

（6）空机转动15分钟，以振实碾盘下面的砂浆砂子，检查各部位螺栓是否松动。

（7）用水泥混泥土把碾底不与水盘之间的空隙填实，并制作成斜面，以便矿石顺利进入碾槽中间，迅速碎矿。

（8）水盆中的水泥砂浆凝固期过后，即可开机、加水、加矿、开始生产。
