实验锯齿波跳汰机

产品概况：

跳汰机选矿是重力选矿的主要方法之一，工艺特点是:被选的矿石连续给到跳汰室的筛板上,形成厚的物料层。通过筛板周期地鼓入上升水流,使床层升起松散,接着水流下降(或停止上升)。在这一过程中,密度不同的颗粒发生相对转移,重矿物进入下层,轻矿物转入上层,分别排出后即得精矿和尾矿。本产品由原地矿部指定企业生产,执行行业标准。

锯齿波跳汰机区别在于:跳汰脉动曲线为锯齿波形.上升水流快而下降水流慢,床层被整体抬起又缓慢下落,有效松散时间长,可大幅度地提高单位筛面的处理能力,降低粒度回收下限,并大量节省筛下补加水。与正弦波跳汰机进行工业试验对比,踞齿波跳汰机回收率提高Sn:3.01%, WO3:5.5%, Pb:1.63%, Zn:2.04% ,耗水量减小30-75%。

锯齿波跳汰选矿,除了很微细的物料外,几乎可以处理各种粒度的矿物原料。I艺操作简单,设备处理能力大,并可在一次选别中得到某种产品，因此,在生产中应用很广泛。对于金属矿石,是处理粗、中、细粒铁矿锰矿的主要方法之一, 并大量用于选别锡、钨矿石;跳汰法在处理含金,钽铌、钛、锆、铬的原生矿石和砂石的选别亦能获得良好效果。

矿石中待分离的矿物密度差越大，入选料度范围越宽,对于含金砂矿,在给料粒度小于25 mm时,可以不分级入选,回收下限可达0.05 mm,对一般金属矿石,实行分级入选,可有效地改善分选指标并提高设备的处理能力。

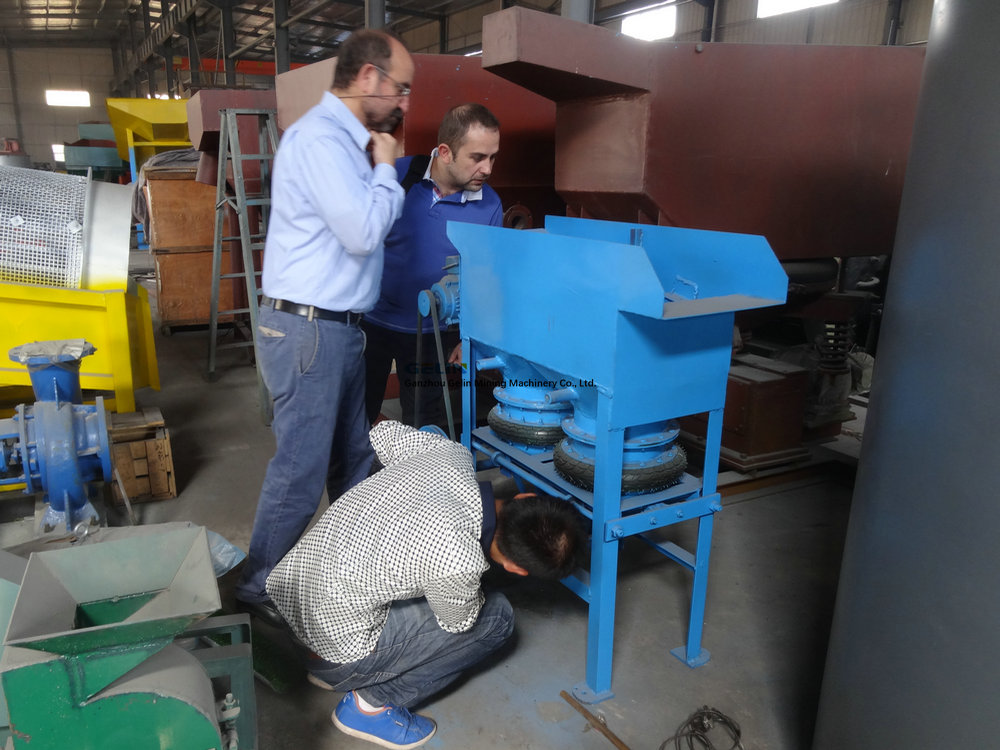

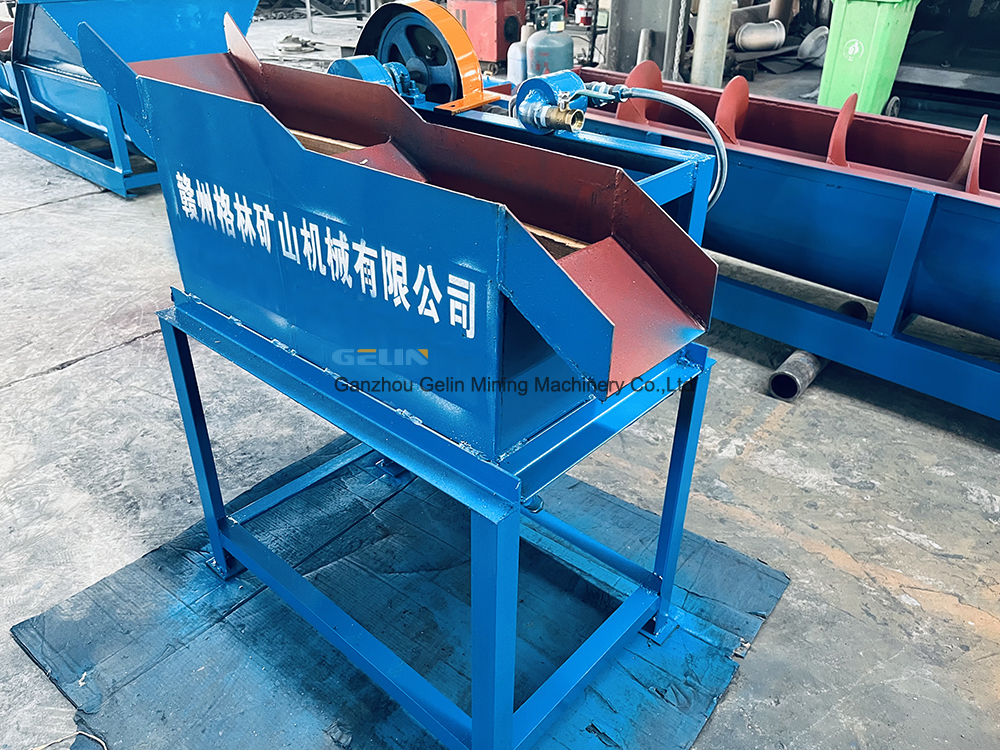

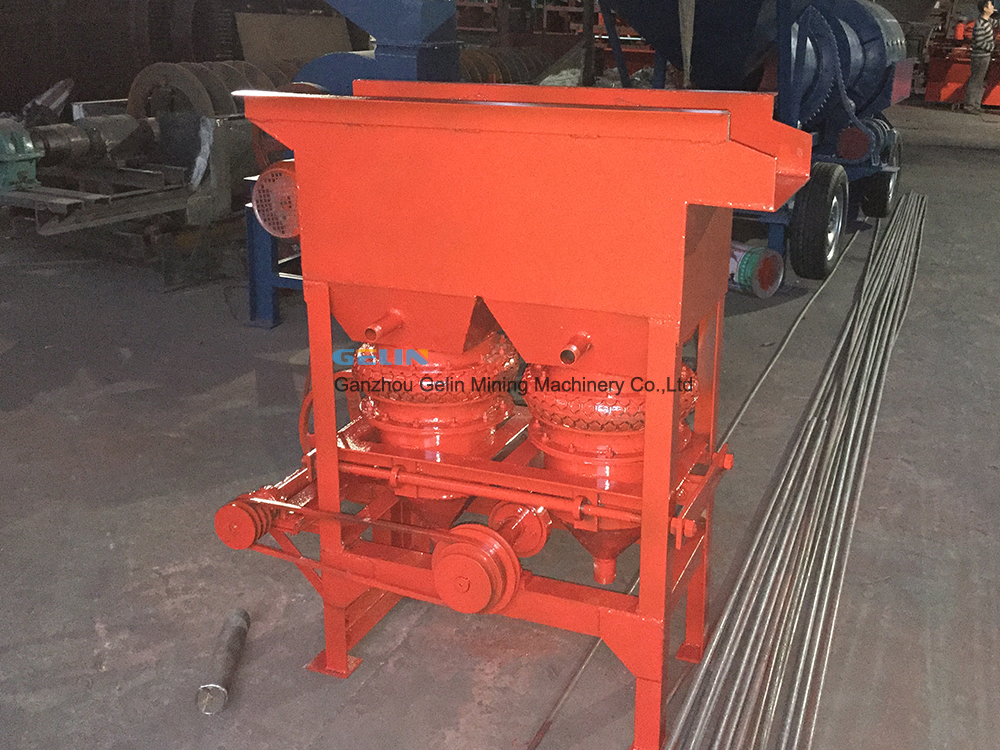

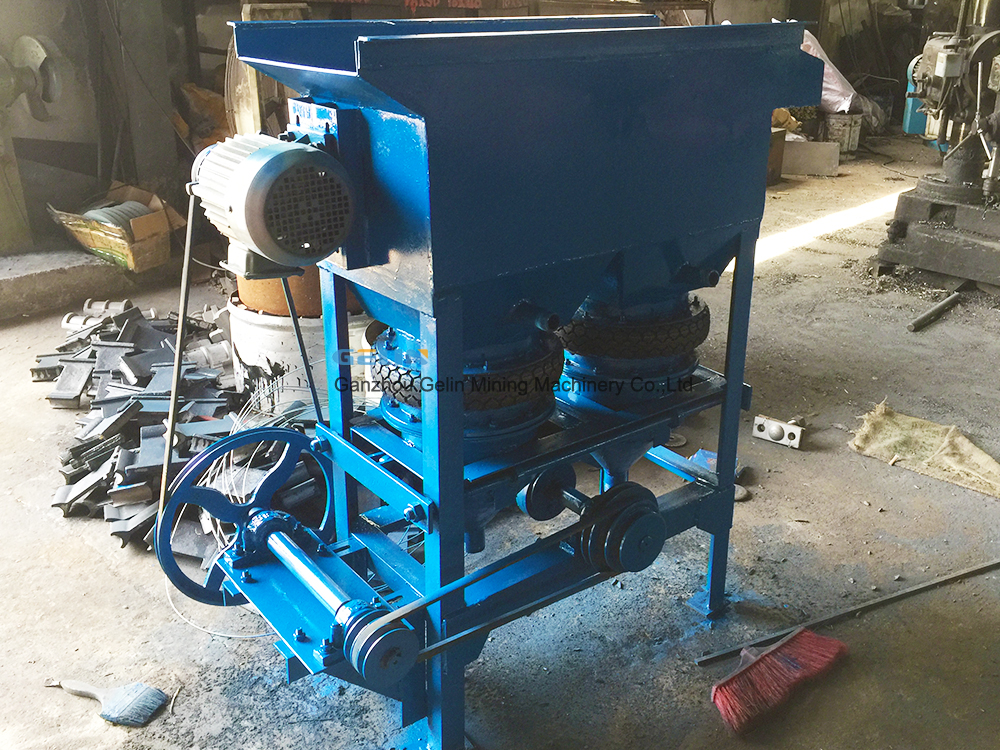

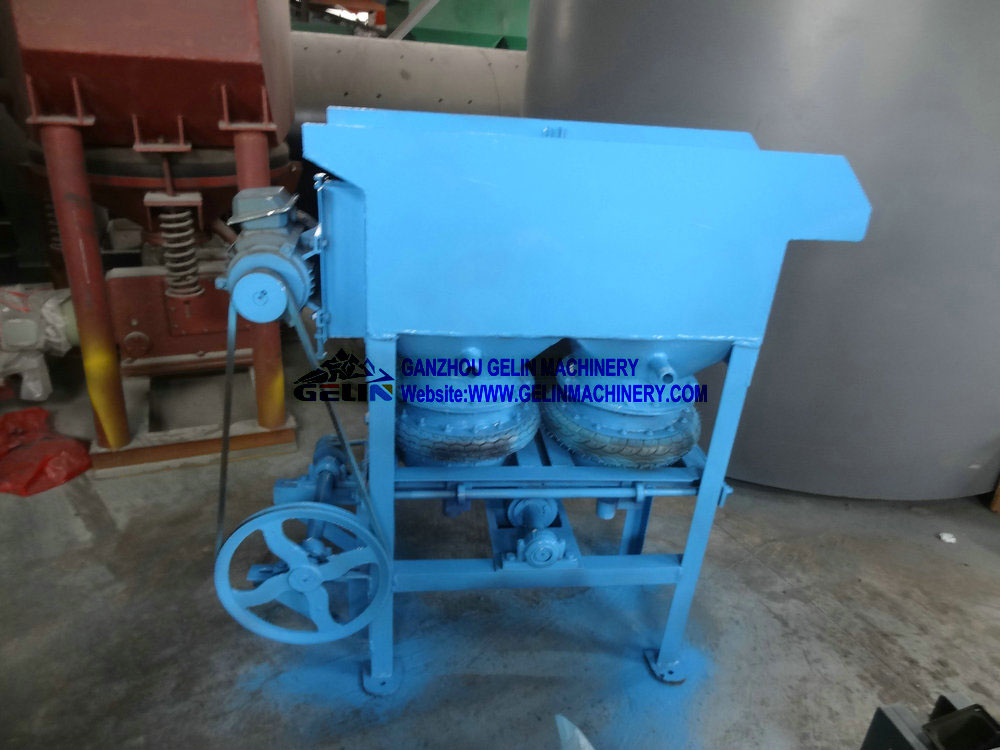

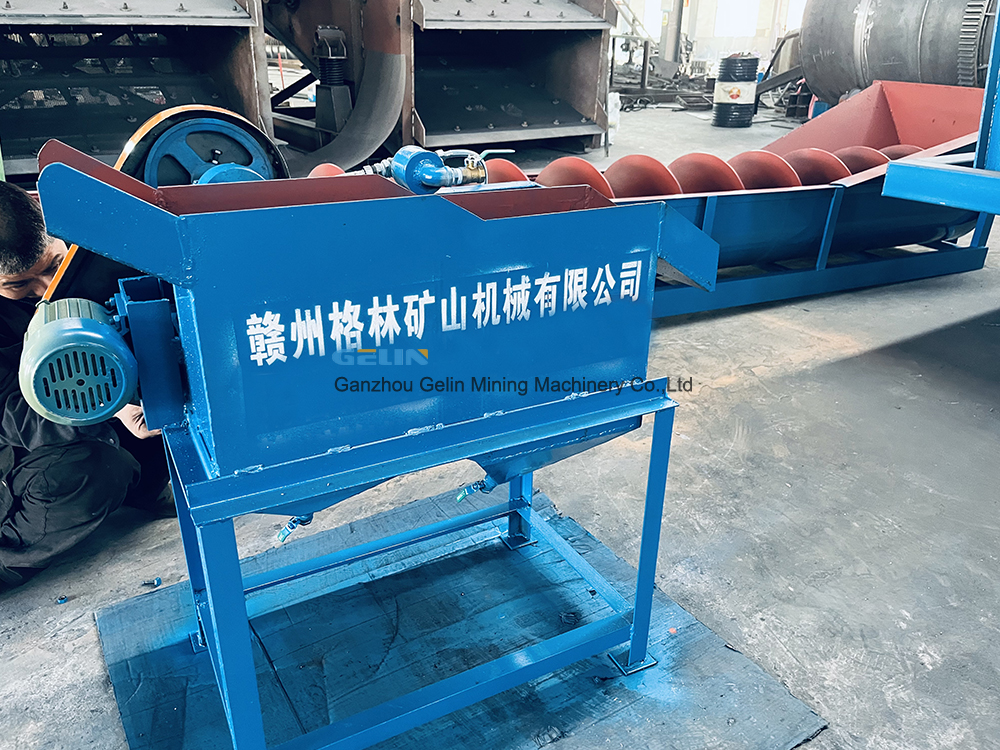

产品图片：

产品规格及技术参数：

项目	跳汰机		隔膜		给矿粒度mm	筛下补给水量m3	补给水压力	处理量	电机	外形尺寸mm
参数
型号	形状	面积m2	冲程mm	冲次		吨矿	Mpa	t/h	功率kw
				次/min
JT0.57-1	梯形	0.57	（M12凸轮）8.5-12	80-180	＜6	1-2	≥0.05	1.5-3	1.5	1550×780×1530
JT1-1	梯形	1.04	（M17凸轮）10-17		＜10	2-3		2.5-5	2.2	2270×1110×1890
JT2-2	矩形	2.28	（M21凸轮）12-21		＜10	2-4		5-10	3	3225×1550×2050
