实验密封式颚式破碎机

实验密封式颚式破碎机主要用于化验室破碎制样，是新一代适用于对原材料的粗碎和细碎的破碎设备。可破碎不同硬度的物料，如煤、矸石、焦炭、石灰石、硫铁矿、磷矿石等。破碎方式为曲动挤压式。被破碎物料的块度应小于其选用机型料口尺寸的10-60mm。被破碎物料的抗压强度不超过100MPa。

该系列产品规格齐全，给料粒度为125～750mm。配用颚板有白口铁、高锰钢、耐磨合金几种。也可根据客户的具体要求提供电动机驱动或柴油机驱动。

1、构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少

2、排料口调整范围大，密封设计，可满足不同用户的要求

3、破碎腔深而且无死区，提高了进料能力与产量，产品粒度均匀

4、运行平稳，振动小，噪音低，使用寿命长。

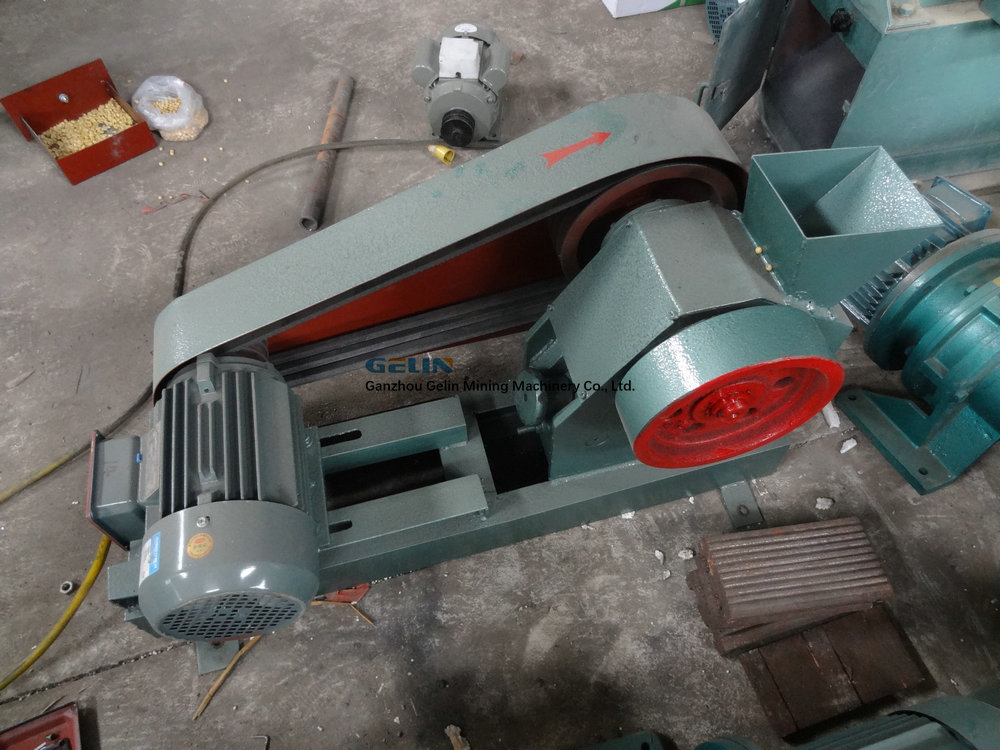

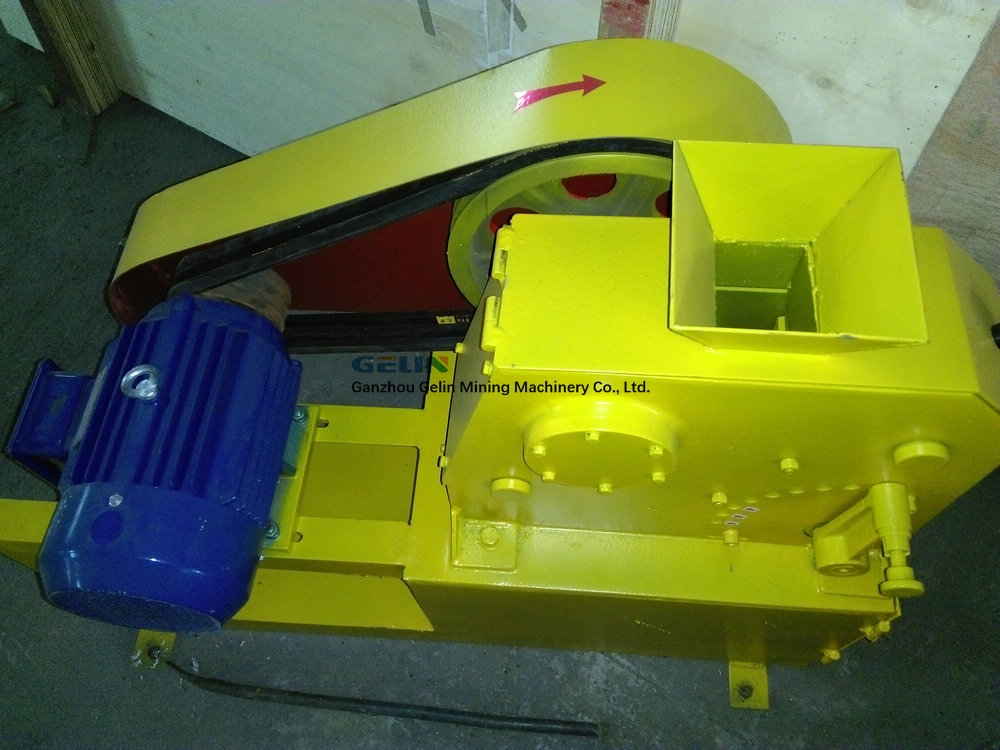

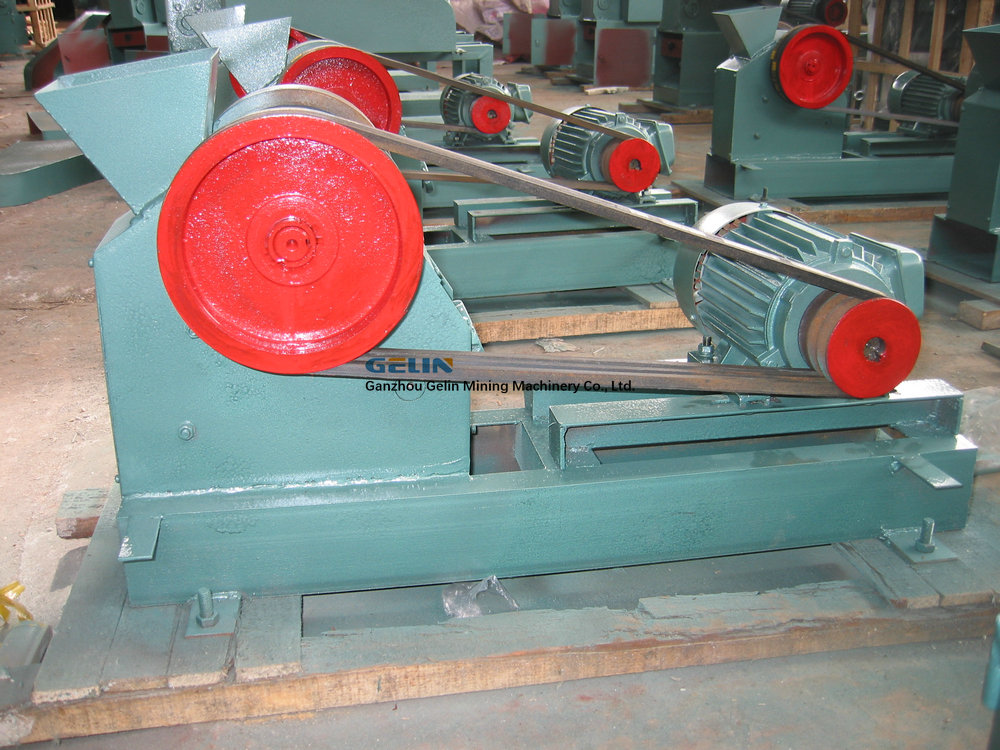

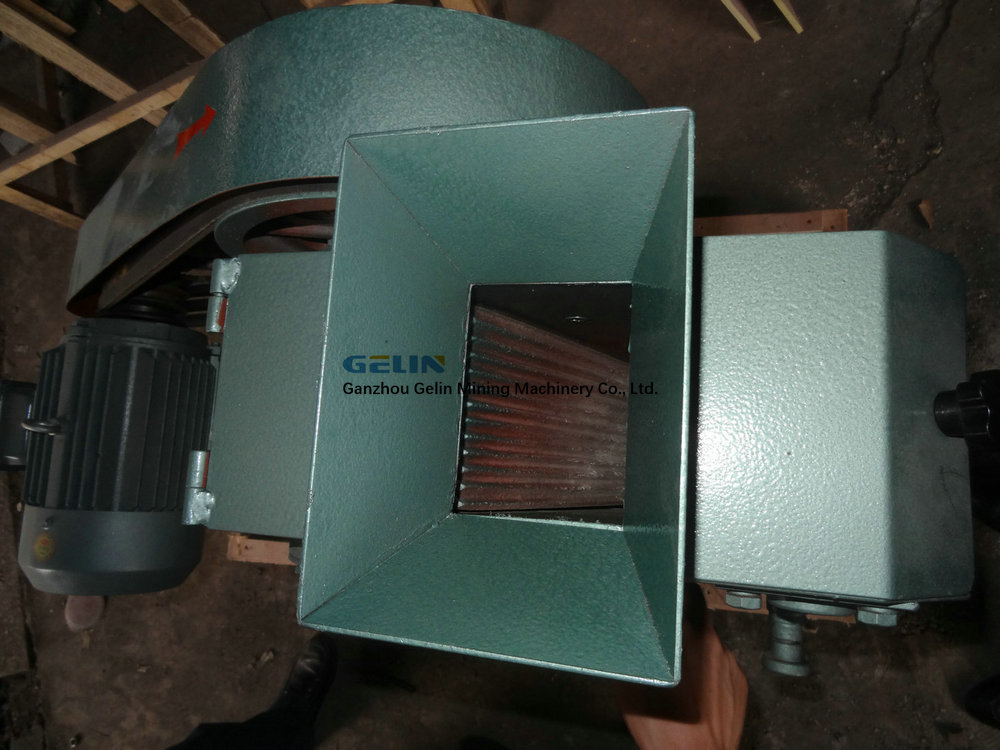

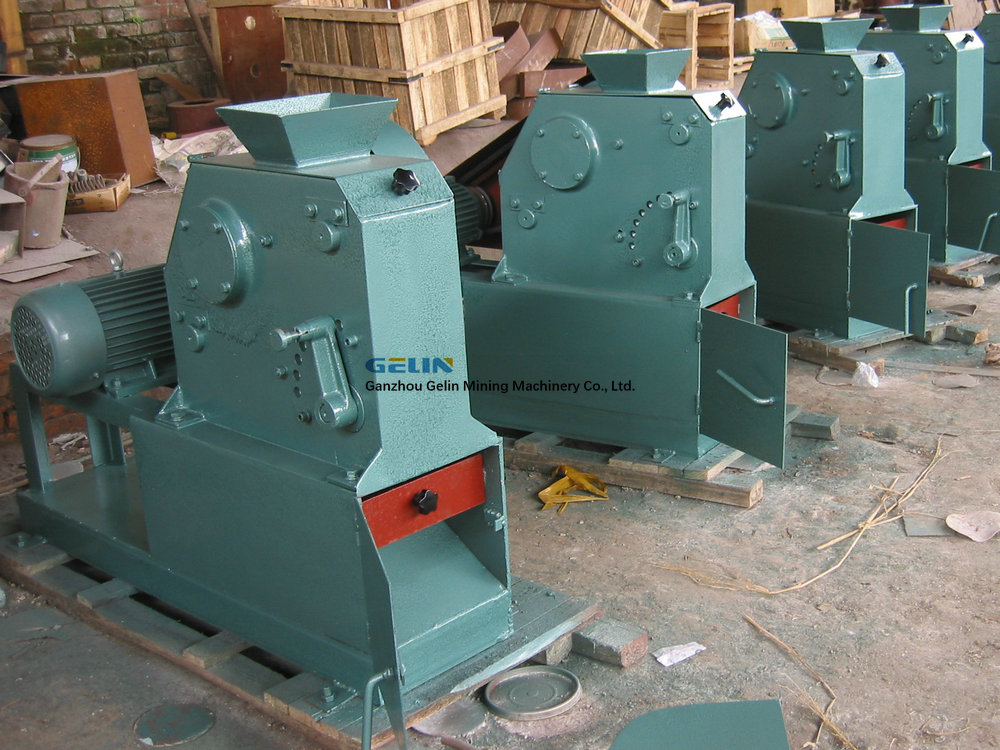

产品图片

产品型号及技术参数：

PE、PEF实验室颚式破碎机主要由机架、动颚、偏心轴、颚板、活动部件等零部件组成。

机架是钢板焊接的，机架前壁上装有压紧板用螺栓紧固的固定颚板。在破碎腔左右的机架侧壁上装有边护板，以防止机架侧壁的磨损。

动颚为一成型铸钢件，正面装有活动颚板，其上部借偏心轴与滚动轴承悬挂在机架上，下部支承在活动部件上，并与活动部件成滚动接触。在偏心轴两端装有飞轮和带槽的皮带轮。机架焊接在机座上，电动机滑轨用螺栓固定在机座上，排料口装有排料抽屉，不用排料抽屉，可直接向下排料。

活动部件与支撑螺栓中间用∮9毫米销子连接，此销子在外来不能破碎的物料进入破碎腔内，本机载荷突增的情况下，起着保险作用，即销子自身迅即断裂，而保护其他机件不受损伤。

支撑螺栓末端有一个手轮，此手轮是调节排料口大小的，调整时先将固定螺钉打开，然后旋转手轮，调整完毕后再捻紧固定螺钉，动颚最下面的挂勾及弹簧的连接使活动部件与动颚在运转时不脱落，由螺母调整。

PEF型排料口的调节是通过设备的左侧有个定位装置，拉开定位销即可选择任意定位孔。

电动机通过三角皮带带动偏心轴转动，使动颚按照已调整好的轨迹进行运动，并与相对的固定颚板碰撞挤压，从而将破碎腔内的物料按所需的要求予以破碎。
