反击式破碎机

产品概况：

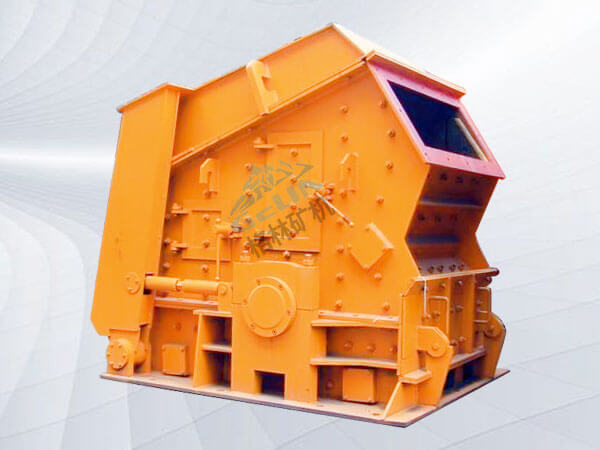

    PF系列反击式破碎机(反击破)是在吸收国内外先进技术,结合国内砂石行业具体工矿条件而研制的新型一代反击式破碎机。它采用的制造技术,独特的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,能破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等),广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化。该系列反击式破碎结构独特、配备高铬板锤、独特的反击衬板;适合硬岩破碎、节能；排料粒度大小可调,能简化破碎流程,而且具有破碎比大、破碎效率高、产品形状呈立方体、可选择性破碎等特点。
    反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

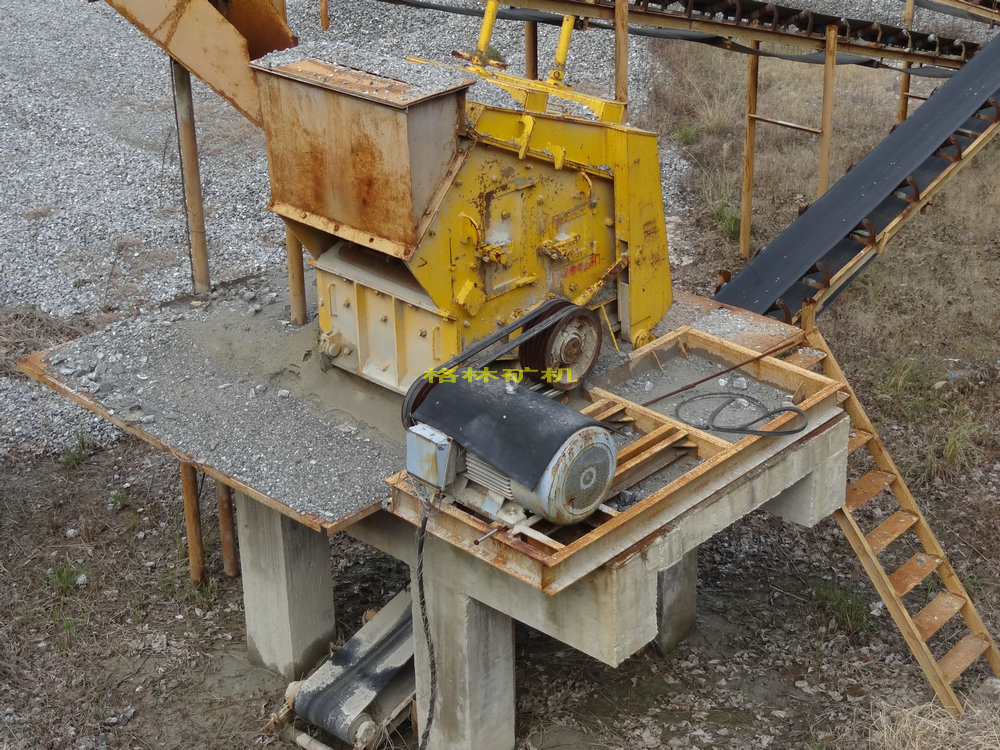

     反击式破碎机工作时,电动机通过三角皮带带动转子,物料被转子上的板锤高速冲击而破碎,并被抛向反击肘板再次破碎,然后又从反击面上弹回到板锤作用区重新破碎,这个过程反复进行,直到物料被破碎至所需粒度。物料从进料口到破碎腔,再进入破碎腔,当破碎后的矿石粒度小于锤头与反击板之间的间隙时,就从机内下部排出,即为破碎后的产品。

产品规格及技术参数：

规格型号	规格	进料口尺寸（mm）	进料边长（mm）	处理能力（t/h）	电机功率（kw）	重量（T）
PF-0607	Φ644*740	320*770	100	10-20	30	5
PF-0807	Φ850*700	400*730	300	15-30	37-55	7.8
PF-1008	Φ1000*800	400*830	300	30-50	55	10
PF-1010	Φ1000*1050	400*1080	350	50-90	55-75	14
PF-1210	Φ1250*1050	400*1080	350	70-130	110-132	18
PF-1214	Φ1250*1400	400*1430	400	90-180	160-200	23
PF-1315	Φ1320*1500	860*1520	500	120-250	180-260	28
PF-1320	Φ1320*2000	860*2030	500	160-350	300-375	30
