锯齿波跳汰机

锯齿波跳汰机

产品概况:

锯齿波跳汰机是重力选矿设备。由于它处理能力大,选别粒度范围广, 回收率较好,故广泛应用于选别砂金.锡、钨、铅、锌、锑、锰、金刚石、铁矿等有色冶金矿山和采金船上。

锯齿波跳汰机示意图:


1-选矿槽体部分; 2-橡胶隔膜部分; 3-锥斗部分; 4-电磁调速电机部分;

5-凸轮箱部分; 6-补给水管法兰; 7-筛网; 8-给矿槽


(2)型式锯齿波跳汰机按补给水管法兰的安装位置分左、右式两种。站在给矿槽端,向排矿口看,补给水管在左边为左式,反之为右式。

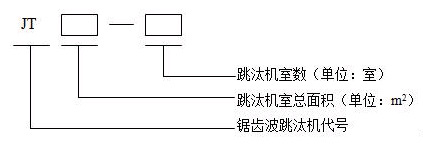

(3 )型号锯齿波跳汰机型号以锯齿波跳汰机、选矿室面积、室数代号等组成,其型号说明如下:

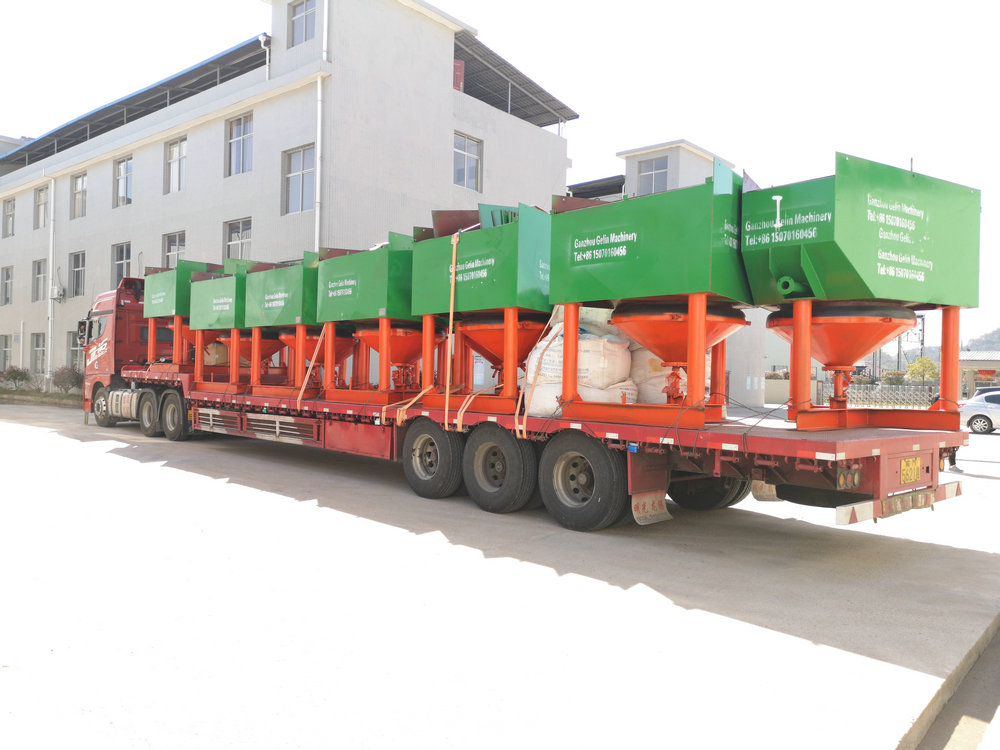

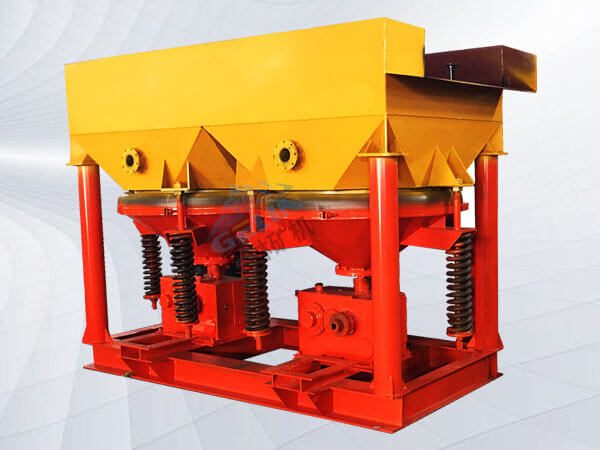

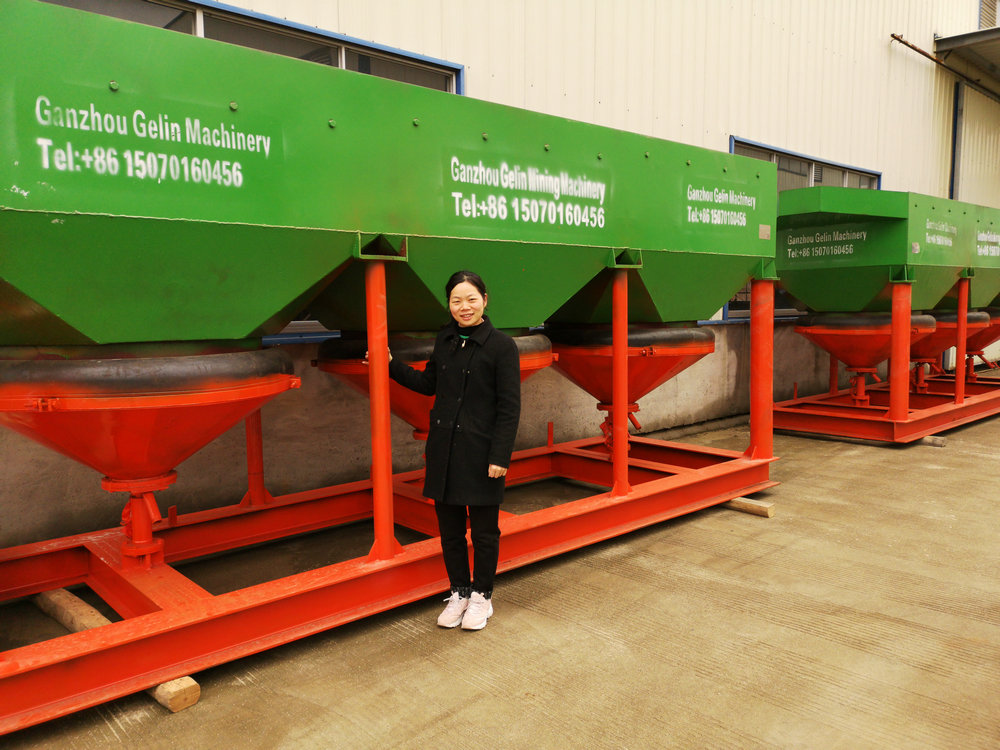

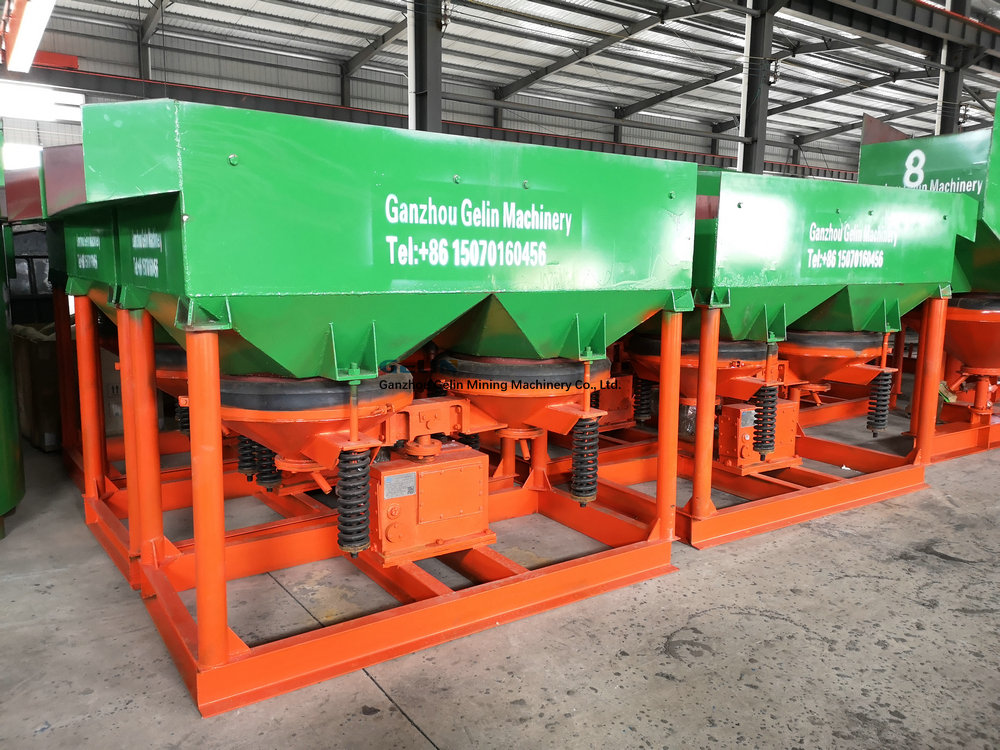

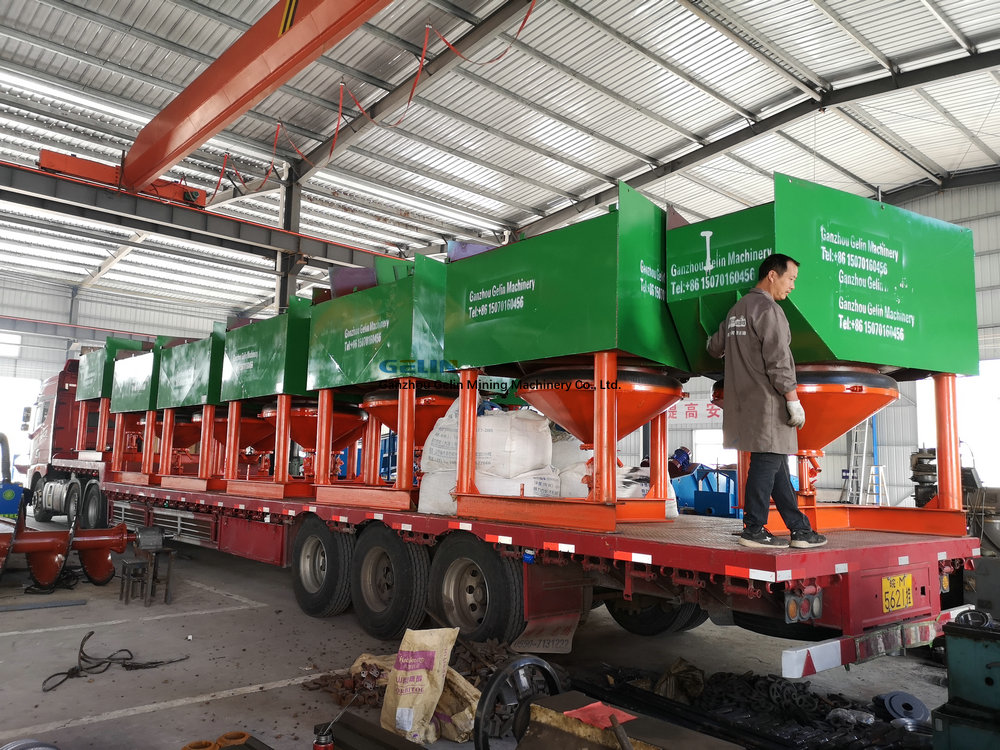

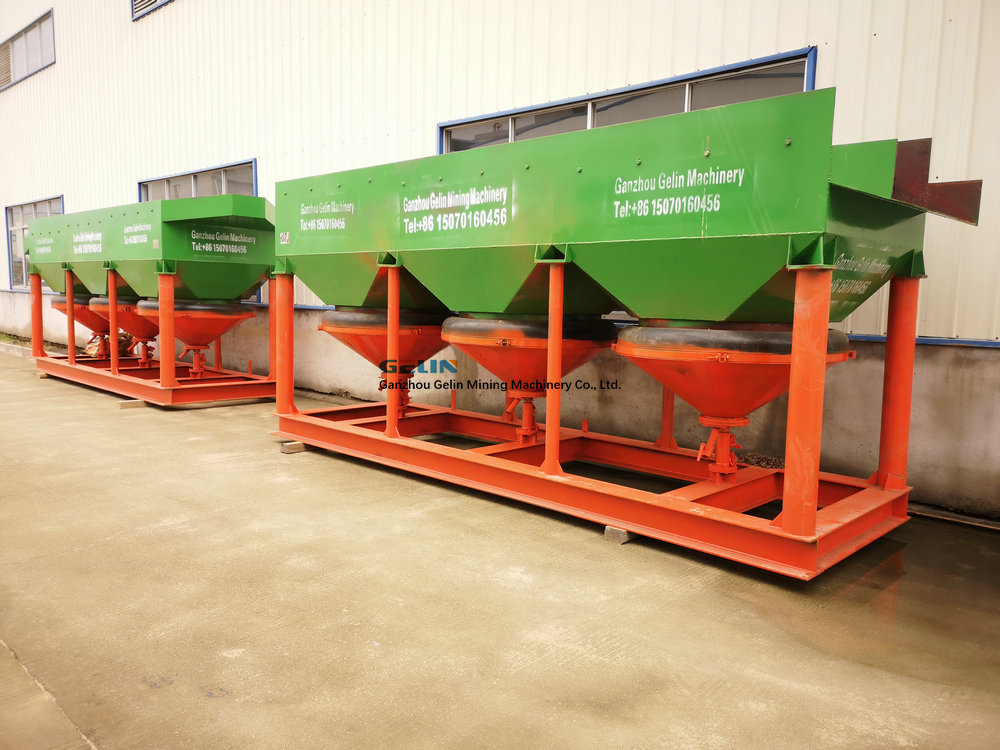

产品图片:

IMG_20200315_101850.jpgIMG_20200315_105508.jpgIMG_20200404_114854.jpgIMG_20200404_113400.jpg


产品规格及技术参数:

项目跳汰室隔膜给矿粒度mm筛下补给水量   m3/吨矿补给水压力Mpa处理量t/h电机功率kw外形尺寸mm重量kg备注
参数
型号形状面积m2冲程mm冲次       次/min
JT0.57-1梯形0.57(M12凸轮)8.5-1280-180<61-2≥0.051.5-31.51550X780X1530610
JT1-1梯形1.04(M17凸轮)10-17<102-32.5-52.22270X1110X1890900
JT2-2矩形2.28(M21凸轮)12-21<102-45-1033225X1550X20501640
JT3-1梯形312-30可调50-125<103-6≥0.057.5-155.52745X2000>30303085
JT4-2矩形425-57五种凸轮可调<254-88-207.54240X1990X27503098大颗粒跳汰机
JT4-2A矩形425-57五种凸轮可调<254-88-204X24240X1990X27503500大颗粒跳汰机双传动
JT5-2梯形4.8612-30可调<103-612-257.53600X2000X26004500
