箱式电阻炉

产品概况：

SX系列箱式电阻炉是一款实验室用的热处理工具。

本系列箱式电阻炉最高工作温度分为1000°C、1200°C，是各工矿企业、大专院校、科研单位作元素分析、煤样分析、小型钢件淬火、退火、回火等必不可少的加热工具。

本系列电阻炉配有酬度控制器和测温用的热电偶，由本厂成套供货，由此实现指示调节、控制电阻炉温度之目的。

产品特点：

一体化设计，结构轻巧紧凑。

封闭式硅酸铝炉膛，轻质保温砖，热量的充分使用。

平行左侧开式炉门，使热端远离操作。

PID微电脑控温仪与传感器结合。

专用功能键实现温度设定。

辅助菜单，实现过升报警、偏差修正、菜单锁定。

选配排气装置，利于灰化。

工作原理：

箱式电阻炉的工作原理是基于电阻加热原理。当电流通过加热元件时，加热元件会产生热量，通过热传导将热量传递给炉体内的工件。同时，温度控制装置根据温度传感器的信号控制加热元件的功率输出，以保持炉体内的温度稳定。此外，通风装置的作用是将炉内的热量排出，同时将新鲜的冷空气引入炉内，以保持炉内的温度稳定。

结构说明：

本系列电阻炉采用薄钢板断边焊成长方形炉壳。开启炉门时，将把手上提外拉，使授干脱扣，炉门开启后向左推开，可使炉门高热部位背离操作人、减少灼热。

1000°C型电阻炉，炉膛采用轻质高铝耐火材料烧制成方形，炉内壁均开有散热槽，炉底加一块碳化硅炉底板，以其使发热元件散热快缩短升温时间，延长使用寿命，在炉膛与炉壳之间用绝热保温材料(轻质粘土或硅酸铝纤维毡)填砌隔热，发热元件均制成螺旋形，分段穿入炉膛长槽孔内，炉膛后上方设有测量温度用小孔，热电偶由此插入。

SX2系列电阻炉，结构改用新型材料，1.2轻质高铝代替原RLZ-48高铝做耐火材料，0.4-0.6轻质粘土做保湿隔热材料，比原来体积密度小，蓄热量和导热系数减小，致使炉膛蓄热量小，升温时间缩短，表面升温低，室炉损耗功率，耗电量也大大降低。所以比SX系列节能效果显著。

控制器机壳采用薄钢板断边焊成，内部装有测量、调节温度和控制电炉电源的装置等，不仅能测量温度，并且还能自动的控制温度在给定的范围内。

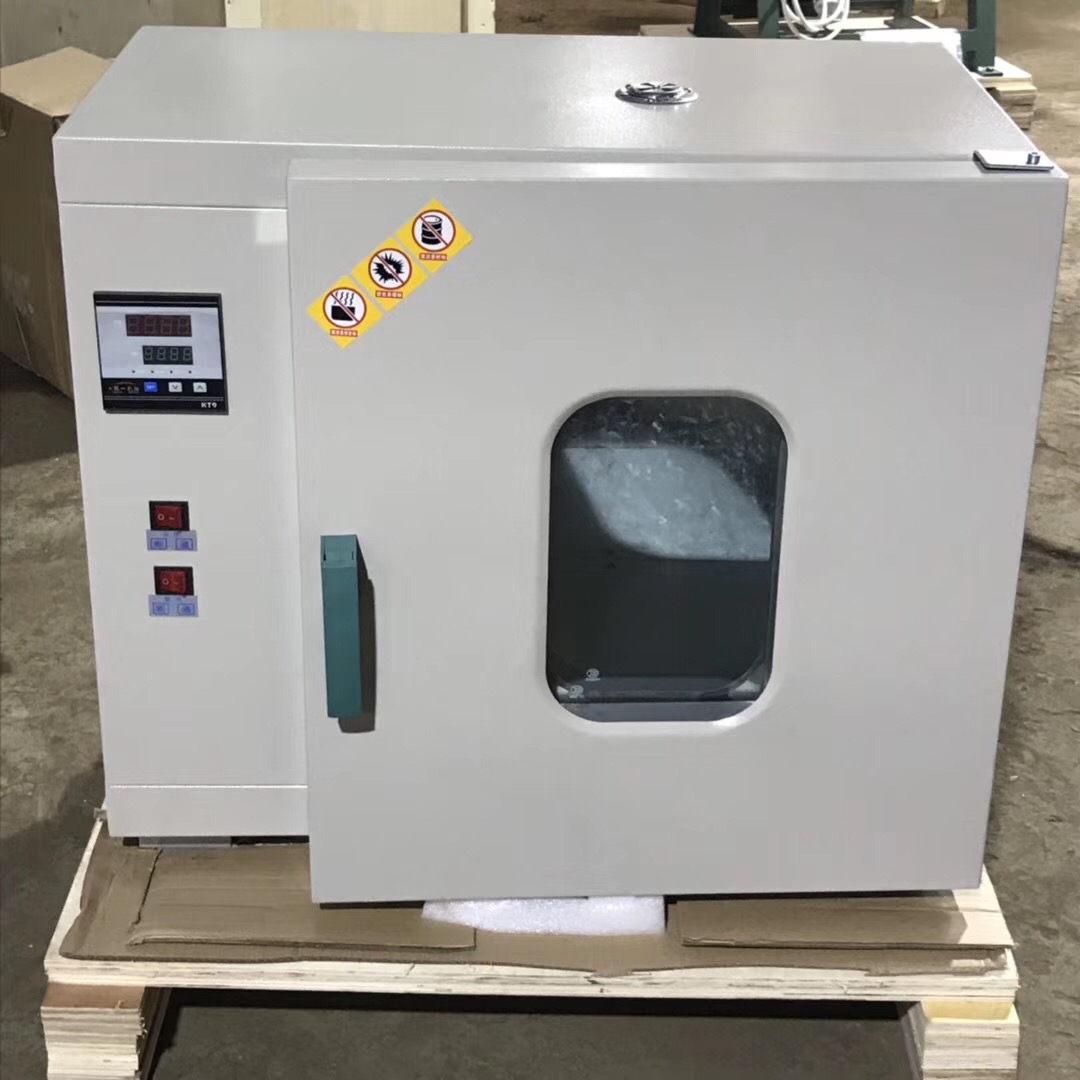

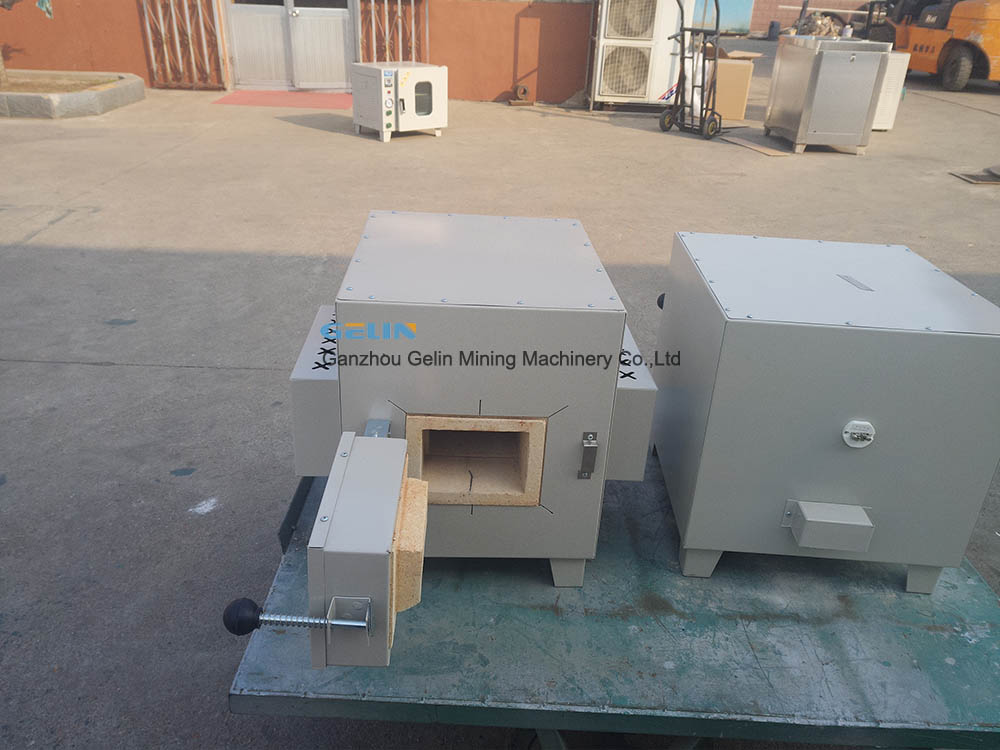

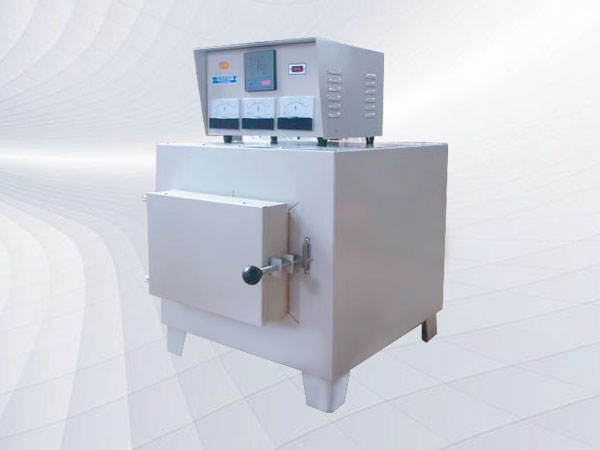

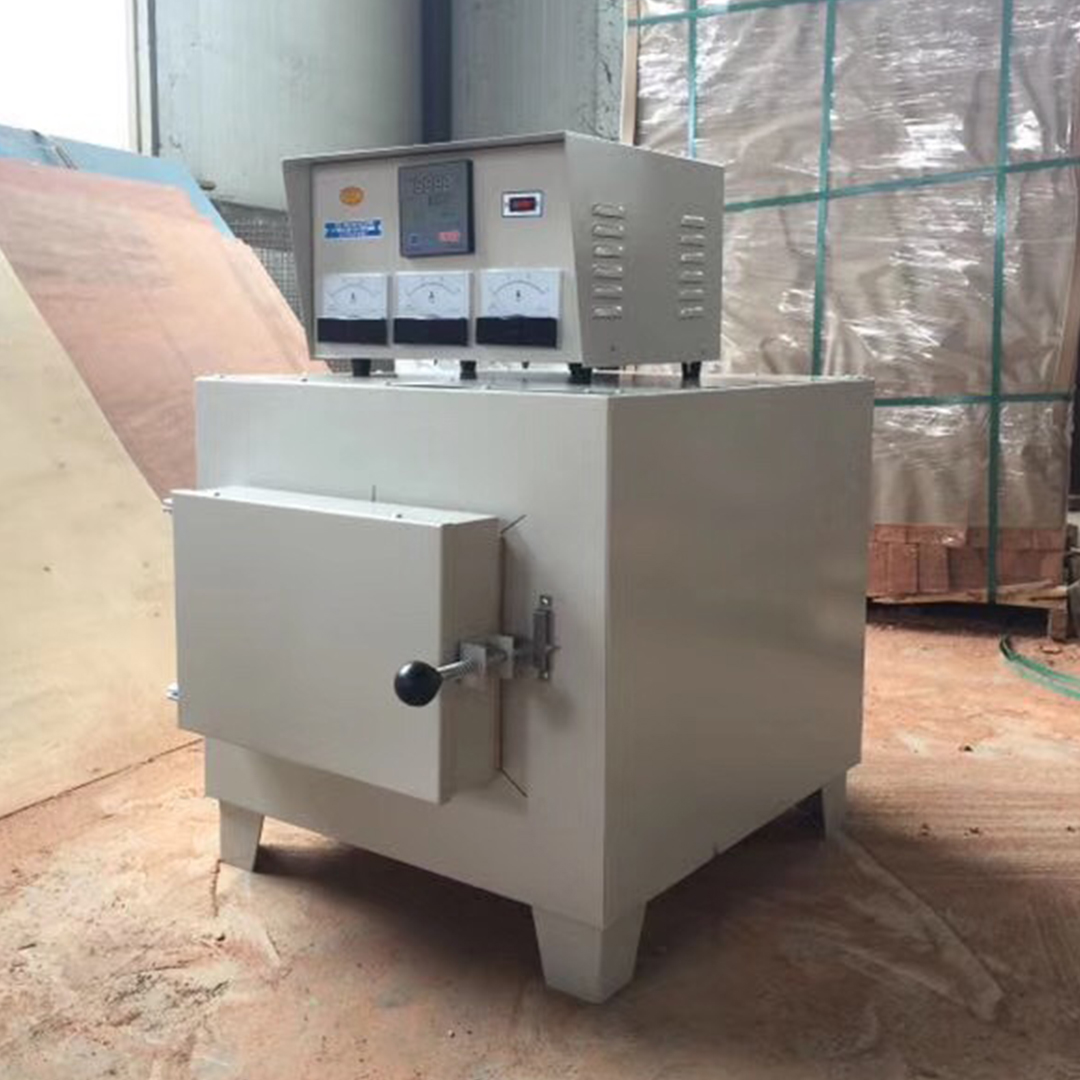

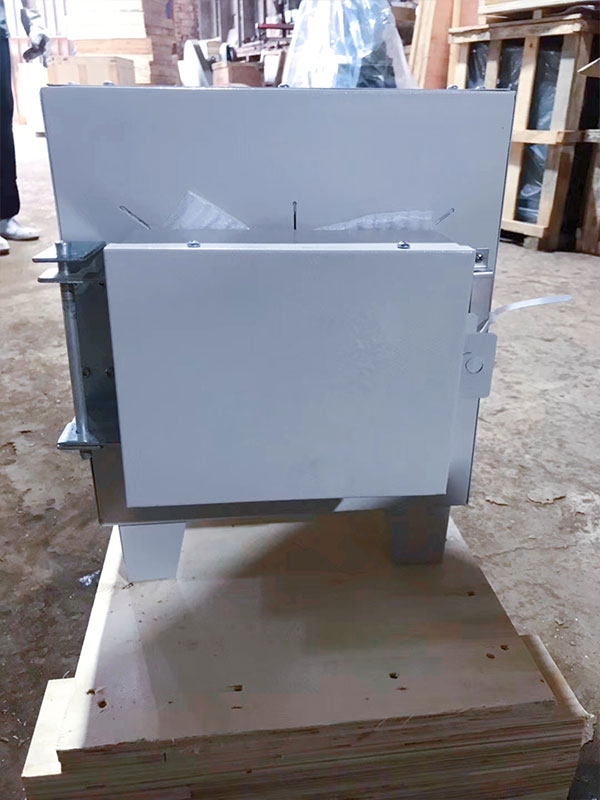

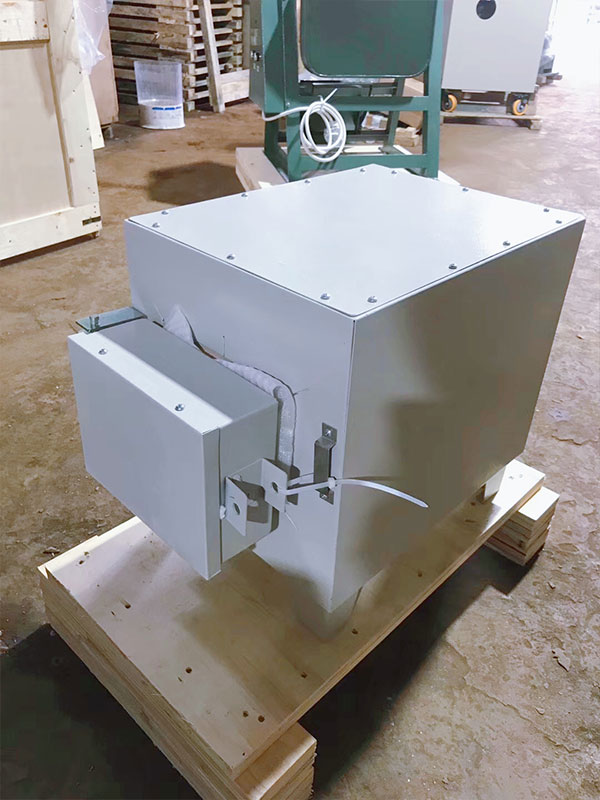

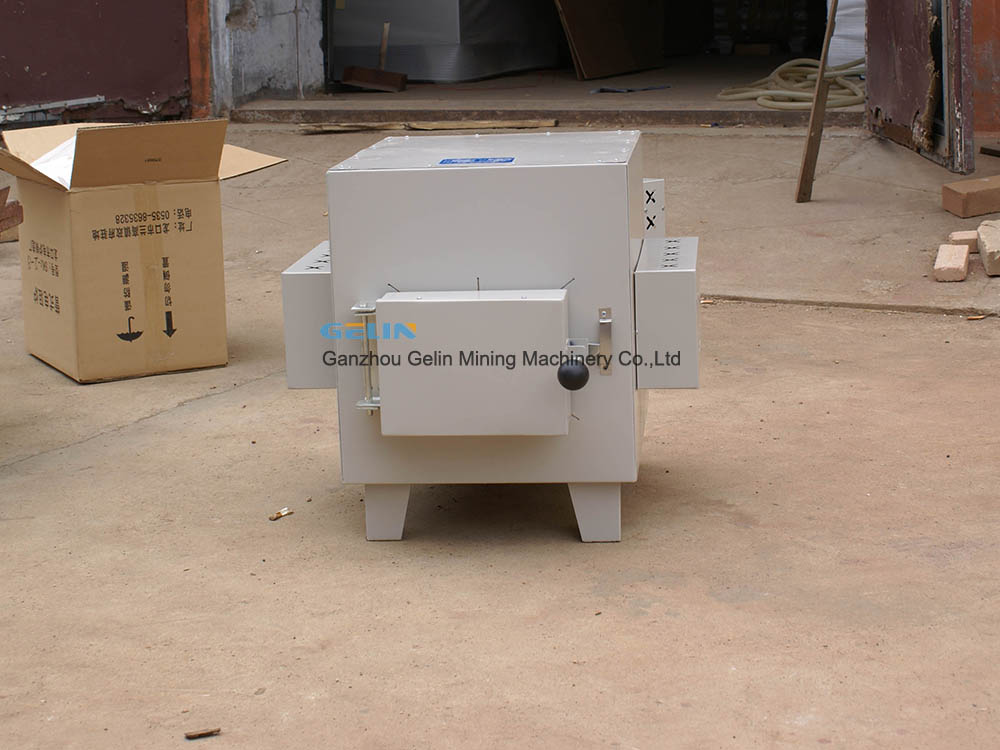

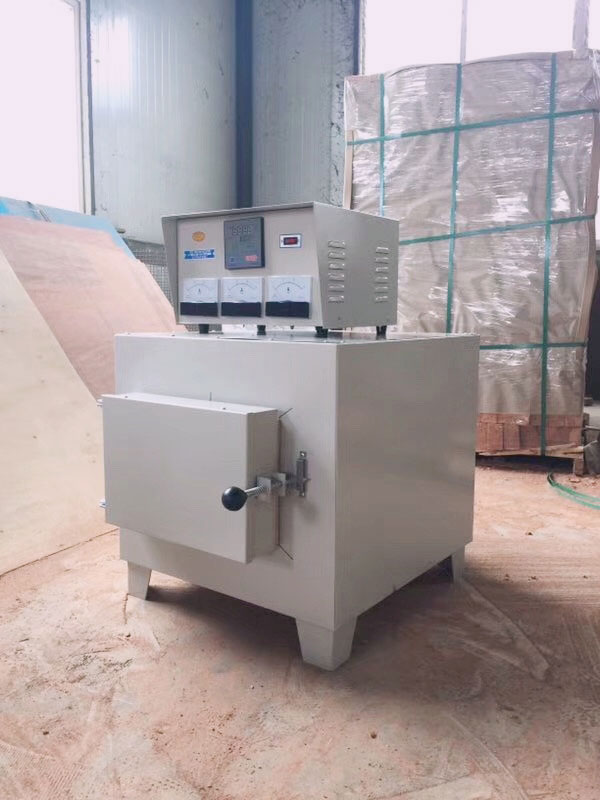

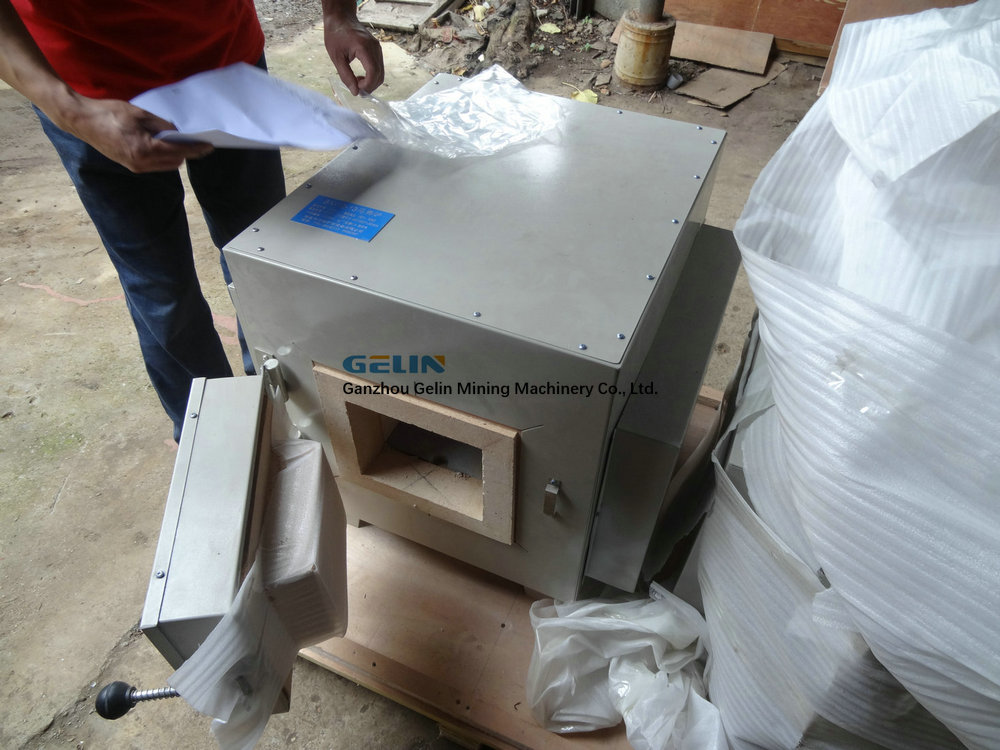

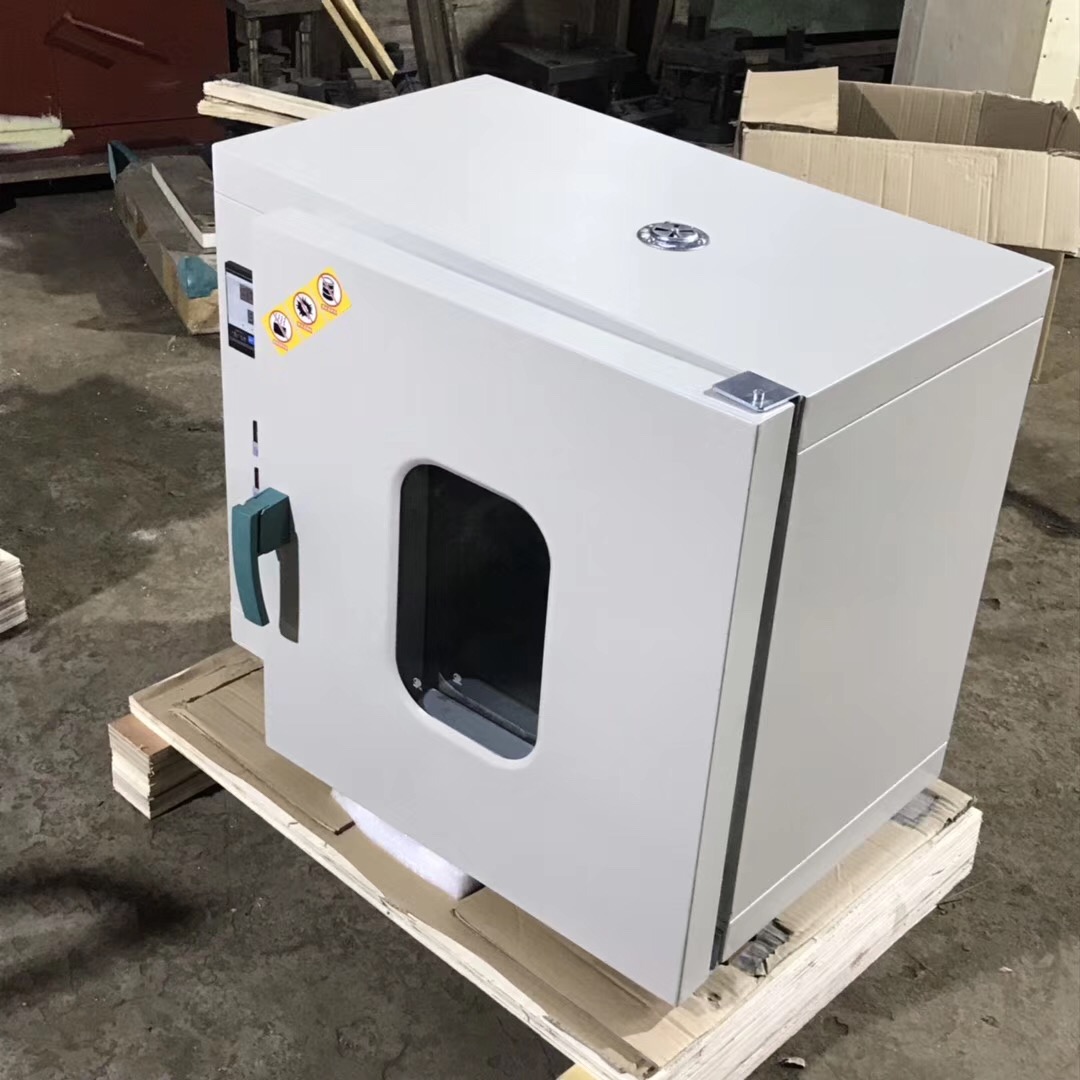

产品图片：

产品规格及技术参数：

型号	额定功率 (KW)	额定电压 (v)	额定温度 (°C)	恒温灵敏度 (°C)	工作室尺寸 (MM)	重量 (KG)
Sx2-2.5-10	2.5	~220/50Hz	1000	±1	200x120x80	35
SX2-4-10	4	~220/50Hz	1000	±1	300x200x120	55
Sx2-8-10	8	~380/50Hz	1000	±1	400x250x160	120
Sx2-12-10	12	~380/50Hz	1000	±1	500x300x200	180
SX2-2.5-12	2.5	~220/50Hz	1200	±1	200x120x80	35
SX2-5-12	5	~220/50Hz	1200	±1	300x200x120	55
Sx2-10-12	10	~380/50Hz	1200	±1	400x250x160	120
Sx2-6-13A	4~6	~220/50Hz	1300	±1	250x150x100	90
Sx2-6-13	6	~380/50Hz	1300	±1	250x150x100	90
Sx2-8-16	8	~380/50Hz	1600	±1	300x150x120	240

箱式电阻炉的安装和使用手册：

1、打开包装后，检查电炉是否完整无损，配套件是否齐全，本型电炉不需要特殊安装，只需平放在室内平整的地面或搁架上。控制器应避免震动，放置位置与电炉不宜太近，防止过热，而使内部元件不能正常工作。

2、将热电偶插入炉膛内20~25 毫米，孔与热电偶之间空隙用石棉绳填塞，连接热电偶之间空隙用石棉绳填，连接热电偶至控制器最好用补偿导线（或用绝缘铜芯线），注意正负极，不要接反。

3、在电源线引入处需另外安装电源开关，以便控制总电源，为了保证安全操作电炉与控制器均可靠接地。

4、将温度指示以后背上的防震短路片（或线）拆去，调整机械零点，在使用补偿导线及冷端补偿器时，应将机械零点调整至冷端补偿器的基准温度点。不使用补偿导线时，则机械零点调至刻度零位，但所指示的温度为测点和热电偶冷端的温度差。

5、经检查接线确认无误后，盖上控制器外壳，将温度指示仪之设定指针调至所需工作温度，然后接通电源，接通电源开关，此时绿灯即亮，继电器开始动作，电炉通电，电流表即有读数产生，温度指示仪指针也逐渐上升，此现象即表示电炉、控制器均在正常工作。电炉的升温、定温分别以红绿灯指示，绿灯表示升温，红灯表示定温。

箱式电阻炉的维修和注意事项：

1、当电炉第一次使用或长期停用后再次使用时，必须进行烘炉，烘炉时间，室温至200℃ 四小时，200~600℃四小时。使用时，炉温不得超过最高温度，以免烧毁电热元件，并禁止向炉膛内灌注各种液体及易熔解金属。电炉最好在低于最高温度50°C以下工作，此时炉丝有较长的寿命。

2、电炉和控制器必须在相对温度不超过85%、没有导电尘埃或爆炸性气体和腐蚀性气体的场所工作。凡附有油质之类金属材料需进行加热时，有大量挥发性气体将影响腐蚀电热元件表面，使之烧毁和缩短寿命。因此，加热时应及时预防和做好密封盛器或适当孔加以排除。

3、控制器的工作环境温度限于 5~50°C，在搬运时须用导线将指示仪后端指线板上防震短路片（或线）连接好，以防震动而损坏仪表。

4、根据技术要求，定期经常检查电炉、控制器各接头的连接是否良好，指示仪指针运动时有无卡住滞留现象，并用电位差计校对仪表。

5、热电偶不要在高温骤然拨出或插入，以防外套管爆裂。

6、经常保持炉膛清洁，及时清除炉内氧化物之类的东西。
