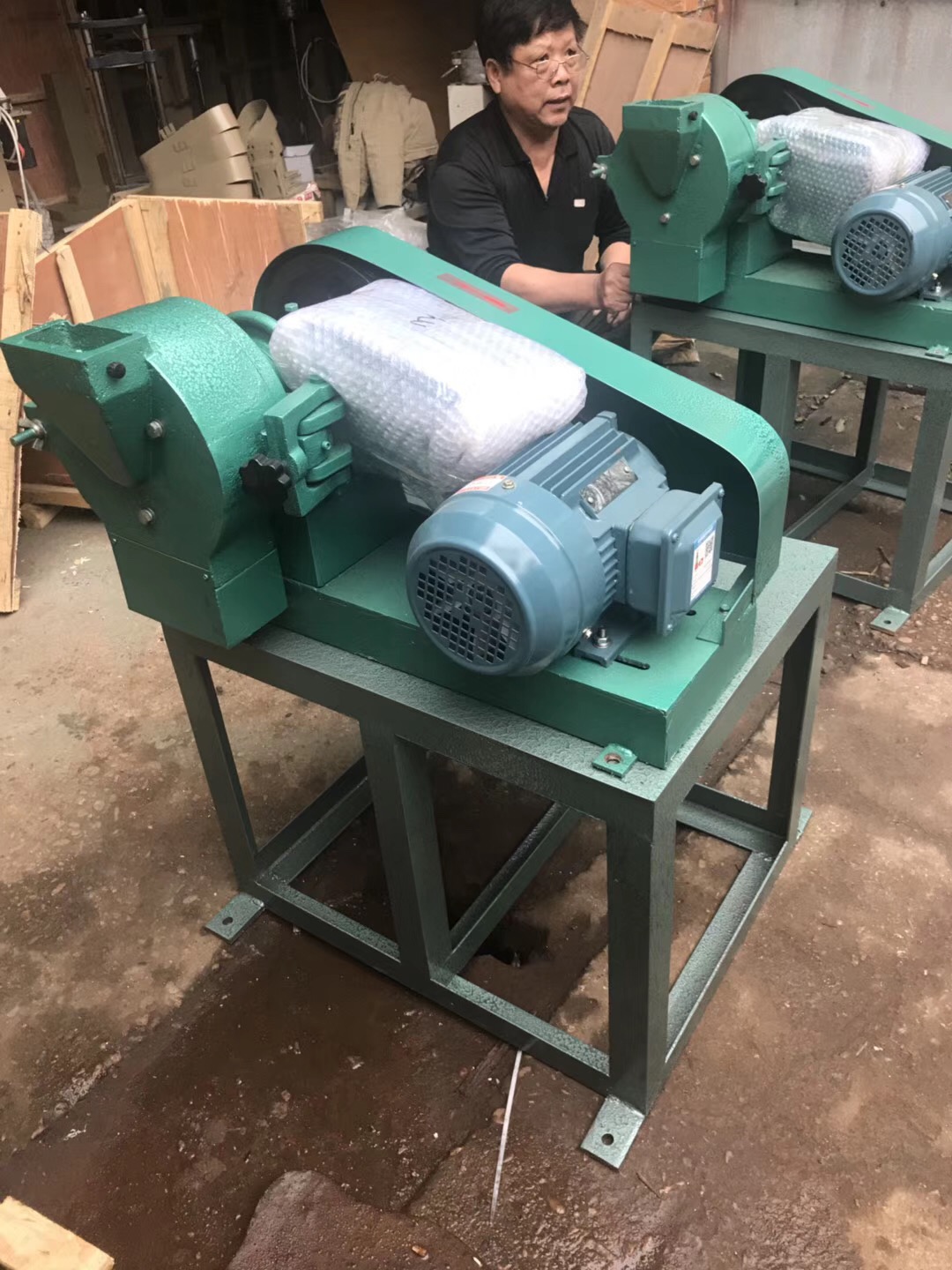

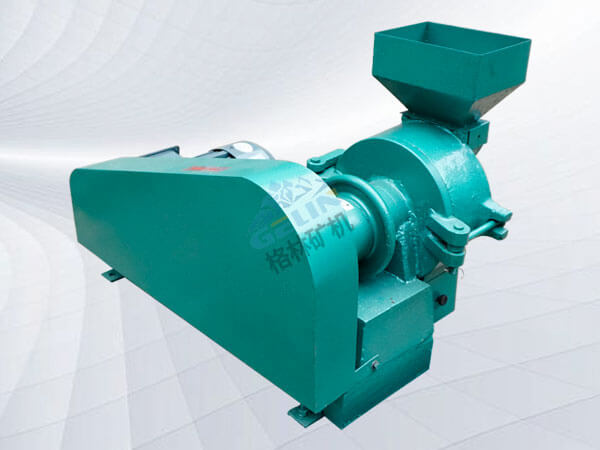

圆盘粉碎机

产品概况：

圆盘粉碎机用于实验室制样，可将各类中等硬度的矿石和物料连续或间歇破碎至可分析的细度，供成分分析之用。物料粉碎细度可达到325目以上，比制样粉碎机粉碎样品细度细。是地质、煤炭、矿山、科研、冶金、能源、建筑材料、化工等化验室中常用的物料粉碎设备。

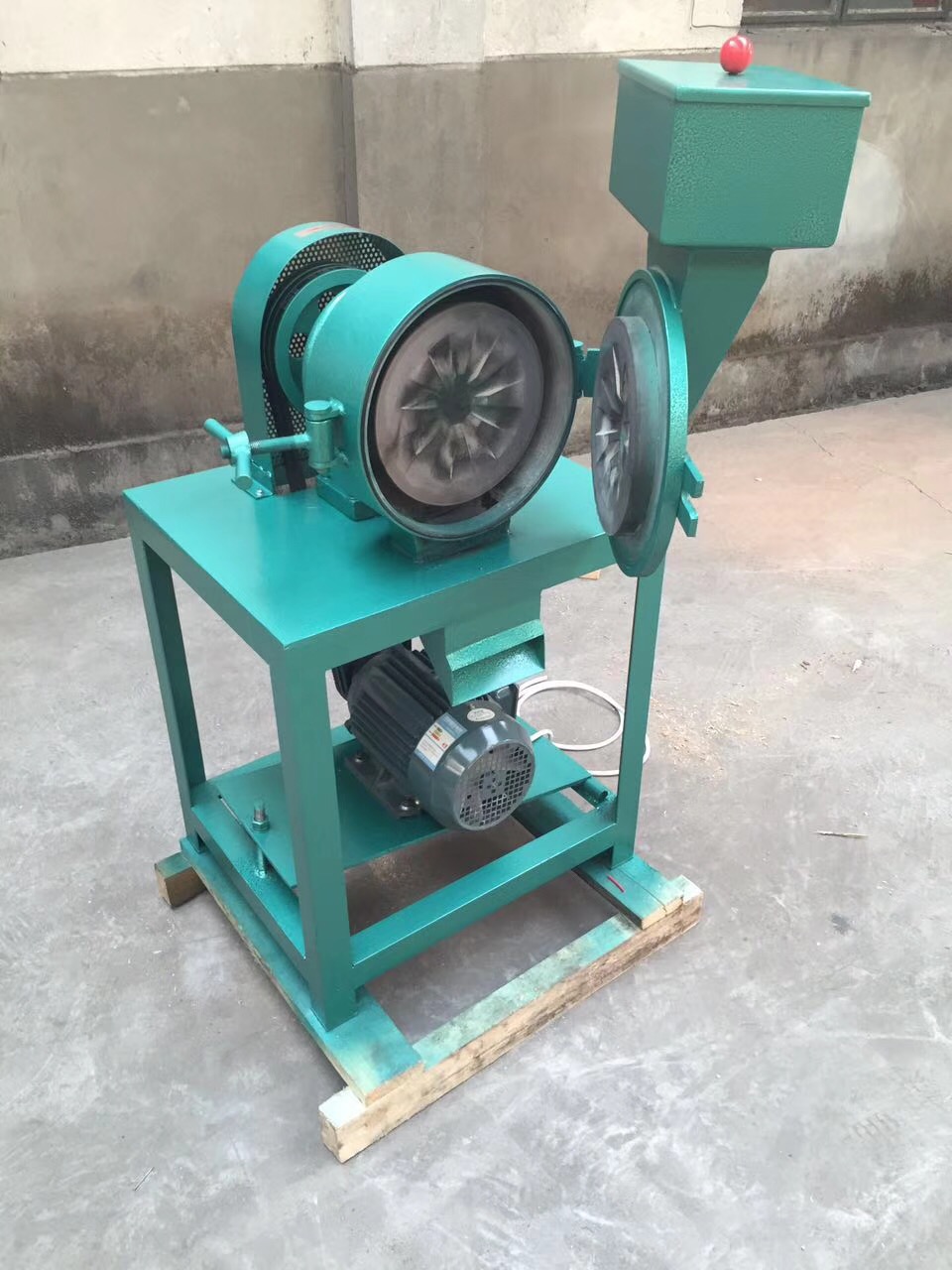

圆盘粉碎机根据结构形式的不同分为立式和卧式。立式圆盘粉碎机出料口位置更高。

粉碎物料时，为了使化验数据准确，可放松压紧螺丝，打开端盖，用毛刷刷去积留在工作室中的残存物料。

产品特点：

1、磨盘采用高锰钢合金，实心滚轮，外围采用圆弧曲面设计。破碎粒度均匀，耐磨耐用。

2、内置全铜电机，功耗低，转速块，噪音小。承受过载能力强，稳定连续运行时间久。

3、抽屉式出料口，避免粉尘乱飞，清扫方便。

4、密封式机身安全罩，无粉尘泄露，均匀喷漆，耐腐蚀。

产品规格及技术参数：

型号技术参数	ф150	ф175	φ200	ф250	Φ300
磨盘直径 mm	ф150	ф175	φ200	ф250	Φ300
最大给料粒度 mm	3	3	6	6	10
出料粒度（目）	60-200	60-200	60-200	60-200	60-200
生产率公斤/小时	6-20	10-25	15-30	20-50	80
电机功率	1.5	1.5	2.2	3	3
外形尺寸（长×宽×高）mm	740420460	740420460	770510500	770510500	1000600800
机器净重公斤	82	84	140	150	200

应用范围：

本产品主要用于中等硬度的矿石粉碎，是冶金、地质、矿山、建材化工等部门和大专院校科研单位实验室使用。

结构&原理：

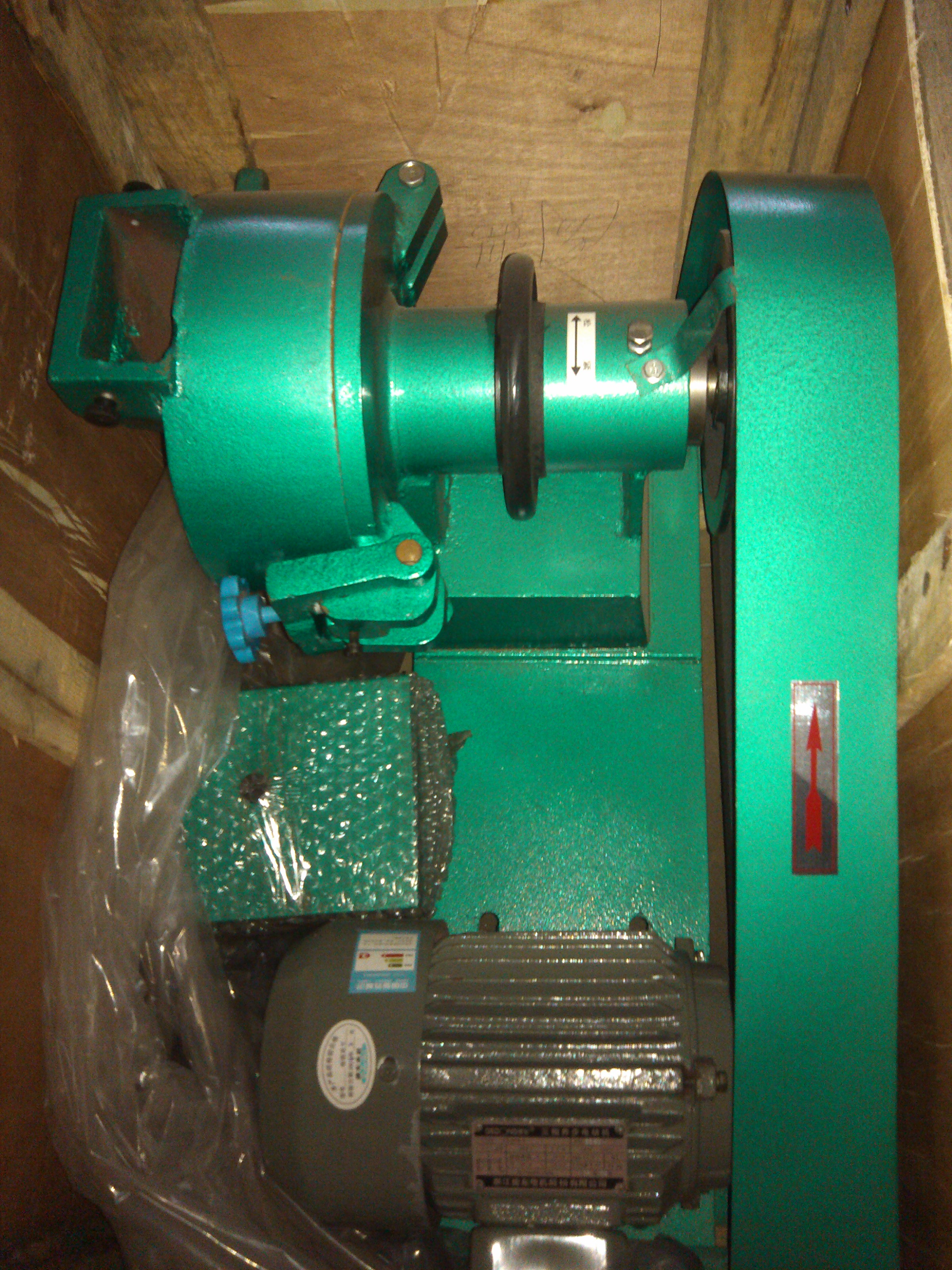

本机器主要是由机体、底座、主轴、活动磨盘、固定磨盘、端盖及料斗等构成。电机启动后，经三角皮带将动力传给皮带轮，带动主轴旋转，使活动磨盘、固定磨盘相对运动产生挤压磋磨作用，从而使进入磨盘中间的试样被粉碎。物料粉碎在工作室内进行，物料从端盖上方的进料口加入，进入两磨盘中间，由于挤压作用试样粉碎，粉碎后的试样从两磨盘中间的间隙内流出，落在下面的料斗中。

出料粒度可通过大小手轮，主轴等调整磨盘间隙达到控制粒度的目的。调整的方法是，松开大手轮，旋转小手轮，使调节螺杆转动，推动主轴，使活动磨盘前进或后退，从而调节了两磨盘的间隙。
