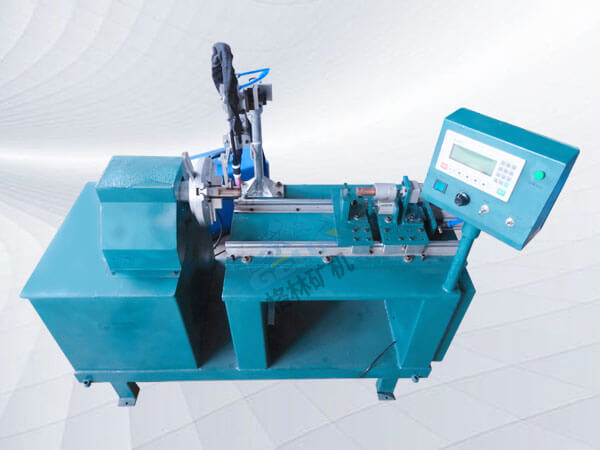

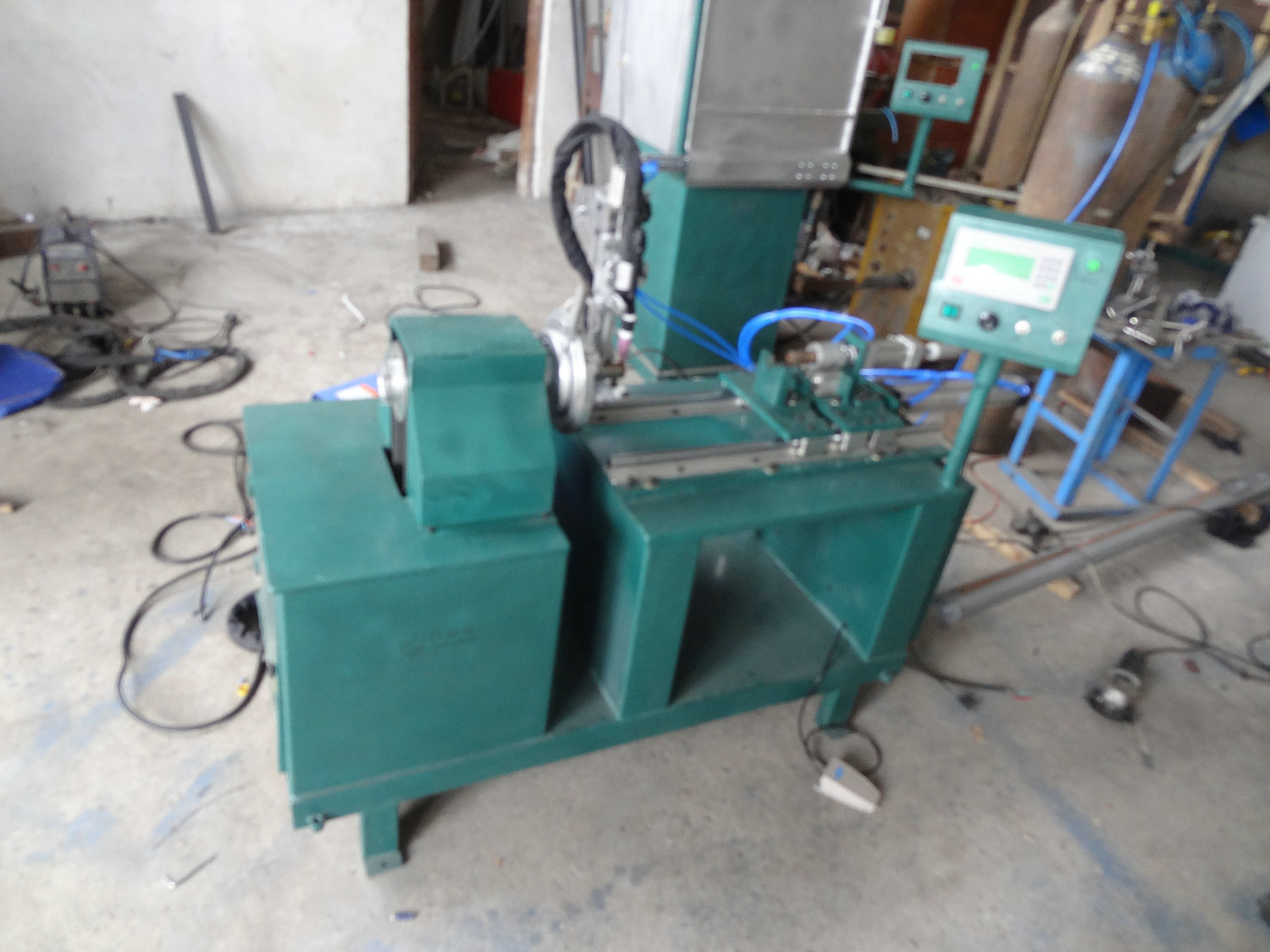

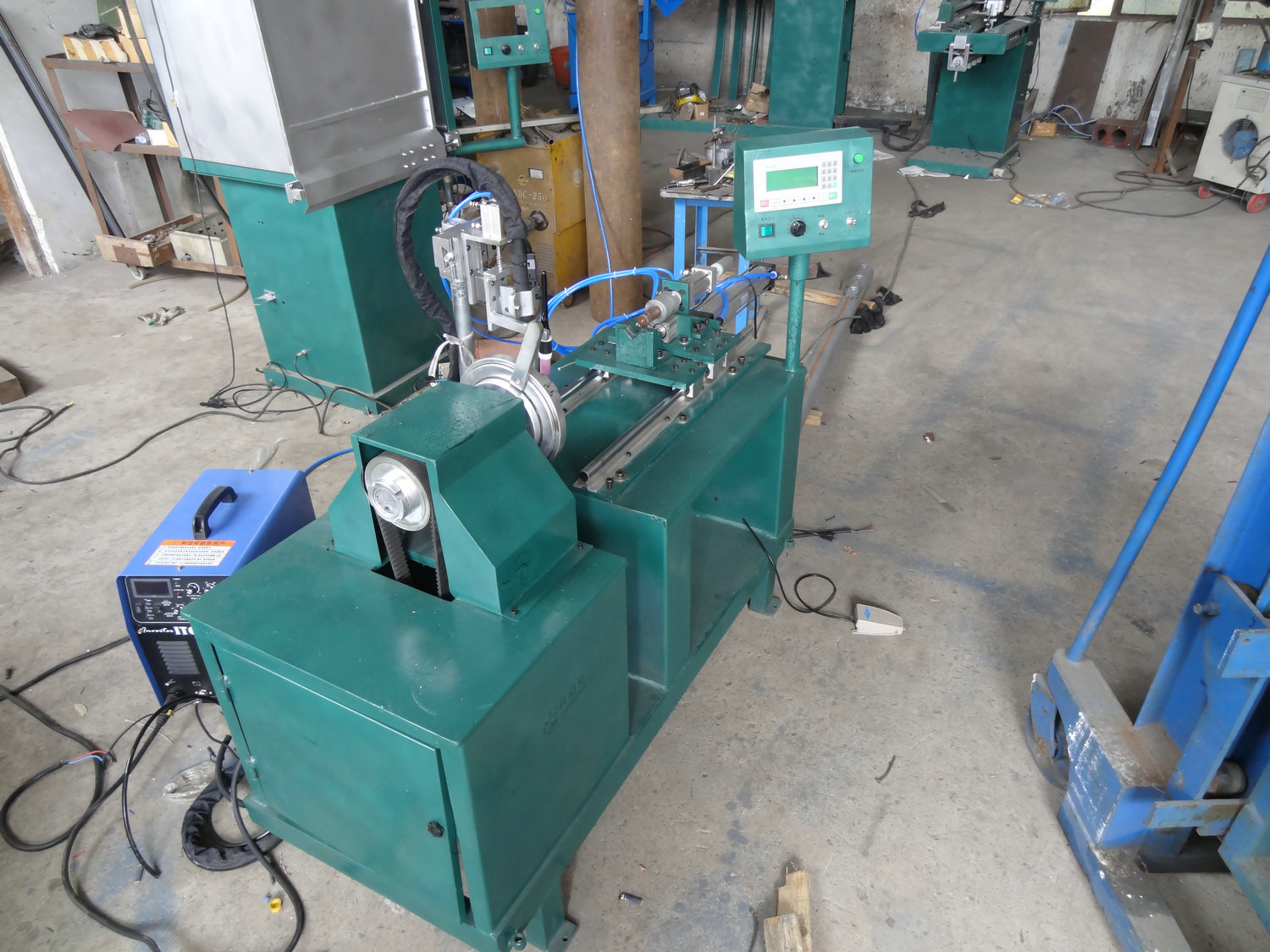

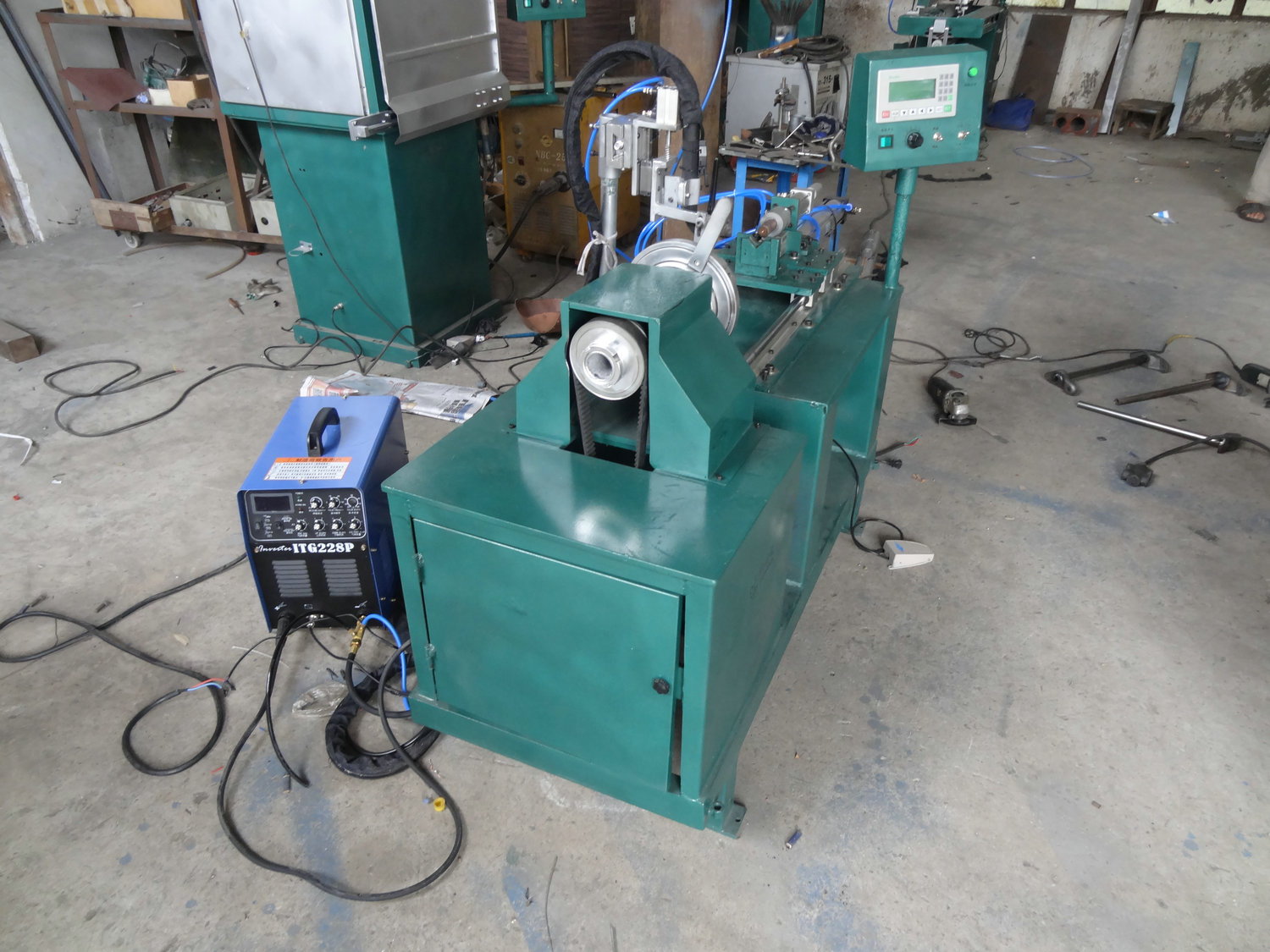

自动环缝焊机

产品慨况：

该设备主要适用于各种筒体，轴体环形焊缝的自动焊接，如传动轴、车桥、液压油缸、推杆、活塞杆、压力容器、水箱、管接头、法兰、消声器、储气筒、空压机等环形焊缝。实现自动控制焊接全过程，焊机采用气动控制，焊接对象滚轮支撑，尾座气缸推动压紧—>焊枪到位—>旋转焊接—>复位；焊枪带有摆动机构、自动提升机构、微调机构，焊机可实现连续多圈焊接，适合多种深度及宽度焊缝，每圈电流电压可预设定，程序控制起弧，收弧电流，焊接程序互锁，质量可靠，焊缝光滑美观，大幅度提高工作效益，是机械行业设备，选配焊机：氩弧焊、二保焊。

结构特点：

焊接机主机采用悬臂结构，机架由钢材料折弯焊接而成。

气动琴键式压紧结构，沿直缝两侧紧密排列，保证对接焊缝在整个焊接长度范围内均匀压紧；左右琴键压指的间距可调整，以适应不同工件的焊接。

根据工件的厚度尺寸可采用气囊式或气缸式，保证有足够的压紧力，防止焊接过程中的热变形。

焊接芯轴镶嵌有铜制胎具，提供焊接背气保护功能；根据筒体或平板工件加工不同焊接工艺槽，达到单面焊接，双面成形的效果。

焊接芯轴与琴键压指间距可调，可适应不同工件焊接要求；焊枪行走采用直流电机驱动，齿轮齿条传动，轨道面经磨削加工，行走平稳，焊接稳定可靠，焊枪定位采用气动式定位，并且通过螺纹调节滑块微动调节。

所有气管、电缆安放在拖链内，外观整洁美观，同时避免线缆断线。

产品规格及技术参数：

性能参数型号	有效焊接长度mm	焊接厚度 mm	最小筒体直径mm	最大筒体直径mm	焊接速度mm/min	行走精度 mm
ZF800	820	0.4-3	80	1000	100-1500	+0.2
ZF1000	1020	0.4-3	100	1000	100-1500	+0.2
ZF1300	1320	0.4-3	100	1000	100-1500	+0.2
ZF1500	1520	0.4-3	100	1000	100-1500	+0.2
ZF2000	2020	0.5-3	100	1000	100-1500	+0.2
ZF2500	2520	0.5-3	100	1000	100-1500	+0.2
ZF3000	3020	0.5-3	100	1600	100-1500	+0.3
