隔膜式跳汰机

产品概况：

双斗隔膜跳汰机分为左式机和右式跳汰面两种型式。本跳汰机是固定筛子。适用于选别金属矿石，例如含钨、含金的砂矿，精选锡矿等，既可用于选细粒物料，也可用于选粗的物料，给矿粒度为6-8mm，但在选别砂矿的个别情况下，粒度为12mm。

产品工作原理：

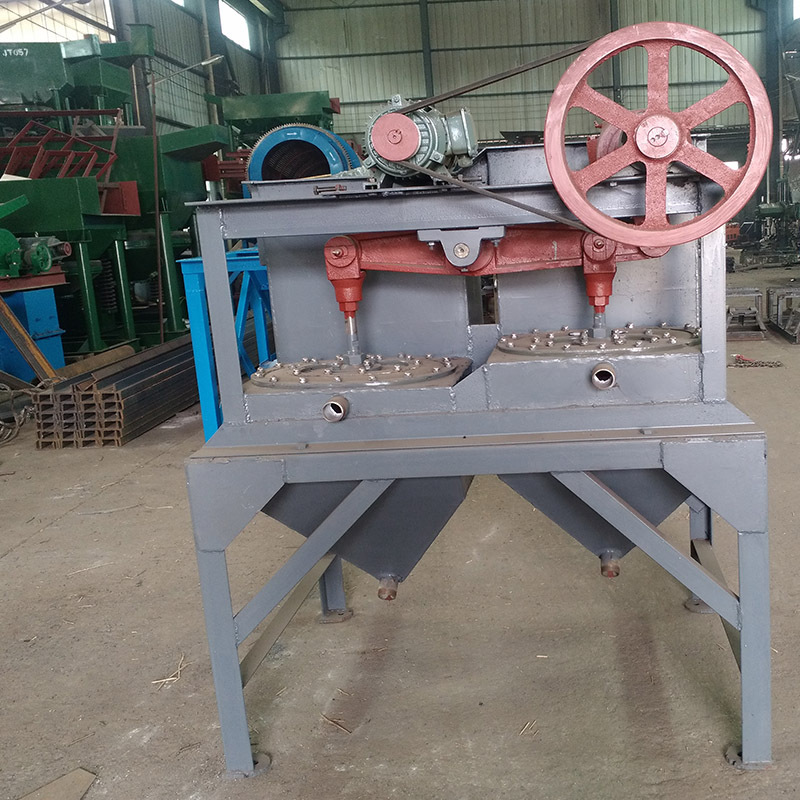

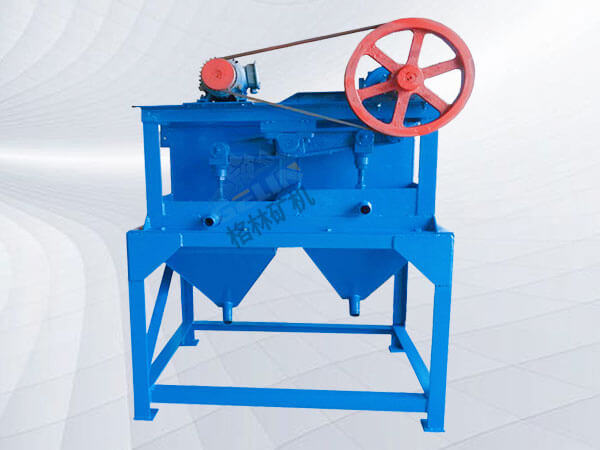

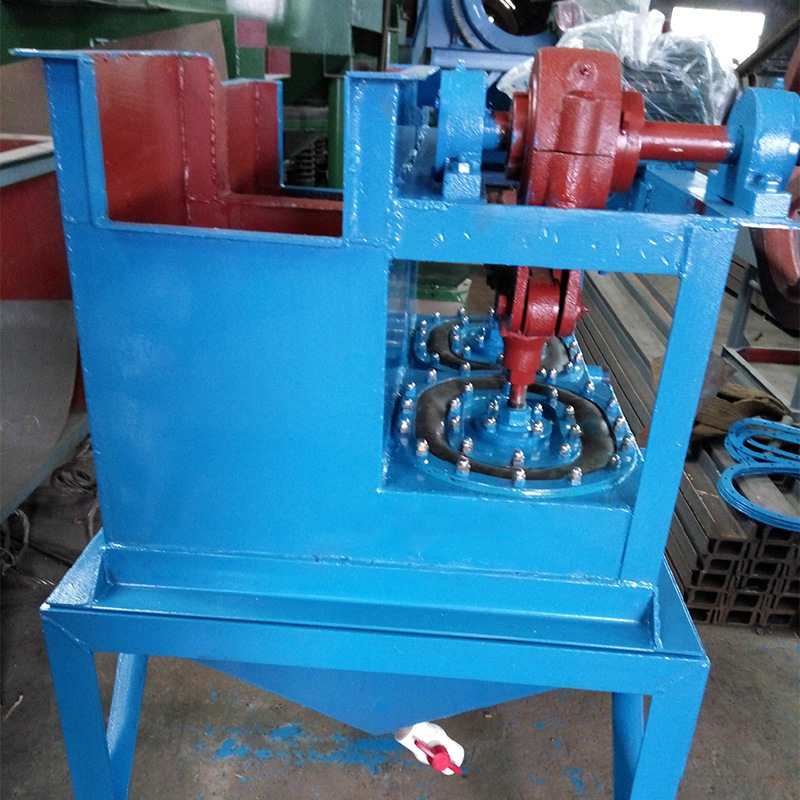

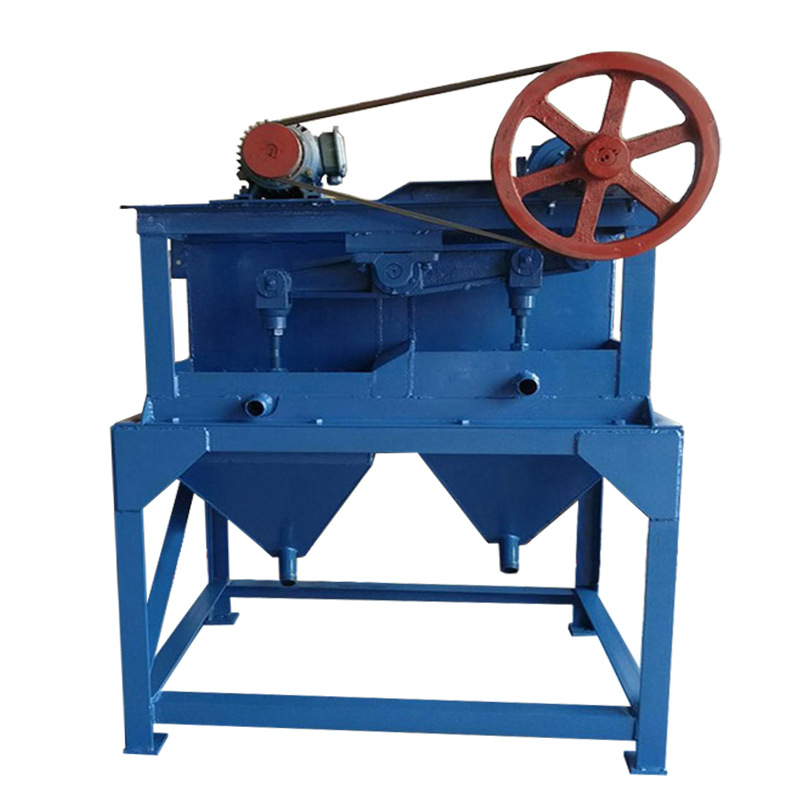

双斗隔膜跳汰机结构由：机身、传动装置、分水器、隔膜和活栓等主要部分组成，机体有两个大小的跳机斗，每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。电动机通过三角皮带带动大皮轮转动，使偏心轴上的连杆上下运动，与此连杆连接的摇臂也上下运动，摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动，进行跳汰。

产品应用范围：

用于选别金、锡、钨、钛、赤铁、铁矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。

产品规格及技术参数：

名称规格	室数	筛室面积（m2）	给矿粒度（mm）	生产能力（t/h）	冲程（mm）	冲次（次/min）	补加水量（t/h）	水压	电动机		重量(kg)
名称规格	室数	筛室面积（m2）	给矿粒度（mm）	生产能力（t/h）	冲程（mm）	冲次（次/min）	补加水量（t/h）	水压	型号	功率(kw)	重量(kg)
100×150隔膜跳汰机	1	0.015	-3	0.018-0.6	-	420		1-1.5	Y80L-4	0.55	130
300×450双室隔膜跳汰机	2	0.27	-12	3-6	0-26	322	2-4	1-1.5	Y90S-4	1.1	745
1000×1000下动型圆锥跳汰机	2	2	1-5	10-25	0-26	200-350	60-80	0.6-2	Y100L-6	1.5	1700
370×360下动式圆锥隔膜跳汰机	2	0.274	6	1-3	43976	200-250	2-5	-	Y90S-4	1.1	240
工革梯形侧动隔膜式跳汰机	3	2.7	-3	12.5-37.5	13-21	170-230	60-90	2	Y90S-4	1.1	2000
670×920跳汰机	2	1.44	4-8	7-10	18-24	240-300	-	-	-	-	-
