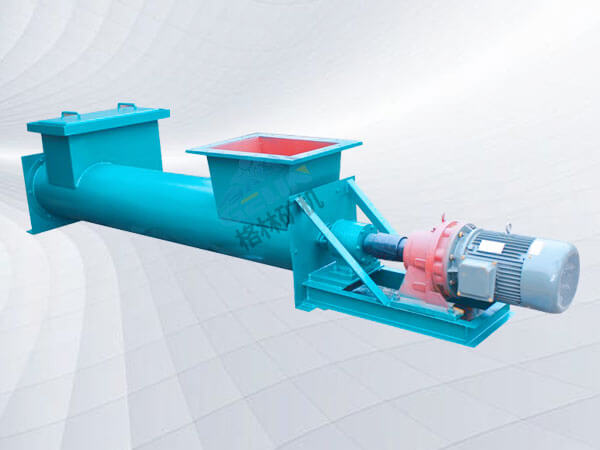

螺旋输送机

产品概况：

螺旋输送机是一种不带挠性牵引件的输送装置，螺旋输送机俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，它适用于颗粒、粉状和小块状物料的水平输送，倾斜输送，垂直输送等形式，其输送距离从2米到70米，规格多种，并可根据客户需求制作。用途：能规则地控制和连续输送粉状和小块状物料，如粮食、饲料、煤粉、水泥、熟料、复混肥、砂、谷类、煤块、石子等。

螺旋输送机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1～2-88《 LS螺旋输送机》专业标准。LS型螺旋输送机直径由100mm～1250mm，共十二种规格,分为单驱动和双驱动两种形式，单驱动螺旋输送机长度可达40m(特大型30m)，双驱动螺旋输送机采用中间断开轴结构，长度可达80m(特大型60m)，螺旋输送机长度级差每0.5m一档，可根据需要选定，螺旋输送机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。中间吊轴承采用滚动、滑动可互换的两种结构，阻力小、密封性强、耐磨性好。滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金等多种材料供用户根据不同的场合选用。吊轴承机外侧置式油杯,便于集中加油润滑。进出料口位置布置灵活,并增设电动型出料口，便于自动控制，还可根据用户要求，配置测速报警装置。

产品规格及技术参数：

LS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直径(mm)	100	160	200	250	315	400	500	630	800	1000	1250
螺距(mn)	100	160	200	250	315	355	400	450	500	560	630
转速(r/min)	140	112	100	90	80	71	63	50	40	32	25
输送量(m3/h)	2.2	7	13	22	31	62	98	140	200	280	380
转速(r/min)	112	90	80	71	63	56	50	40	32	25	20
输送量(m3/h)	1.7	6	10	18	24	49	78	112	160	220	306
转速(r/min)	90	71	63	56	50	45	40	32	25	20	16
输送量(m3/h)	1.4	5	8	14	19	39	62	90	126	176	245
转速(r/min)	71	50	50	45	40	36	32	25	20	16	13
输送量(m3/h)	1.1	3.1	6.2	11	15.4	31	50	77	102	140	198
