小型锤式打沙机

小型锤式打沙机



产品概况:

锤式打砂机(粉碎)机是打碎矿石的选矿设备之一。它能将50毫米以下的矿石或分离不完全矿物中的尾矿、中矿进行打碎,把有用金属从矿石中分离出来,根据选矿厂要求将矿粒粉碎在1~180目左右,然后进入摇床进行分选。它适用于小型矿厂,在一定程度上替代球磨机。易安装,易操作,投入少,见效快。在实际破碎矿石中可以选用不同规格的筛网,小筛孔为2毫米。



产品应用范围:

    锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出,大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨后,通过筛板排出机外。


产品结构说明



上图为打砂机配套柴油机总装产品图

锤子(又称锤头)的转子、转子由主轴、圆盘、销轴和锤子、电机或柴油机、底座支架组成

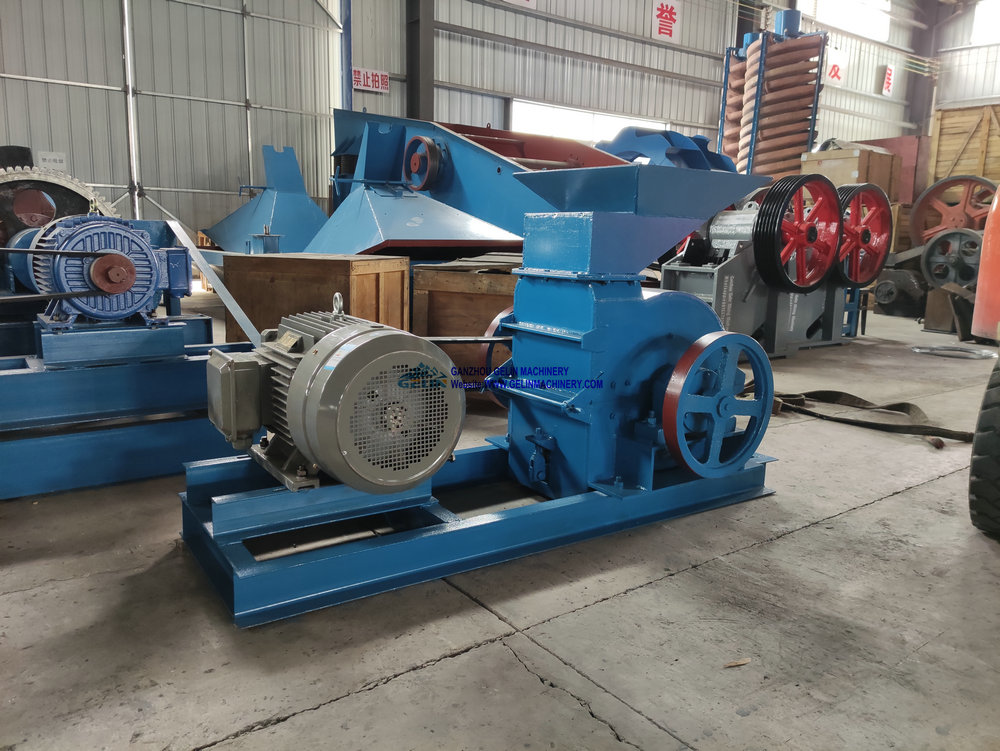

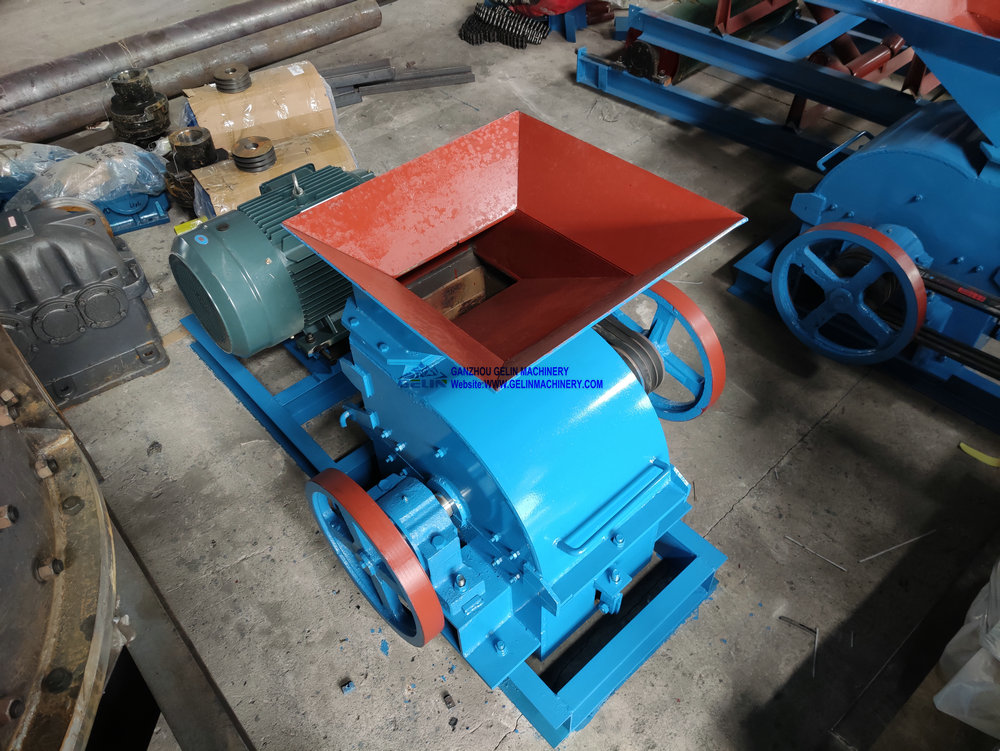

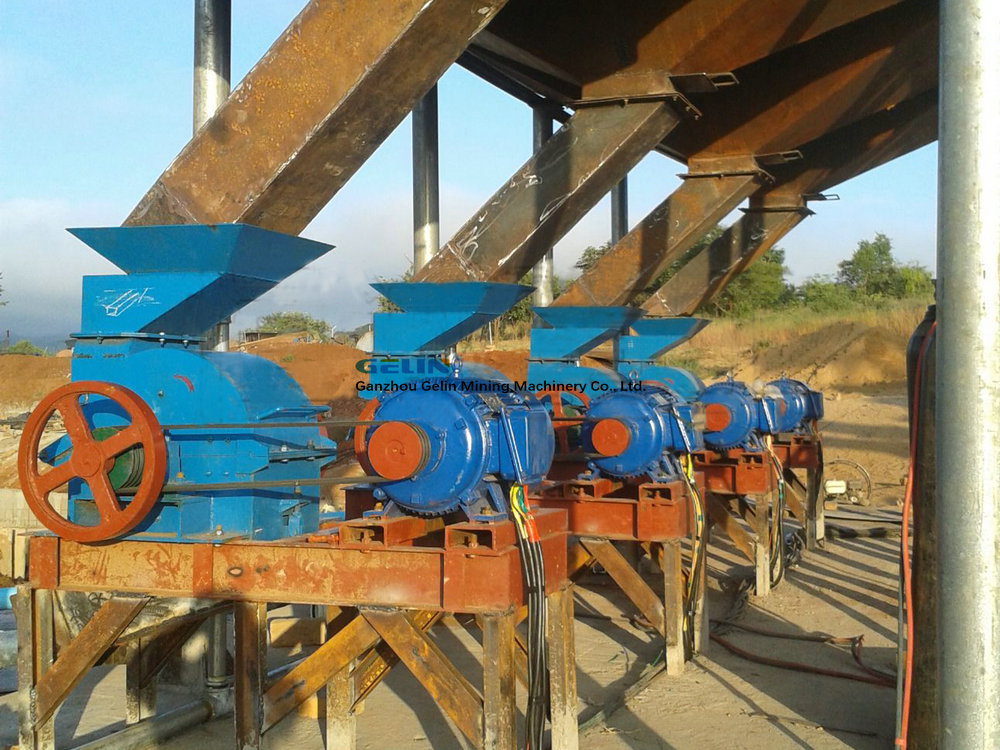

产品实拍图片




产品规格及技术参数:

规格处理能力(t/h)给料粒度 (mm)排料粒度 (mm)电动机机率 (kw)柴油机 (匹)
200*5001-2≤50≥0.155.5-7.524
300*5003-6≤50≥0.1511-1530
400*6005-10≤50≥0.1515-18.545
500*6006-12≤50≥0.1518.5-3055
