XFLB闭路连续浮选机

设备简介：

实验室用XFLB型微型闭路连续浮选机是用少量代表性矿样进行连续浮选试验，试验结果能代表实验室单机小型闭路实验和半工业试验的结果，并能在较短时间提供实验室用或工业性用的选矿指标。

XFLB型微型闭路连续浮选机是自吸式机械搅拌连续浮选机，它是不需要或需要少量辅助设备，设备配置方便可调，完成有色金属、黑色金属和非金属的选矿实验。

设备特点：

1、可模拟生产线，可以用少量的矿样，占用很小空间做出同样的实验数据。

2、每个槽既能独立使用，槽与槽之间又可以连起来使用模拟生产线。

3、数台组合做浮选工艺实验。既节约能源，又可指导和制定生产工艺。

4、采用交流变频器，选矿速度调节范围宽，变速平稳，浮选速度快，选别指标好。

设备结构：

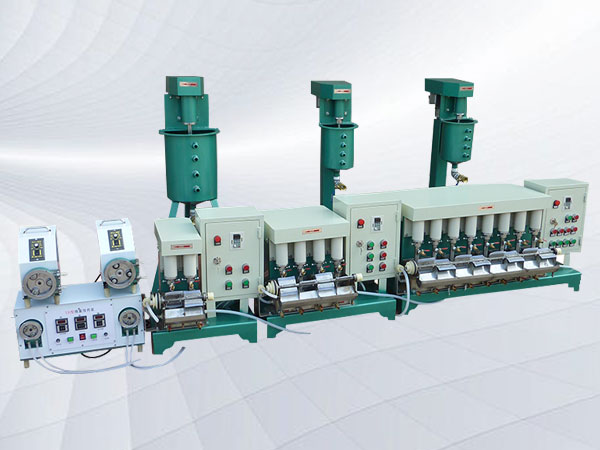

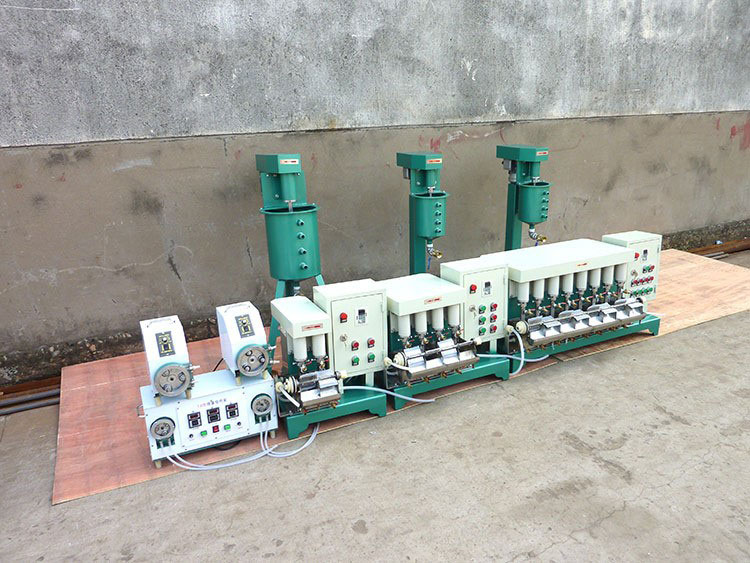

该浮选机由多个组件构成，包括：

储浆桶 1台

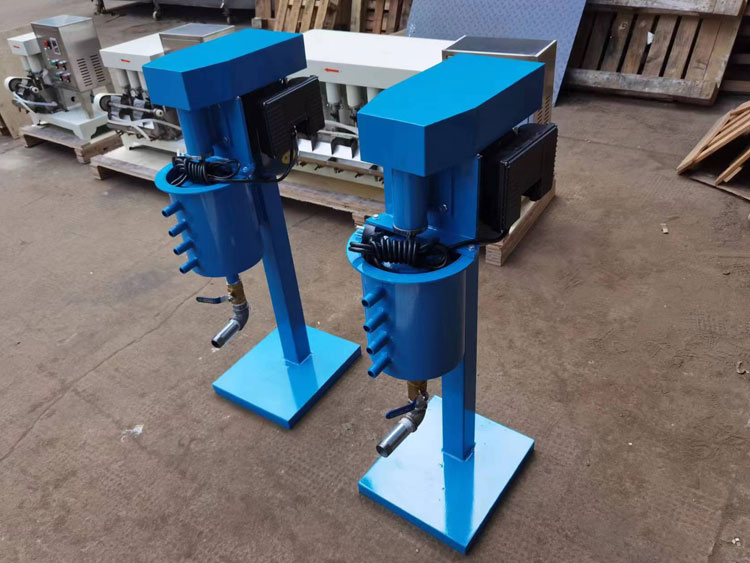

搅拌桶 2台

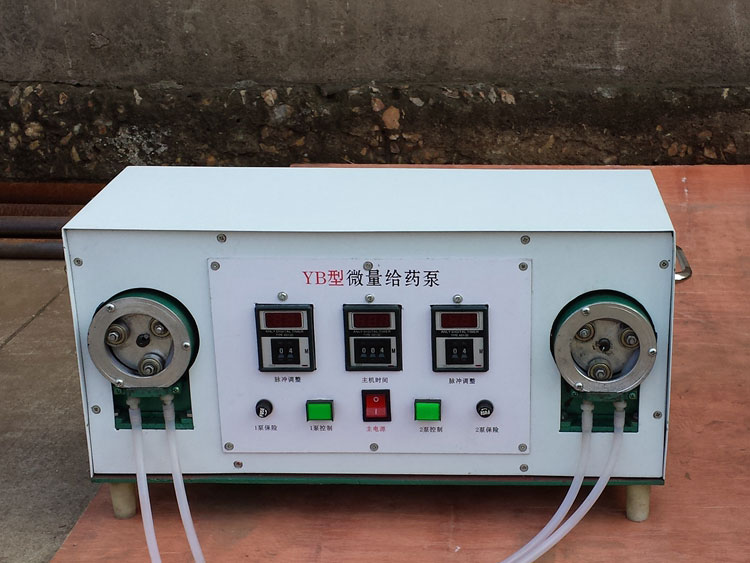

微量给药机 1台

胶管泵 2台

连续浮选机：不同容积（如1升8槽、0.75升4槽、0.5升2槽）的组合。

储浆桶是用来储存磨制调好的矿浆，采用叶轮搅拌使其不沉淀。

搅拌桶通过叶轮旋转搅拌，使矿浆均匀，矿浆自储浆桶流向搅拌桶和浮选机，其流量大小靠改变流道面积来实现。

这种连续浮选机具有自吸能力强、充气量大等特点，矿浆的流动、泡沫产品的流动和空气的吸入是靠叶轮旋转形成负压而导致的中矿返回为可适当加胶管泵。液面调整靠伸缩管，改变伸缩管的长度，即可调整液面高度，调整方便不堵塞。

向给药机供给浮选用辅吸剂、起泡剂和调整剂。

工作原理：

XFLB闭路连续浮选机通过一系列精密设计的操作步骤实现了对矿物的有效分选，其核心在于利用物理化学方法调控矿物表面特性，使目标矿物选择性地附着于气泡上，进而达到分离的目的。

为了提高回收率，未完全浮选出的目标矿物可以通过特定机制返回系统再次参与浮选过程，即所谓的“闭路”操作。此外，还可以通过调整叶轮速度、气泡大小及药剂用量等因素来优化浮选效果。

主要技术参数：

	1升8槽连续浮选机	0.75升4槽连续浮选机	0.5升2槽连续浮选机	储浆桶	搅拌桶
浮选槽容积	1L	0.75L	0.5L	20L	5L
叶轮速度	7.9m/s	7.5m/s	7.5m/s	7.5m/s	7.4m/s
	7m/s	6.9m/s	6.9m/s	6.1m/s	6.5m/s
	6m/s	6m/s	6m/s		5.8m/s
刮板速度	20r/min
刮板速度	30r/min
给矿粒度	≤0.3mm
功率	250W/2槽			180W	90W
处理能力	3-5kg/h
重量	400kg

XFLB闭路连续浮选机的使用操作：

1、按预先编好的浮选工艺流程，选择好所用浮选机的规格和槽数。

2、按工艺流程布置所有的浮选机、储浆桶、搅拌桶、给药机和胶管泵等。

3、根据浮选要求将主轴转速的主轴电机选择为变频无级调速0.1~60Hz转速变频控制按钮，可以无级调整主轴转速)和刮板转速，调整v型皮带。

4、安排好水泵、电源、储矿和排矿设施等。

5、检查浮选机及其辅助设备有无损坏，转动主轴是否灵活，有无卡住现象，液面调整的伸缩有无脱落和漏气。

6、检查搅拌轴和浮选轴的旋转方向，取下皮带罩，拔下皮带，接通电源，调电机皮带轮为正转，即视主轴为顺时针方向旋转，装上皮带及罩，即可工作。

7、调节调浆桶和搅拌桶的流量，将流量管（玻璃管）用乳胶套住，再将乳胶管套在储浆桶和搅拌桶的放矿管上。根据工艺要求的流量大小，用砂轮磨玻璃出口处，改变流道面积，因而达到控制流量的目的。通常出厂时玻璃管出口径基本在2mm。欲保持恒定的液面高度，可将上面的放矿口打开，多余矿浆从此流出，可用泵将流出的矿浆送回储液槽。

8、浮选作业前，应将给药机按工艺要求选择好流量，整理好管道，将配好的矿浆倒入储浆桶内，即可开始试验。

XFLB闭路连续浮选机的维护和保养：

经常检查各紧固件是否松动。

工作前要检查槽内有无东西将轴卡死，叶轮是否脱落，充气装置、输矿管压盖和套筒是否有漏气现象。

主轴轴承每半年更换一次润滑脂，润滑脂的熔点要大于100℃，供油不要过多，以免渗漏到浮选槽内。

刮板轴轴承每次运行前加一点溶机油。

实验完毕应清洗各部并擦干。
