实验室PC锤式破碎机工作原理_ 赣州格林矿山机械有限公司

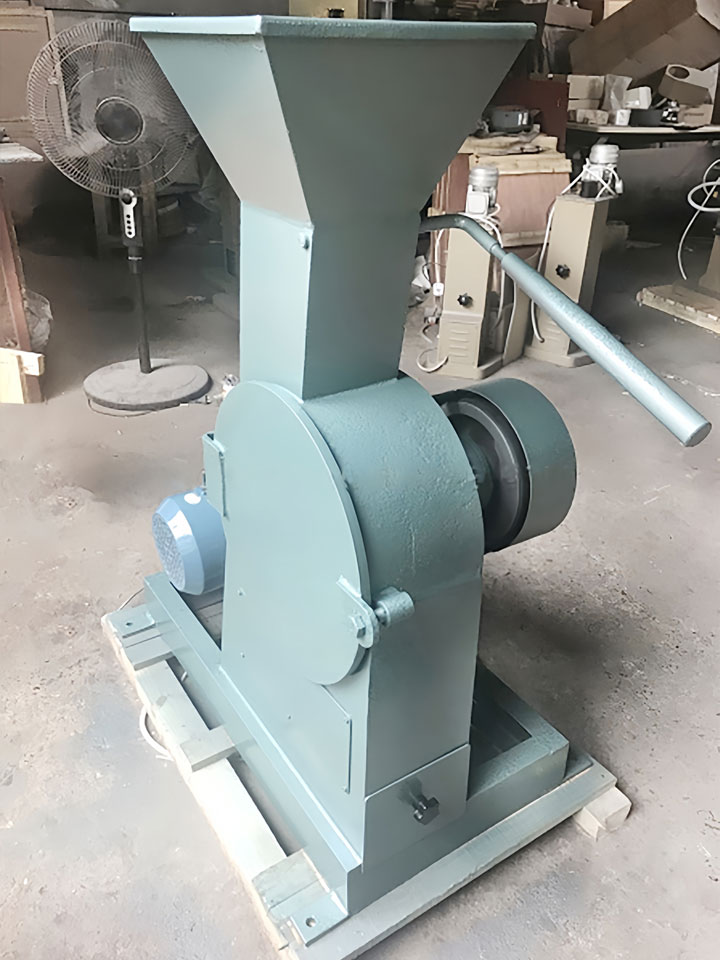

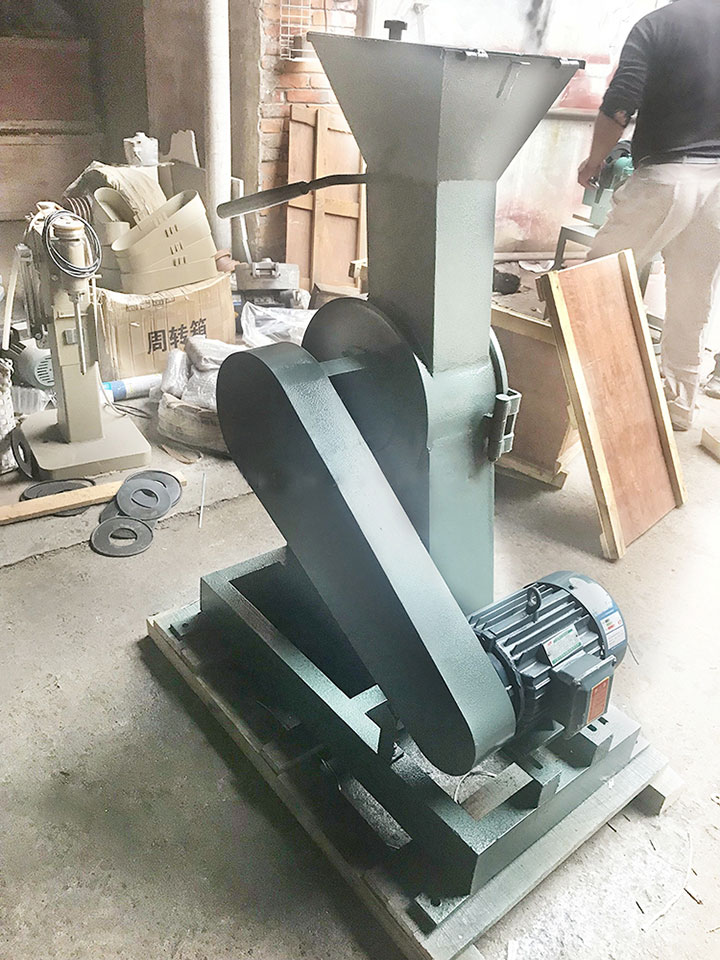

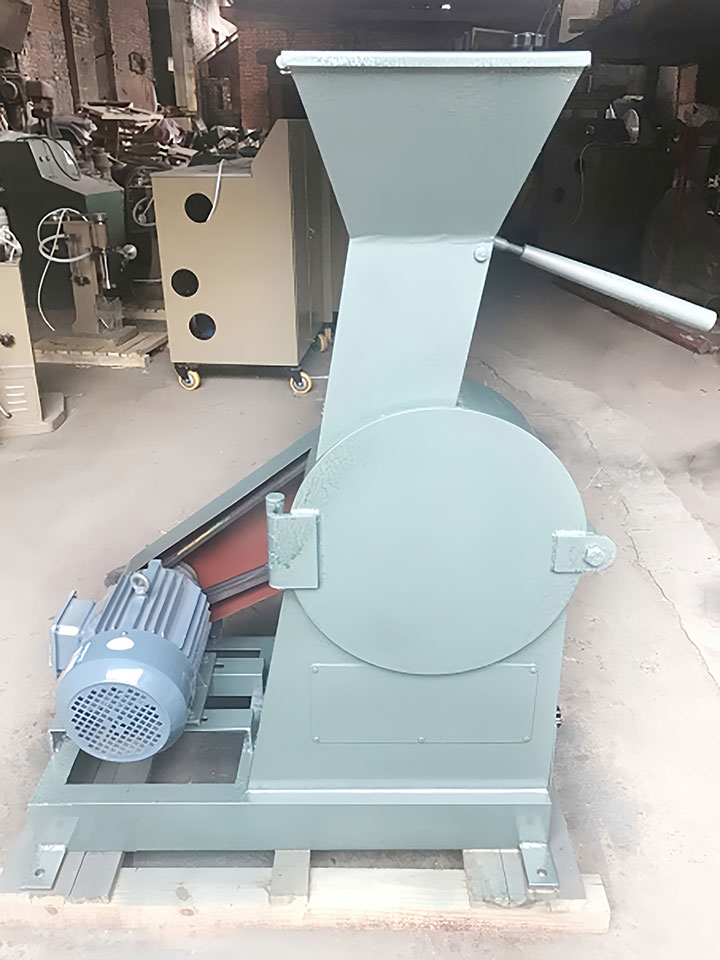

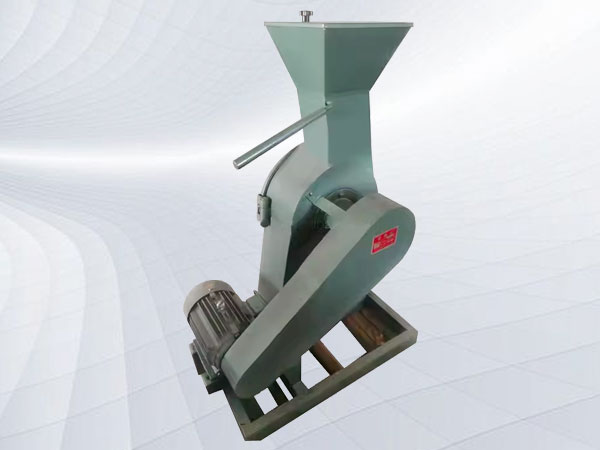

实验室PC锤式破碎机

设备简介：

实验室锤式破碎机经快速转动的锤体与物料碰撞面破碎物料，它具有结构简单，破碎比大，生产效率高等，可作干、湿两种形式破碎。锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa，含水率小于15%。被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。主要用于煤炭、电力、冶金、化工、环保、地质、科研等部门。

设备特点：

1) 全密封设计、无粉尘污染，符合环保要求。

2) 破碎比大，一般为10-25，高者达50。可以将大小不同的原料破碎成均匀颗粒，制样效率高。

3) 锤头采用全宽度高锰钢，对物料进行全断面破碎，工作腔不堵塞，无死角存样现象。

设备结构：

实验室锤式破碎机主要有机体、转子系统、锤头、筛蓖、传动装置、动力部分等组成。机体采用两种结构形式，一种为整体铸造，另一种采用钢板焊接。它主要是将物料聚于体内，供锤头击打，为防止物料与锤击时对机体的破坏，大型的机体内衬有齿板，起到保护机体促进破碎功能。

转子是由主轴、圆盘、锤头等装配而成。是锤击物料的主要机件，当电动机通过皮带轮带动转子时，锤头则以高速旋转，产生强大的击打力，物料进入转子锤头击打带内被击碎。筛篦装在机体下部，被击碎的物料达到所要求的粒度时，即冲出筛篦，落入料斗或料仓内。粒度的大小均由筛篦的大小来控制。变更筛篦的孔隙大小，即可获得不同的粒度。产量的大小也与篦孔成正比。

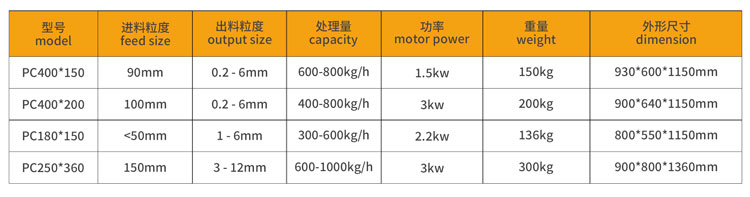

主要技术参数：


工作原理：

实验室锤式破碎机主要是通过锤击方式来破碎物料的。其破碎过程如下：装有锤头的转子，被电动机带着高速转动，物料从料斗给入机内受到高速旋转的锤头锤击，将物料击向对面和下面的筛板。小于筛孔的物料，便透筛而过，大于筛孔的物料继续受到锤击，直至全部透筛落入底座里的接料斗内为止。

实验室锤式破碎机的安装及试车：

机器须安装在避雨的地方，尽可能不露天安装。

电动机须安装在破碎机的后方，化验用的密封锤式破碎机电机装在机壳内。机器有四条地脚螺丝固定在混凝土地基上，地基要留出排料口，其斜度不小于40度。实验用的小型破碎机可以不打地基，也不用考虑排料。但要放在平整的地面上，并垫一层5毫米左右的橡胶板，以达到平稳和减震的作用。

破碎机安装完毕，并地基凝固期后，方可进行试车。试车前再检查一遍所有螺丝是否拧紧，各连接零件是否可靠接触。然后先用人力转动皮带轮，确认为运动不受阻碍时，即可进行空车试验，空车运转0.5小时，仔细观察机器运转情况。机器要无冲击、无噪音，密封处无漏油，皮带轮和飞轮无摆动，机件无松动等现象，轴承温升不65℃。若发现以上故障，必须立即停车进行检修。确认破碎机试运转正常后，即可进行负荷试车。采用次硬度或小块度物料进行工作，如无故障,即可进行正常生产。

实验室锤式破碎机的注意事项：

为了保证机器长期良好使用，对各活动机构及轴承内经常加注钙基脂，各轴承内每60天加油一次。

破碎机启动后运转速度达到正常速度后，方可喂料，无料斗的机器，加料应从正前加入，不需从侧面加入，以防止机器偏载造成事故。并严格防止钢铁，超硬度岩石进入机器，以免损坏机件。小型锤式破碎机喂料，用手动控制闸板控制进料量。

锤式破碎机容易产生飞溅，尽管采用了避溅措施，工作时还是要特别小心。大型锤式破碎机的泻料为斜槽自流式，与其他设备配套安装。小型的实验设备为料斗承接，当一个破碎周期结束后，用脚把脚踏板压下，然后用手即可将接料斗抽出。

每班启动时，要仔细检查破碎机的各部螺丝是否松动，工作中要经常性地观察工作情况，发现异常情况时，要停止工作，彻底处理并排除故障，防止损坏机器。运转时，严禁任何清理工作和安装撤卸皮带，禁止用手或撬杆从装料口内取出矿石，或移动大块矿石的位置，防止事故发生。停车之前，必须先停止给机器供料，待机器内的物料全部漏出完后，方可停机。
