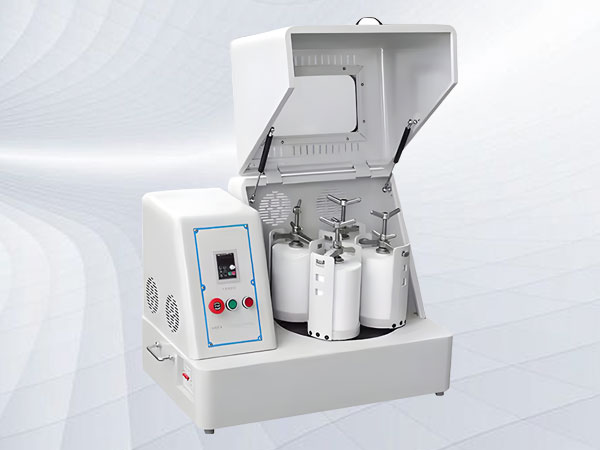

XQM方形行星式球磨机

设备简介：

XQM系列行星式球磨机是混合、细磨、小样制备、纳米材料分散、新产品研制和小批量生产高新技术材料的必备装置。该产品采用对称四筒设计，配套四个同款的球磨罐使用，一次实验同时获得四种大小不同、材料各异的样品。配用真空球磨罐，可在真空状态下磨制试样。能用干、湿两种方法研磨和混合样品，研磨细度最小可至0.1μm。

行星式球磨机具有体积小、功能全、效率高、噪声低等特点，并具有定时关机、自动定时正、反转功能，能按需要自由选择单向、交替、连续、定时与不定时运行方式，提高研磨效率。研磨效果受多种因素影响，包括磨筒的转速、磨球的大小和数量、物料的性质以及研磨时间等。通过调整这些因素，可以实现对不同物料的研磨需求。

该产品广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、美容、环保等部门，是科研单位、高等院校、企业实验室获取微颗粒研究试样的理想设备。

基本结构：

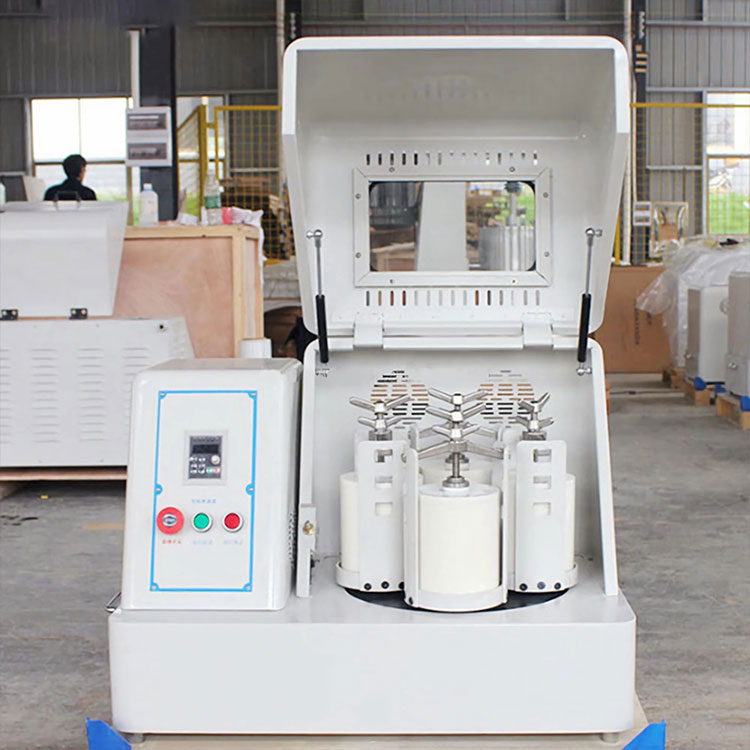

行星式球磨机主要由操作面板、可视窗、气动撑杆、球磨罐、研磨球、转盘、齿轮安全锁压杆、变频器等部分组成。设备装有安全开关，可以防止设备在安全外罩打开的情况下启动，以免发生安全事故。

主皮带：松紧度可调，长期使用不易打滑，延长了使用时长。

变频器：具有欠压和过流保护，可以对电机进行一些必要保护。

操作面板：可以根据工艺要求设定转速、正反转交时间和总的研磨时间。

转盘：实际上是一个行星轮系，上面是支承盘，下面是皮带轮，两者由销轴连接成为一个整体。

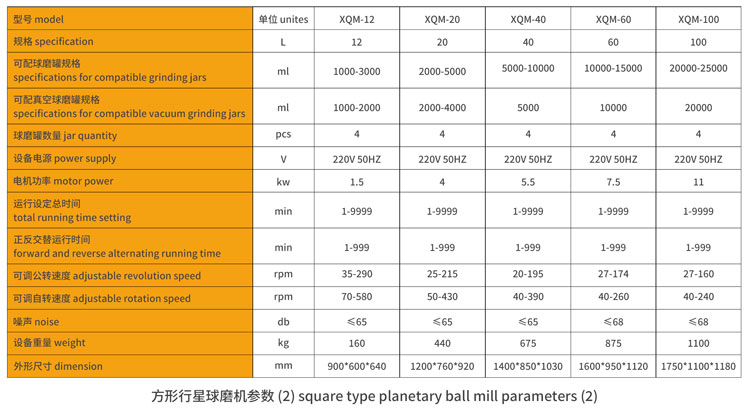

XQM方形行星球磨机主要技术参数：



工作原理：

其工作原理是利用磨料与试料在研磨罐内高速翻滚，对物料产生强力剪切、冲击、碾压达到粉碎、研磨、分散、乳化物料的目的。

行星式球磨机是在同一转盘上装有四个球磨罐，当转盘转动时，球磨罐在绕转盘轴公转的同时又围绕自身轴心自转，作行星式运动。在公转和自转的作用下，磨筒内的磨球和物料进行高速运动。磨球之间以及磨球与磨筒内壁之间发生频繁的碰撞和摩擦，对物料进行撞击、研磨和混合。这种复杂的运动方式使得物料能够迅速被粉碎并达到所需的细度。

设备特点：

1、设备外壳采用较厚钢板焊接成型工艺，强度高，耐冲击，抗变形，做工精细，坚固美观。

2、机加工零件材料严格热处理工艺，采用数字化加工技术；齿轮箱采用准密封槽嵌入式结构，传动齿轮选用耐磨精密齿轮，齿条及结构设计采用共振因子，确保设备长期高负荷工况下稳定、安全可靠运行，并实现机器运行时有效降噪。

3、易更换液体油的自润滑装置设计，噪音低，强度高，并配有液体油位计。
