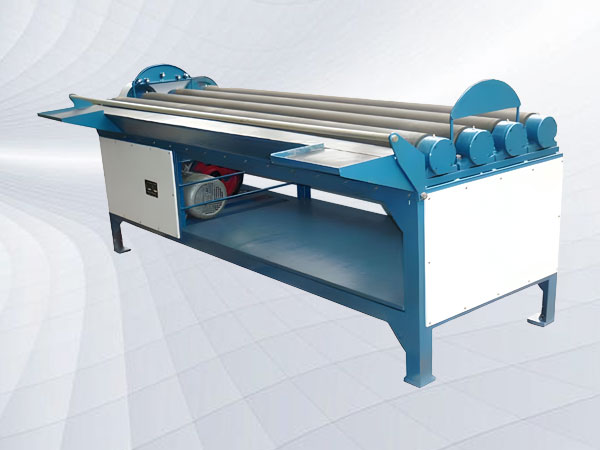

XMB四辊五十筒棒磨机

设备简介：

XMB四辊五十筒棒磨机，是一种干、湿两用磨样机。采用了两种不同断面形状的磨矿介质，配备了两种规格磨筒。该机一次可带动50个磨筒进行矿物研磨，磨矿效率高，操作方便，安全可靠。可供冶金、建材、地质、化工和煤炭等实验研究单位，及选矿厂进行矿石可选性研究，或供其它工业部门磨细少量物料之用。是黄金样品磨细的理想设备。

设备特点：

1、采用多辊多筒结构设计，增强研磨效果，提高工作效率。

2、支持连续工作方式，确保生产流程的顺畅无阻。

3、低耗电量，节能环保，降低企业运营成本。

4、磨筒可棒磨，也可球磨；可干磨，也可湿磨。可配最大磨筒数为50个。

设备结构：

由主机(机架、主副辊筒、电机及传动、磨筒托架等部分)和两种不同规格的磨矿滚筒所组成。

工作原理：

四辊五十筒棒磨机由机架、主副辊筒、电机及传动、磨筒、托架等部分和两种不同规格的磨矿滚筒所组成。

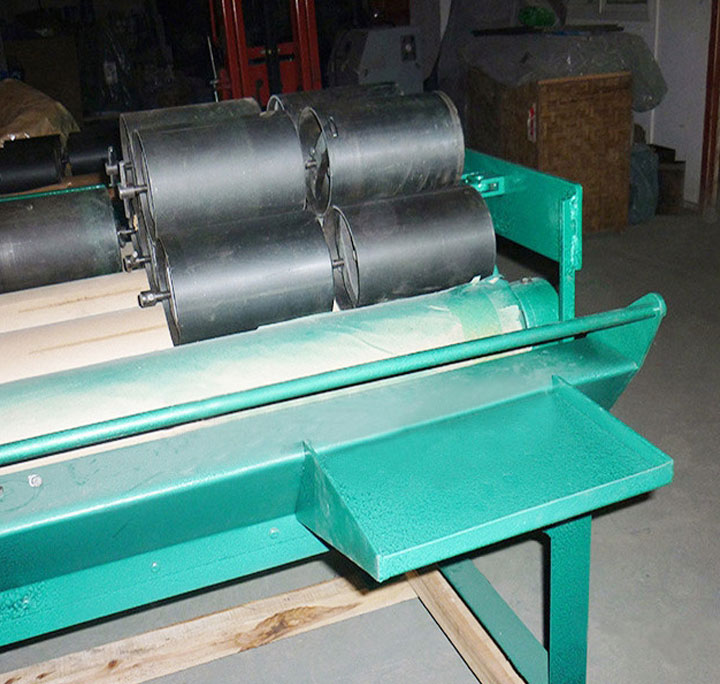

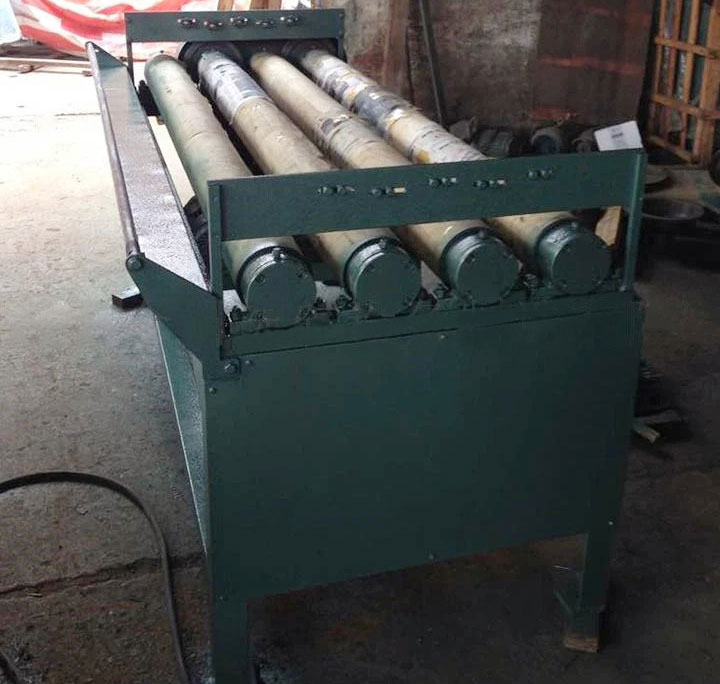

两种不同规格的磨矿滚筒按使用需要可以单独或同时放在主机上三层平行排列的橡胶辊上，主动电动机经两级三角皮带减速，使中间轴上主动辊有两级不同转速，以适应各种磨矿的要求。磨矿滚筒放在胶辊上因受摩擦力的作用在主、从胶辊上滚动，使滚筒中磨矿介质在筒壁内产生冲击、磨剥的作用而进行磨矿。磨筒在磨矿同时具有自行混匀功能。

四辊五十筒棒磨机主、从动辊子间的距离可按滚筒的大小进行调节，一般出厂时已调好。该机滚筒可连续工作不需要停车，当矿样磨到一定时可用手将滚筒扒出落在工作台上。

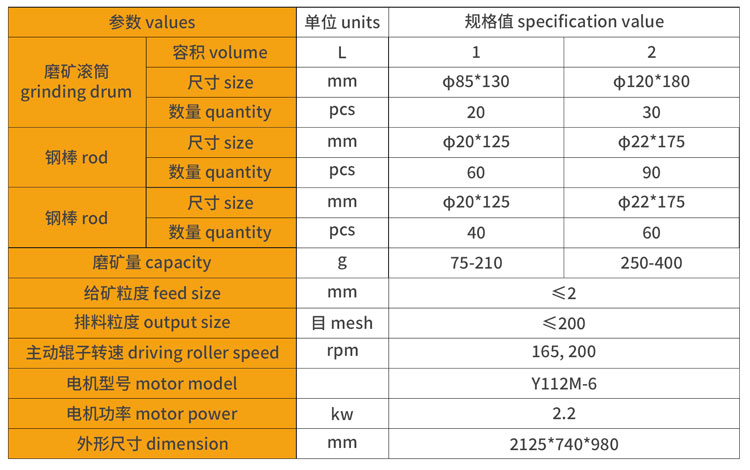

主要技术参数：


应用领域：

1、适用于矿山开采中的矿石研磨，提高矿石处理效率。

2、在冶金行业中，对矿石进行细磨，以便后续提炼。

3、可用于建筑材料的研磨，满足建筑施工需求。

XMB四辊五十筒棒磨机的定时控制操作方法：

(1) 接通电源(380V，50Hz)，将设备可靠接地。接通断路器，可见电源指示灯亮;

(2) 设置好工作时间，按下运转按钮，运转指示灯亮，设备开始工作并计时。

(3) 到设定工作时间，设备停止运转。

(4) 特殊情况需要停机时，可直接按“停止按钮”或断开“断路器”停止工作。

XMB四辊五十筒棒磨机的操作注意事项：

1、正式工作前，应调整设备水平程度，减少磨筒工作时的偏移(偏移量较大，也可调整主、从动辊子间的距离)设备可正常运转，可利用废物料进行清理运转，直至筒壁和钢棒清理干净。

2、将磨筒整齐平放在胶辊上，然后开车，初次及设备使用初期应观察设备运转及磨筒运转情况。磨筒在工作时会略有偏移，两端挡板会起作用 (注意偏移量不能过大，给挡板以较大压力)。视状态，作出必要调整。

3、磨至规定时间，取下滚筒，打开盖板将物料倒入容器内，将钢棒和筒壁清扫(洗净)干净。以备下一次作业使用。

4、设备较长时间不使用，应将磨筒充满防锈用石灰水，盖好盖子，放入箱内保存备用，用棉纱或抹布将机器各部位擦净，切断电源。

5、磨料筒加入物料，锁紧磨筒注意压条位置。放置不当会造成磨筒工作时偏移，并损伤胶辊。

XMB四辊五十筒棒磨机的设备维护：

设备的润滑点共四处：

(1) 电动机、中间轴承座一般不再加润滑脂。

(2) 主副辊筒每月加注一次润滑脂。

(3) 挡板轴承，每班清扫粉尘，用机油加一、二滴油即可。
