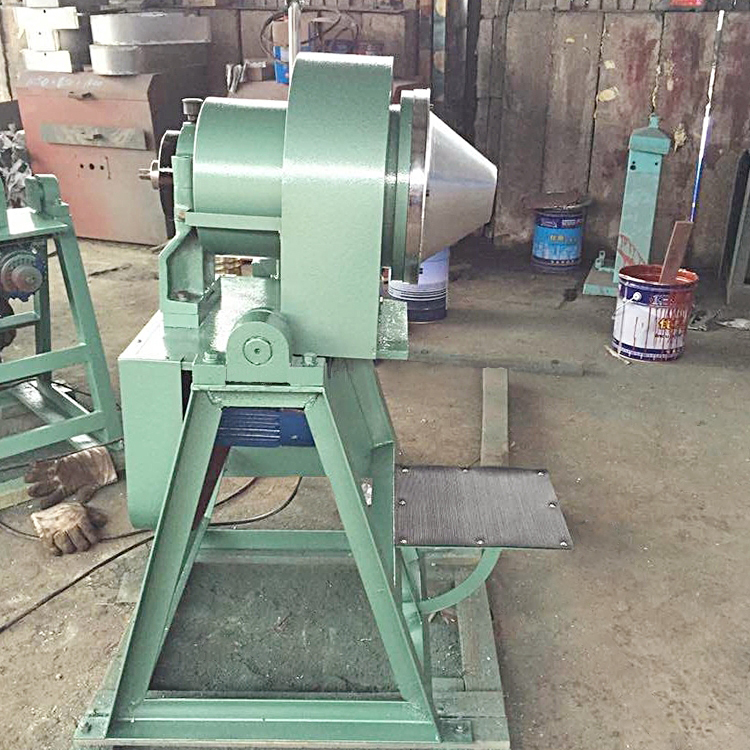

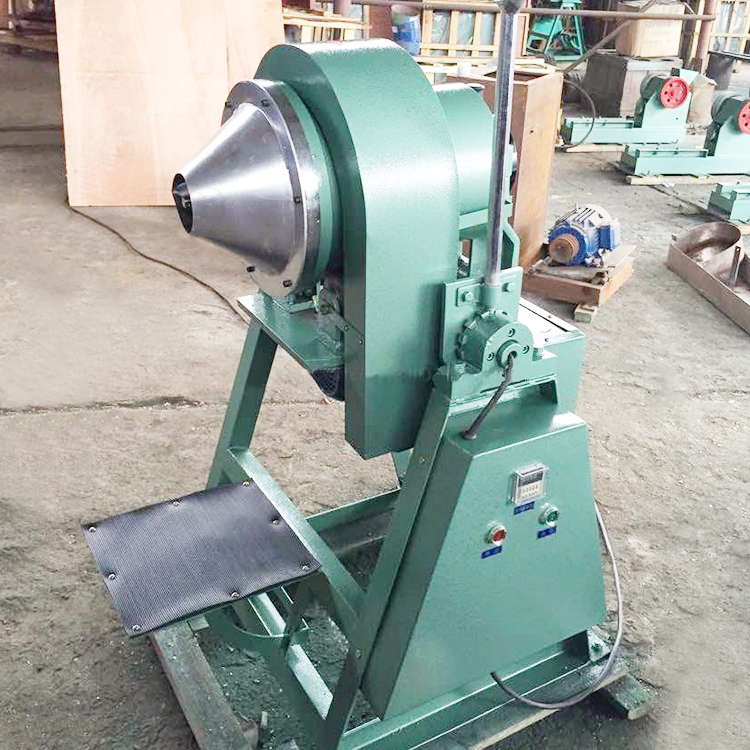

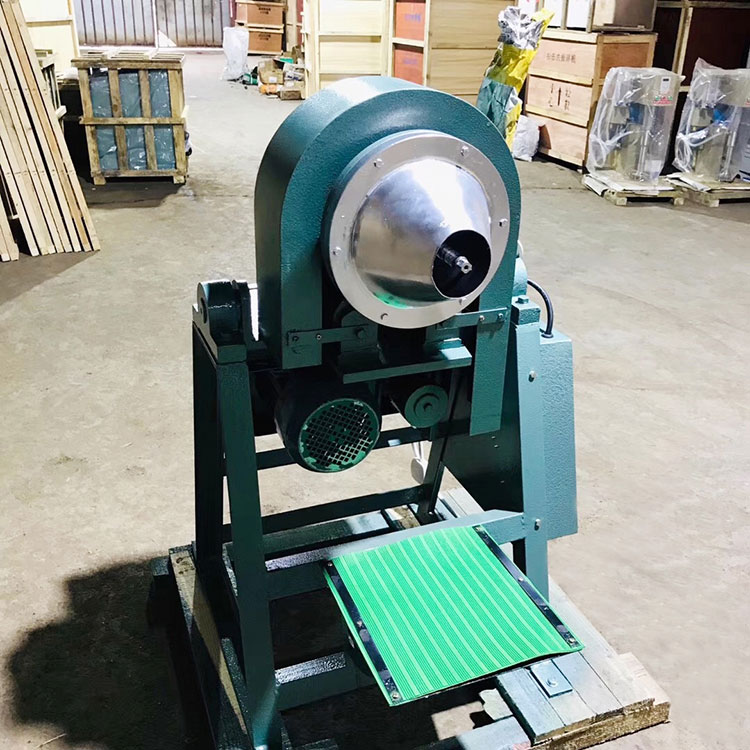

XMB棒磨机

XMB棒磨机


产品简介:

XMB棒磨机是一种高效的研磨设备,适用于实验室湿法磨细矿石或其他物料之用。也可以将钢棒换成钢球做球磨机使用。但棒磨时,磨细产物粒度组成较均匀,过粉碎现象较小,且效率较高。

XMB棒磨机通常用作矿石可选性实验研究和人工重砂磨细矿石的研磨机。



设备特点:

1、采用磨棒作为研磨介质,可以在较短的时间内实现细磨效果。

2、一次磨矿量大,给料、出料,筒体电动控制,无需手动。

3、使用安装不需基础或工作台,移动方便,占地面积小。

4、能够有效保持物料的粒度均匀性和稳定性,适合于各种类型物料的加工需求。




结构说明:

XMB棒磨机主要由筒体、钢棒、托架、电机、机架等组成。球墨铸铁筒体与大皮带轮用螺钉联为一体。筒体一端为开口,另一端为空心轴颈;两端分别承在一对托和一个主轴承上。主轴承座和托架,分别装在可转支180°的支承板上。支承板用两个轴承轴承座装在机架上。支承通过回转操纵手把及定位板,可以从水平左右偏转22.5°、67°、35°、及90°,以完成装矿、排矿、倒棒和充满防锈石灰水等动作。

筒体右端有给矿口塞,左端有排矿口盖。工作时,用一专门扳手,按顺时针方向拧紧压紧螺栓,使排矿口盖上的密封橡胶垫与筒体端面密合而起密封作用;排矿时,只需逆时针方向拧动压紧螺栓三、四圈,使盖子向外退出6~10mm,不用将盖子取下即可排矿。在排矿口端安设了集浆罩,在设计工作转速内完全消除了转动清洗时矿浆飞溅的现象。

电机及中间轴装在支承板下面,以便与上部的重量配置均衡。传动的两级皮带每级均可调节皮带松紧,以保证合适的磨矿工作转速。

为适应多种接矿容器的使用,托盘可以上下升降。机器的电器均已安装好,接上电源和地线,即可按使用要点开车运转。


工作原理:

工作过程中,磨棒通过筒体的旋转产生离心力,使其按照一定规律在筒体内进行运动。物料在进入棒磨机后,首先由磨棒的碰撞作用受到冲击,随后再通过磨棒之间的相对运动进一步进行研磨。由于磨棒的连续运动,可以使物料在短时间内实现充分的混合与研磨,从而达到所需的颗粒细度。



主要技术参数:



XMB棒磨机的安装、使用与维护

1、安装

(1)本机不需另高安装基础或工作台,使用、移均很方便。

(2)机器定位装后,即可着手清理包装油脂,检查滑情况,接上电源和地线,试开车,并确定运转方向。

(3)利用废物料及磨矿介质进行清理运转,直至将磨矿介质和内筒壁清理干净为止。

(4)将筒体向排矿端偏转90°,充满防锈用石灰水并塞紧,即可存放备用。

2、使用

(1)按润滑要求,进行润滑;

(2)倒出防锈用石灰水。若需新配钢棒,则可将钢棒从给矿口倒出(扳动迥转操纵手把,往后转90°)。不变的话,则只需从排矿口放出石灰水即可;

(3)将筒体向排矿端偏转至*格位置(即22.5°),开车,用清水冲洗磨矿介质及筒壁,至冲洗干净为止。必要时,安正常磨矿程序,用欲磨物料磨洗磨矿介质及筒壁;

(4)关闭排矿口,依次加入水,矿石和药剂,关闭给矿口,然后将筒体恢复到水平位置,即可开车进行磨矿;

(5)磨至时间后,停车。将筒体向排矿端偏转至*格位置,打开矿口,将矿放入盆内。取下给矿口塞,用胶管引入清水,将塞及筒中的矿浆冲洗出去,zui后开车,并向排矿端来回偏转定位手把,使钢棒充分搅拌洗净为止,待停车后将水倒完;

(6)关闭排矿口,却可进行下一次作业。或充满防锈石灰水,关闭给矿口,用棉纱或擦布将机器盖好,直至下次使用。

3、维护

机器的润滑点共四处:

(1)筒体主轴承每次工作时,拧动油杯盖子半圈。

(2)中间轴两铜套位,每月工作前,拧动油杯盖子半圈。拧动时,可将支承板转动,使中间轴成垂直位置,以便于操作;

(3)支承板两轴承承位,用机油每季加三、四滴即可;

(4)电动机两端滚动轴承,每年换油一次,可以加普通钙基润滑脂。

主轴承及中间轴用钙基润滑脂。根据需要随时加满油杯备用。建议不要采用钠基润滑脂,以免因冲洗飞溅接触后造成润滑脂皂化失效。
