XFD-12多槽浮选机（不锈钢款）
产品概况：
XFD-12多槽浮选机（不锈钢款）是一种专为实验室和小型生产环境设计的高效浮选设备，适用于矿物加工、冶金工程等领域的样品处理。广泛用于35目以下粒级的有色、黑色、非金属及煤的浮选；也可用来进行125-3000g浮选试样的浮选试验。
不锈钢浮选槽具有耐腐蚀性强、机械强度高、耐高温、易于清洁与维护等特点。
结构组成：
XFD-12型实验室浮选机由升降机构、机械无级变速机构、机头部分、定子、转子部分，和控制开关等主要部件组成。
所有部件均与立柱联接。主轴按顺时针方向转动，运动由电动机皮带通过三角皮带经主轴皮带轮传至主轴带动叶轮旋转，松开调速拼帽旋转调速螺丝即可调整叶轮转速，转速表用连轴节与主轴上端连接，测定叶轮转速。
主轴叶轮升降是借摇动手柄，同时拉出把手进行，当摇到所需位置后，放回把手，主轴即固定在该位置上。
槽子由槽底下四个圆柱销固定在底座的方孔上。
产品规格及技术参数：
XFD-12技术参数 | |
选槽容积(L) Groove capacity | 0.5、0.75、1、2、4、8 |
叶轮转速(转/分） Rotary speed of imrller(RPM) | 700-2000 |
给矿粒度(mm) Feeding granularity | 0.2 |
电动机 Motor | JW8324型 250W |
叶轮直径(mm) Diameter of impeller | φ54、φ73、φ95 |
外形尺寸(mm) Boundary dimension | 560x460x860 |
重量(kg) Weight | 58 |
产品优势：
1、一机多槽，主机利用率高。

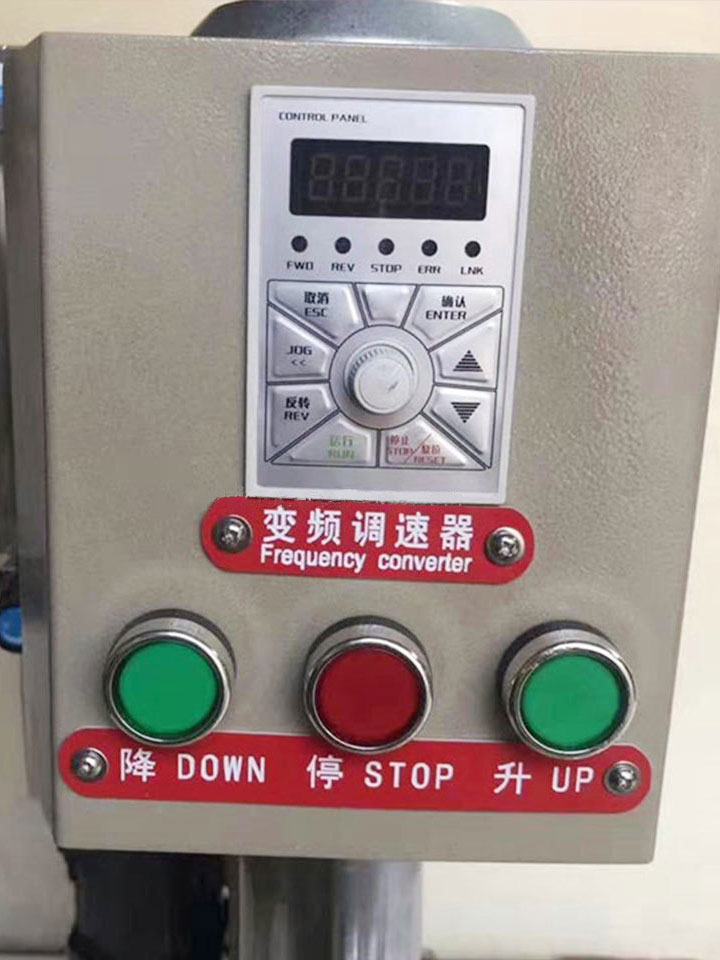

2、采用交流变频器，选矿速度调节范围广，变速平稳，浮选速度快，选别指标好。
3、叶轮搅拌速度，液晶数字显示，调整方便准确，运转可靠。
4、叶轮低速搅拌时，具有吸气量大，气量可以调节的特点。
5、电机和叶轮搅拌部分的上下运动，只需轻轻旋转右边的把手即可。
工作原理：
XFD-12多槽浮选机通过气泡浮选技术实现有用矿物与脉石矿物的选择性分离。将待处理的矿石磨细后制成矿浆，并加入适量的浮选药剂（如捕收剂、起泡剂等）。这些药剂的作用是调节矿物表面性质，使得目标矿物能够选择性地附着在气泡上。每个浮选槽内配备有机械搅拌器或空气压缩机系统，用于向矿浆中通入微小气泡。通过调节气量控制阀，可以精确控制进入每个浮选槽的气体流量，以优化浮选效果。在药剂的作用下，目标矿物颗粒会变得亲水性降低，疏水性增加，从而更容易附着在气泡表面。随着气泡上升，附着在其上的矿物颗粒也随之被带到矿浆表面形成泡沫层。浮选槽顶部设有刮板装置，用于将形成的泡沫层（含有富集的目标矿物）刮取并收集到指定容器中。这一过程确保了有用矿物的有效回收。未附着气泡的脉石矿物则留在矿浆底部，作为尾矿通过排矿口排出系统。
多槽浮选机的安装、调试与操作：
浮选机安装在工作台上，可用四个底座螺丝调整水平。
电动机接电时，应检查气旋转方向、要求电动机带动的主轴叶轮按顺时针方向转动。
浮选机的转速是由直接位于机盖上面的手把调节。只有当机器运转时才能调节转速。
浮选机叶轮升降是通过摇动手柄，同时拉出小把手实现。注意叶轮升降过程中，小把手不能放回；待位置确定后放回。同时注意小把手拉出、放回要轻放。升降机构为适应搅拌条件，可固定于任何需要的高度。
叶轮、定子、空心轴可换。其叶轮与主轴右旋螺丝联接，定子与空心套左旋螺丝联接，空心轴与机头左旋联接，更换时注意旋转方向。
循环筒由三根橡胶带均称地与定子连接。
转速表与主轴可根据需要接通或脱开，把转速表针转动90°即可接通读转数，顺时针转动90°时则脱开。
机盖安装注意机盖上的转速表联轴节对准衬套孔，调速螺丝旋到高位置时，才能压紧固定螺母。
三角皮带安装：将电机固定轴沿机头孔滑动，调好松紧度，拧紧机头两边的固定螺丝，将电机固定，适当加大量皮带的距，可获得较高的主轴转速，相反适当减小距则可能获得较低的转速。
擦洗器安装：卸下空心轴，拧上附件XFD-12-00-05轴承压盖，在主轴螺丝上安装附件XFD12-00-03单向搅拌叶轮或XFD-12-00-04双向搅拌叶轮，XFD-12-00-02搅拌箱安装在底座方孔上。通常以70-75高浓度矿浆，转速约800转/分时，擦洗效果好。
多槽浮选机保养及注意事项：
空心轴上的气门是气路切断和接通的主阀门，流量计上的阀门是微调阀门，注意启闭顺序，防止矿浆冲入流量计内。开启时应为：启动电机-开主阀门-开微调阀门；停机时应为：关主阀门-停电动机。
空心轴上端的密封圈应定期检查，防止因其损坏而使矿浆漏入轴承而破坏。
安装及检修后，初运转时均应检查在清水中的气密性，即在关闭主阀门，启动主轴，启动后在定子四周无气泡射出，所加清水应与槽子的名义容积相符，其转速为不从循环筒抽筋空气时的高转速。
本机运转部分的润滑无特殊要求；转速表定期注入仪表油。
流量计脱离系统后，本机的吸气量发生很大变化，使用时应注意。
