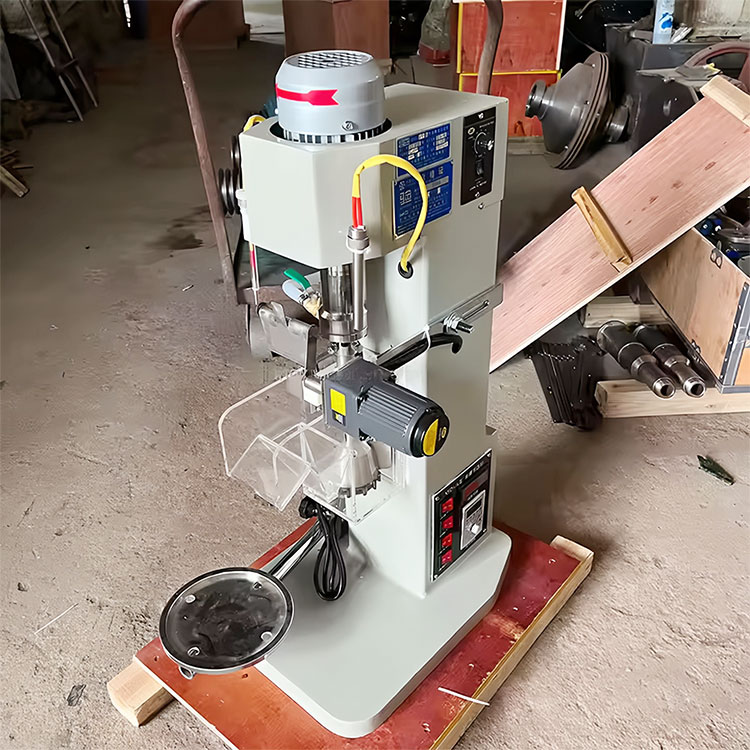

XFD-IV型单槽浮选机

产品概况：

XFD系列单槽浮选机是一种吸气机械搅拌式浮选机，集吸气、吸浆、浮选三种功能于一体，通过内部矿浆的循环流动保证矿粒与气泡有着较大的接触几率，保证有用矿物充分的回收。在地质、冶金、建材、化工等矿山和科研部门实验室得到广泛的应用。

XFD-Ⅱ型、XFD-Ⅲ型、XFD-IV型是XFD-I型单槽浮选机更新换代产品。

XFD-Ⅱ型单槽浮选机采用变频技术，叶轮无级调速，数字显示，调整精确，运转可靠。

XFD-Ⅲ型单槽浮选机，变频温控，采用外气装置，充气可调、准确稳定。

XFD-IV型单槽浮选机，直联式，在XFD-Ⅲ型的功能上，增加了一个无级调速的刮板。

XFD型系列浮选机有下列主要部件组成：

1机座 2托板 3槽体 4搅拌部 5刮板部分 6主轴部分 7护罩 8电机 9流量计 10控制开关 11刮板

所有部件都紧固在机体上，主轴1按顺时针方向转动，运动由皮带轮通过皮带道主轴皮带轮、主轴可得三种不同的速度、刮板的转动有刮板电动机通过皮带轮带动，可得二种不同的速度、刮板的位置可通过蝶形螺母调节高低。

XFD-IV型单槽浮选机主要技术参数：

序号	技术参数	单位	数值
序号	技术参数	单位	XFD-IV-0.5	XFD-IV-0.75	XFD-IV-1	XFD-IV-1.5	XFD-IV-3	XFD-IV-8
1	浮选槽容积	L	0.5	0.75	1	1.5	3	8
2	叶轮直径	mm	Ф45	Ф45	Ф55	Ф60	Ф70	Ф100
3	叶轮转速	转/分	0-2800	0-2800	0-2800	0-2400	0-2400	0-1400
4	刮板转速	转/分	0-30
5	给矿粒度	mm	0.04-0.25
6	电机	W	120	120	120	120	120	250
7	电压	V	220
8	外形尺寸	长mm	440	440	440	440	440	700
		宽mm	390	390	390	390	390	470
		高mm	750	750	820	820	870	920
9	重量	kg	30	30	32	32	35	80

产品特点：

1.主轴采用不锈钢材质，耐酸耐腐蚀作用，叶轮盖板材质为中硬耐酸橡胶。

2.浮选槽材质为有机玻璃槽。

3.刮板皮带为牛皮，不易断裂。

4.做工精细，外观整洁，喷漆均匀。

工作原理：

单槽浮选机的工作原理是在其浮选槽内通过浮选药剂与不同矿物发生作用，增大有用矿物与脉石矿物表面疏水性的差异来达到分离的目的。由电动机三角代传动带动叶轮旋转，产生离心作用形成负压，一方面吸入充足的空气与矿浆混合，一方面搅拌矿浆与药物混合，同时细化泡沫，使矿物粘合泡沫之上，浮到矿浆面再形成矿化泡沫。然后通过槽体表面的集中槽或接泡器收集，最终实现矿物的分离和回收。
