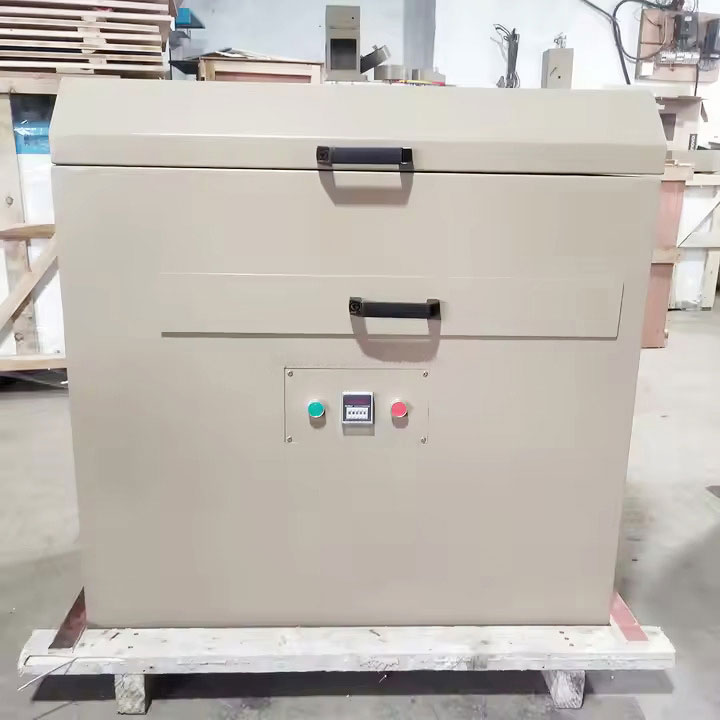

XMB三辊四筒棒磨机

设备简介：

XMB-70型三辊四筒棒磨机，是定型的实验室用磨矿设备系列中小规格的起点设备。该机型采用三辊四筒的组合结构，干、湿两用型，磨矿滚筒的容积有0.25L、0.5L、1.0L和2.0L。可以单筒或多筒同时磨矿，亦可用钢球代替钢棒作球磨机使用。为实验室中普遍使用的FD系列单槽浮选机和FG系列挂槽浮选机或相应规格的浮选机及其他仪器配套使用的设备。

注意：为了保证磨矿滚筒在较佳参数下运转，磨矿时，须按表中推荐的钢棒配比制度工作，否则将使磨矿效率显著降低，甚至使磨矿正常状况受到破坏。用户也可通过系统试验，另行选择。

设备特点：

1、可以单筒或多筒同时磨矿，因此可以选择不同的样品混合进行。

2、通过变频调速器可以调整滚筒的转速以实现不同的磨矿要求。

3、磨矿方式为干、湿两用型，可用钢球代替钢棒使用。

设备结构：

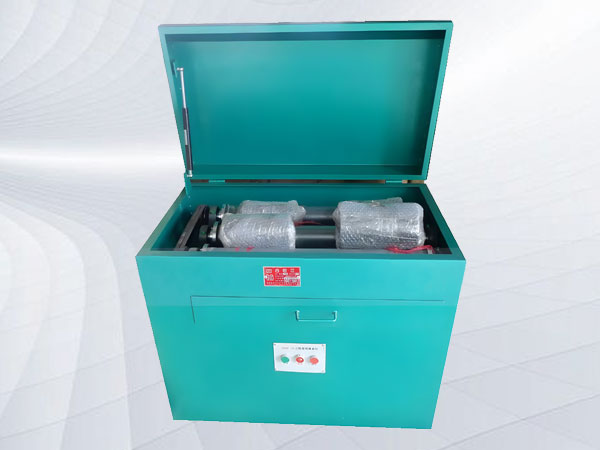

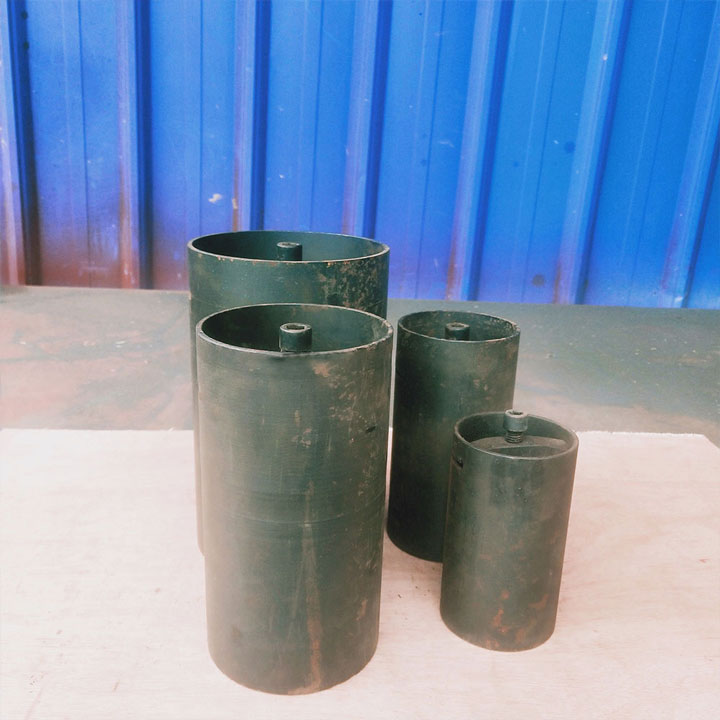

本机由主机和四种不同规格的磨矿滚筒所组成。

四种不同规格的磨矿滚筒按使用需要，可以单独或同时放在主机上部平行排列的橡胶辊子上，通过变频调速器，使中间的主动辊子有不同的转速，以适应各种磨矿滚筒的速度要求。

主、从动辊子间距离，按选用的磨矿滚筒的大小，可以进行调节。设备出厂时，近工作面的从动辊子安装在距离较大的位置，远离工作面的从动辊子安装在小距离的位置上。

为了满足几种滚筒同时磨矿而又需分别停车的要求，在主、从动辊子之间装有一对套有橡胶管的停车托滚。在工作时，当有一边的磨矿滚筒已到确定的时间的要求时，将停车手柄从手柄轴线方向拉出定位板，然后向需要停止工作的一边定位板的定位孔内，使托滚托起磨筒以进行后面的操作。这时，另一边的磨矿工作仍照常的进行，不受影响。当需要两边同时进行磨矿时，将手柄插至定位板中间的定位孔即可。

主要技术参数：


工作原理：

XMB-70型三辊四筒棒磨机的工作原理是基于旋转运动和碾压作用。当电机驱动辊子转动时，装填于滚筒间的钢棒随滚筒转动，在离心力的作用下对物料施加强大的碾压力，从而实现物料的粉碎和细化。

应用范围：

本机可供冶金、地质、化工、建材和煤炭等实验、研究单位及选矿厂进行矿石可选性研究工作时磨细矿石之用，也可供机械、水电、轻工和农业等方面进行实验研究工作时磨细少量物料之用。

XMB三辊四筒棒磨机的操作方法：

1、开始工作时，将矿样与水混合后装进磨矿滚筒中盖好；

2、打开设备上盖，放好磨矿滚筒，放下盖子；

3、设定磨矿时间，打开计时器盖子，设定所需时间；

4、开启起的开关，电机起的带动主托辊转动，因受摩擦力的作用磨矿滚筒在主托辊和从托辊子上滚动，使磨矿滚筒磨矿。

XMB三辊四筒棒磨机安装使用注意事项：

（一）安装

1、机器不需另设基础，可直接搁置在一般的工作台或平台上，利用机器四角上可调节的支撑调整好水平后，即可着手清理包装油脂，接上电源和地线，检查运转方向，使主动辊筒向操作面的方向转动。

2、利用废物料进行清理运转，直至筒壁和钢棒清理干净为止。

3、将筒体充满防锈用的石灰水，将盖板盖好锁紧，存放于箱内备用。

（二）、使用

1、将磨矿滚筒取出，放在辊子上然后开车，磨去钢棒和筒壁上的铁锈后停车，倒出防锈用石灰水，并将钢棒和筒壁冲洗干净。

2、依次加入水矿石和药剂，关好给矿器，将滚筒放在辊子上即可开车进行磨矿。

3、磨至规定时间后停车，取下滚筒，打开盖板将矿浆倒入盆内，并将钢棒和筒壁洗净，即可进行下一次作业。

4、用完后充满防锈用石灰水，盖好盖子，放入箱内保存备用。用棉纱或抹布将机器各部揩净，切断电源，将机器盖好，直至下次使用。
