XFG充气挂槽浮选机

产品概况：

实验室用XFG型挂槽浮选机，是一款供地质、冶金、建材、化工等选矿企业和科研机构实验室用于搅拌、擦洗、分离和精选少量矿样等使用的分选设备。

它采用了全不锈钢机架、变频技术和数码显示，使得整机外形美观，调整精确，使用方便。该机具有浮选速度快和选别指标好等特点。

结构组成：

XFG型挂槽浮选机由机架、电动机、调速器、主轴、叶轮机体、叶轮、皮带、紧固手柄、浮选槽等主要部件组成。

主轴按顺时针方向转动，它由电动机及叶轮机体上端的皮带轮传递到叶轮机体上的主轴，带动叶轮按顺时针方向旋转。主轴的变速通过调整器来实现。

浮选槽用透明有机玻璃板粘接而成。

旋转紧固手柄，使夹紧块将浮选槽固定在机架立板上。可随时更换。

XFG50-100挂槽浮选机有两个可以替换的浮选槽，它们的容量分别为50、100克。

XFG挂槽浮选机的操作方法：

将矿样磨到所需要的粒度与水混合，倒入槽中，用手转动主轴，确定浮选槽在机架上的位置是否正确，然后固定在机架上。接着确定浮选速度，扭动开关，电源接通，通过皮带传动，带动主轴及叶轮顺时针旋转，在槽中进行搅拌，加入必要的药剂，即可形成矿化泡沫，用刮板刮出来处理之后，即可得所需矿样。

XFG挂槽浮选机的维护和保养：

1、浮选机在使用过程中，各转动结合处应加上润滑油，滚动轴承处要按期换润滑油。

2、浮选槽可在15℃-50℃时正常工作。

3、搬运浮选机时，着力点应在机架上，而不许在任一部件上，以防损坏。

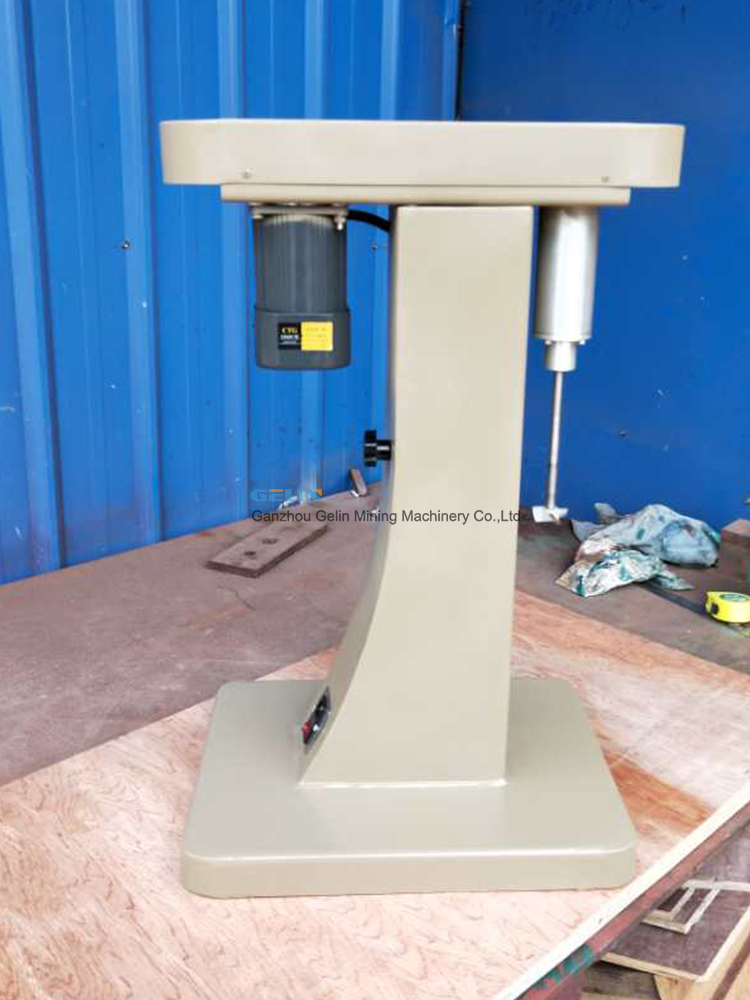

产品图片

产品规格及技术参数：
