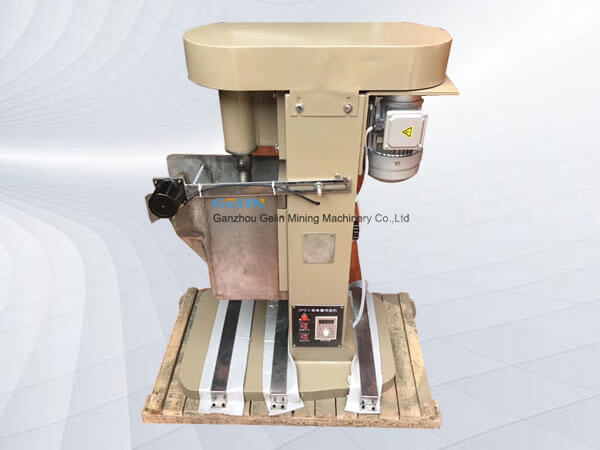

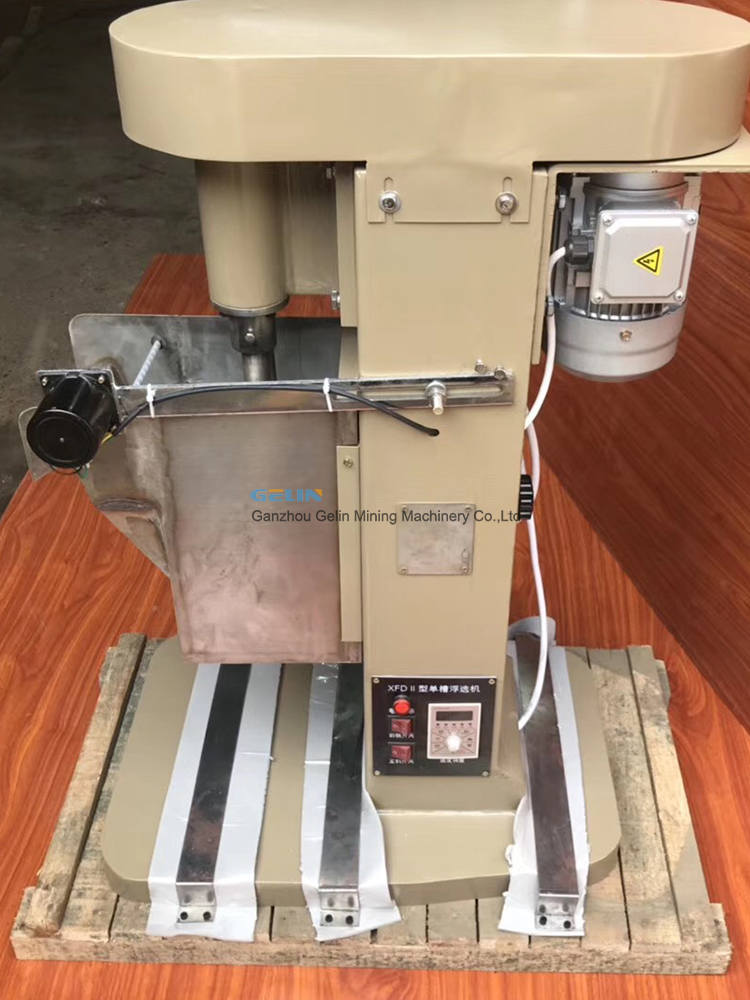

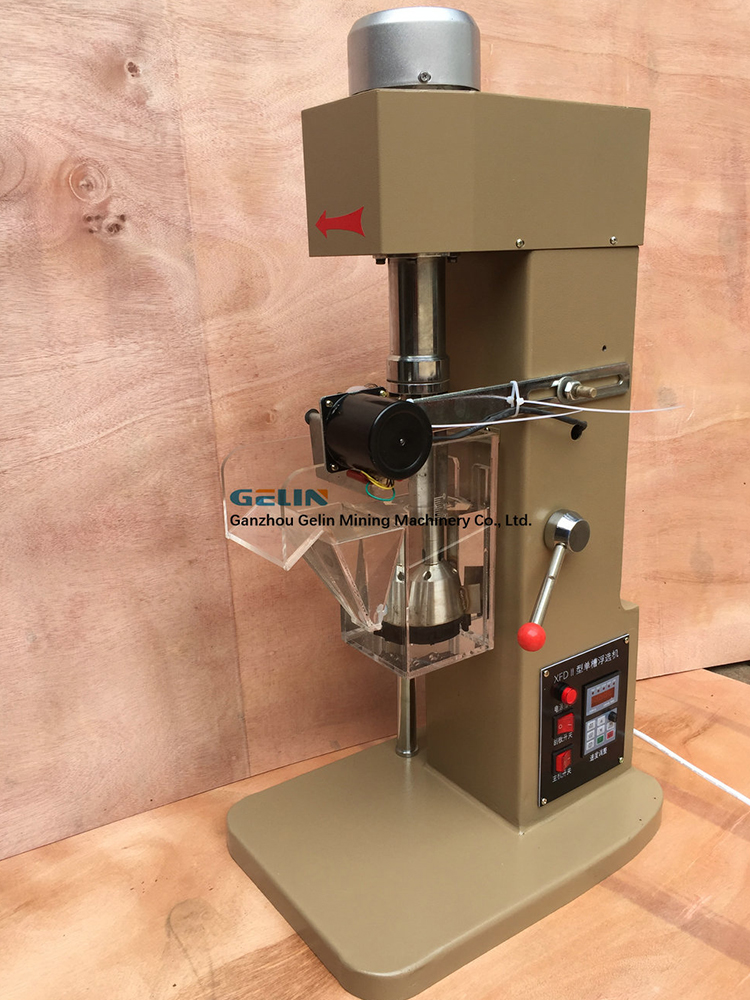

XFDII单槽变频浮选机
产品概括：
XFD单槽变频浮选机适用于煤电、电力、矿山、地质、化学、冶金、建材及化工等工业实验浮选少量矿样用。
XFD二代有变频技术，数字显示，调整方便，运转可靠等特点。
XFD三代有变频技术，数字显示，调整方便，运转可靠等特点，另加热管，温度控制仪，随时控制，显示槽内矿液温度，加配自动调节补加水，自动给药等装置。
XFD型系列浮选机有下列主要部件组成：
1机座 2托板 3槽体 4搅拌部 5刮板部分 6主轴部分 7护罩 8电机 9流量计 10控制开关 11刮板开光
所有部件都紧固在机体上，主轴1按顺时针方向转动，运动由皮带轮通过皮带道主轴皮带轮、主轴可得三种不同的速度、刮板的转动有刮板电动机通过皮带轮带动，可得二种不同的速度、刮板的位置可通过蝶形螺母调节高低。
XFD系列技术性能参数：
| 序号 | 技术参数 | 单位 | 数值 | |||||
| XFD-0.5 | XFD-0.75 | XFD-1 | XFD-1.5 | XFD-3 | XFD-8 | |||
| 1 | 浮选槽容积 | L | 0.5 | 0.75 | 1 | 1.5 | 3 | 8 |
| 2 | 叶轮直径 | mm | Ф45 | Ф45 | Ф55 | Ф60 | Ф70 | Ф80 |
| 3 | 叶轮转速 | 转/分 | 2590 | 2590 | 2100 | 1910 | 1890 | 1400 |
| 4 | 刮板转速 | 转/分 | 30 | 30 | 30 | 30 | 30 | 30 |
| 5 | 给料粒度 | mm | -0.2 | -0.2 | -0.2 | -0.2 | -0.2 | -0.2 |
| 6 | 电机 | W | 2800转/分90 | 1410转/分250 | ||||
| 7 | 电压 | V | 220 | 220 | 220 | 220 | 220 | 220 |
| 8 | 外型尺寸 | 长 | 520 | 520 | 520 | 560 | 570 | 380 |
| 宽 | 263 | 263 | 263 | 265 | 310 | 505 | ||
| 高 | 628 | 628 | 628 | 590 | 668 | 970 | ||
| 9 | 重量 | kg | 30 | 30 | 35 | 40 | 50 | 80 |
XFD-II系列技术性能参数：
| 序号 | 技术参数 | 单位 | 数值 | |||||
| XFD-II-0.5 | XFD-II-0.75 | XFD-II-1 | XFD-II-1.5 | XFD-II-3 | XFD-II-8 | |||
| 1 | 浮选槽容积 | L | 0.5 | 0.75 | 1 | 1.5 | 3 | 8 |
| 2 | 叶轮直径 | mm | Ф45 | Ф45 | Ф55 | Ф60 | Ф70 | Ф80 |
| 3 | 叶轮转速 | 转/分 | 0-2600 | 0-2600 | 0-2600 | 0-2600 | 0-2600 | 0-1400 |
| 4 | 刮板转速 | 转/分 | 30 | 30 | 30 | 30 | 30 | 30 |
| 5 | 给料粒度 | mm | -0.2 | -0.2 | -0.2 | -0.2 | -0.2 | -0.2 |
| 6 | 电机 | W | 2800转/分120 | 1450转/分250 | ||||
| 7 | 电压 | V | 220 | 220 | 220 | 220 | 220 | 220 |
| 8 | 外型尺寸 | 长 | 520 | 520 | 520 | 560 | 570 | 380 |
| 宽 | 263 | 263 | 263 | 265 | 310 | 505 | ||
| 高 | 628 | 628 | 628 | 590 | 668 | 970 | ||
| 9 | 重量 | kg | 30 | 30 | 35 | 40 | 50 | 72 |
XFD-III系列技术性能参数：
| 序号 | 技术参数 | 单位 | 数 值 | |||||
| XFD-III-II-0.5 | XFD-III-II-0.75 | XFD-III-II-1 | XFD-III-II-1.5 | XFD-III-II-3 | XFD-III-II-8 | |||
| 1 | 浮选槽容积 | L | 0.5 | 0.75 | 1 | 1.5 | 3 | 8 |
| 2 | 叶轮直径 | mm | Ф45 | Ф45 | Ф55 | Ф60 | Ф70 | Ф80 |
| 3 | 叶轮转速 | 转/分 | 0-2800 | |||||
| 4 | 刮板转速 | 转/分 | 15-30 | |||||
| 5 | 给矿粒度 | mm | 0.25 | |||||
| 6 | 加热器功率 | w | 300 | |||||
| 7 | 温度调节范围 | °C | 50-95 | |||||
| 8 | 电机 | w | 120 | |||||
| 9 | 电压 | v | 220 | |||||
| 10 | 外形尺寸 | 长mm | 440 | 440 | 440 | 450 | 470 | 580 |
| 宽mm | 320 | 320 | 330 | 330 | 330 | 505 | ||
| 高mm | 730 | 730 | 770 | 770 | 870 | 970 | ||
| 11 | 重 量 | kg | 30 | 30 | 35 | 43 | 50 | 80 |
