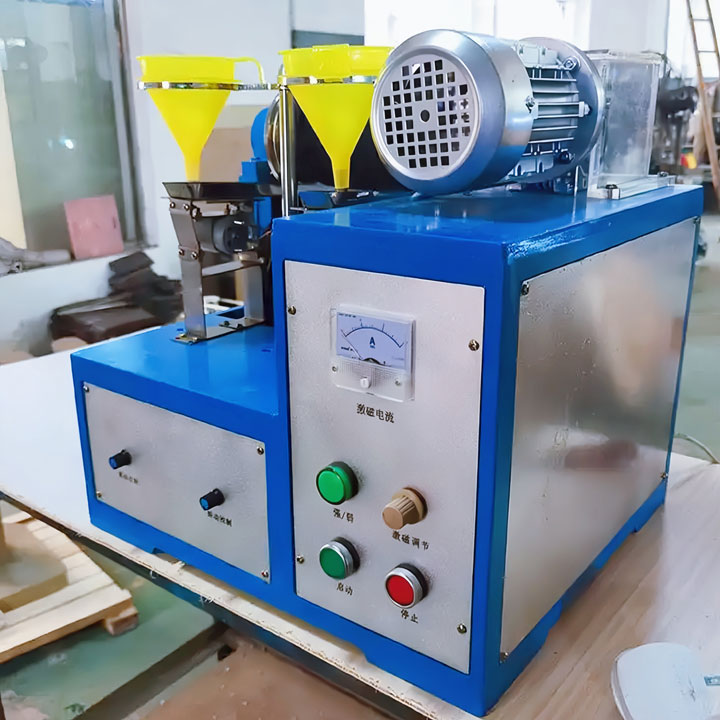

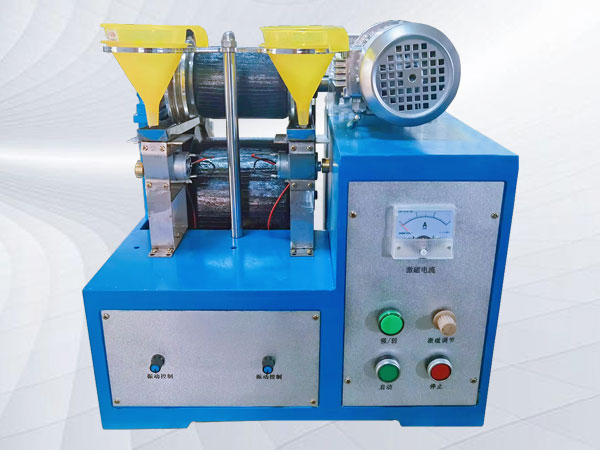

XCG-II型辊式干法磁选机

XCG-II型辊式干法磁选机是一种干法分选弱或强磁性矿物的高效分离设备，适用于处理粒度为5mm以下的物料，尤其适合于从非磁性矿物中去除强磁性矿物杂质，提高产品的纯度。矿山企业、实验室、科研院所及大专院校广泛使用。

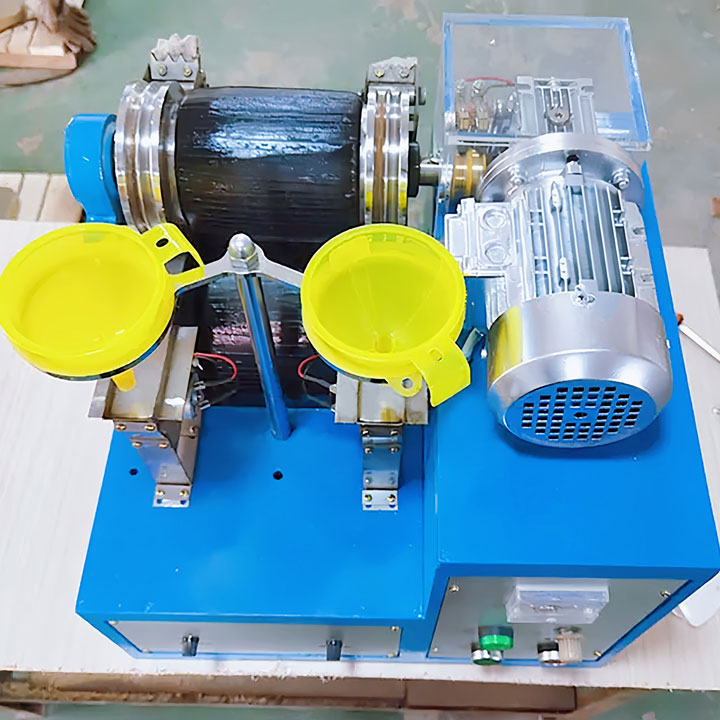

XCG-II型辊式干法磁选机采用双工作面闭合磁路，由励磁系统、传动机构、给矿系统、产品清扫收集系统及电控系统等部分所组成。

1). 励磁系统

由固定磁、辊子旋转磁和装在两者之上的励磁绕组及激磁直流电源所组成，上下两磁平行排列。

2).传动机构

直流电机经蜗轮减速机减速，传动辊子旋转磁。

3).给矿系统

由电磁振动给矿器、储矿漏斗和给矿锥体及挡板所组成。

4).产品清扫收集系统

由产品接收溜槽、分离板、重锤清扫刷和盛矿容器所组成。

该设备通过利用不同矿物之间的磁性差异来进行物料的分离。电磁振动给矿器将矿物给入分选区，通过控制激磁电流大小，使矿物通过磁隙时自动分成磁性物和非磁性物排出机外，达到分选效果。


*注：磁场调节范围 (参考) ：

1). 在4mm间隙时：

强磁场位置5000 -14000奥斯特（400 -1110KA/m）；

弱弱磁场位置1600 - 5000奥斯特（130 - 400K/A/m）。

2). 在6mm间隙时：

强磁场位置4000 -12000奥斯特（320 - 960K/A/m）；

弱磁场位置1000 - 4000奥斯特（80 - 320K/A/m）。

3). 在8mm间隙时：

强磁场位置3000 -10000奥斯特（240 - 800K/A/m）；

弱磁场位置600 - 3000奥斯特（48 - 240K/A/m）。
