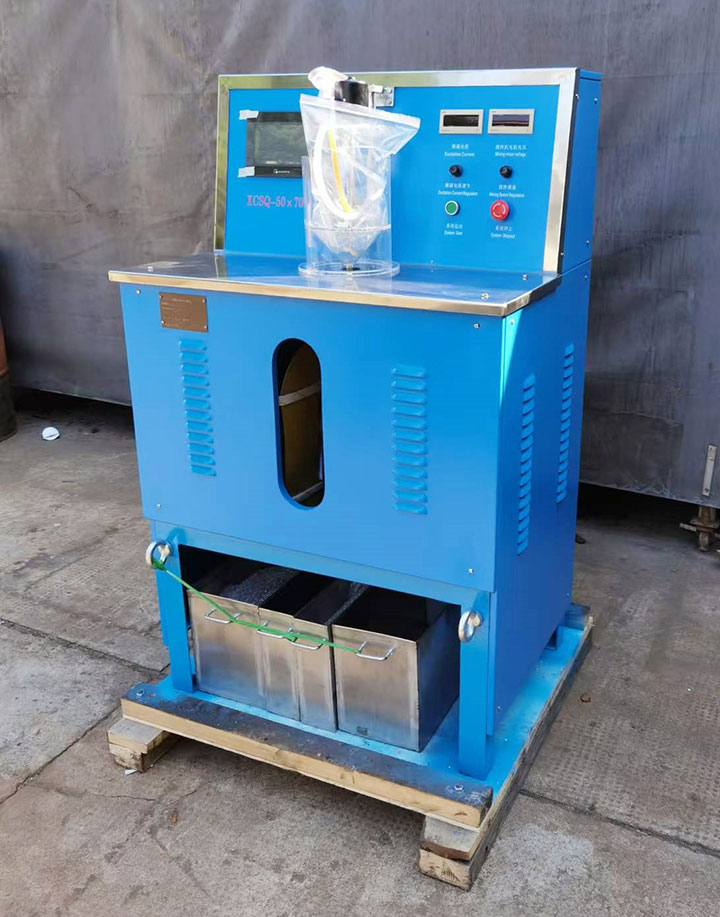

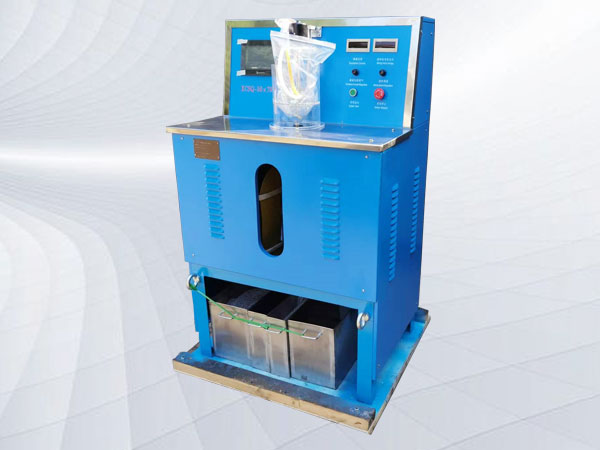

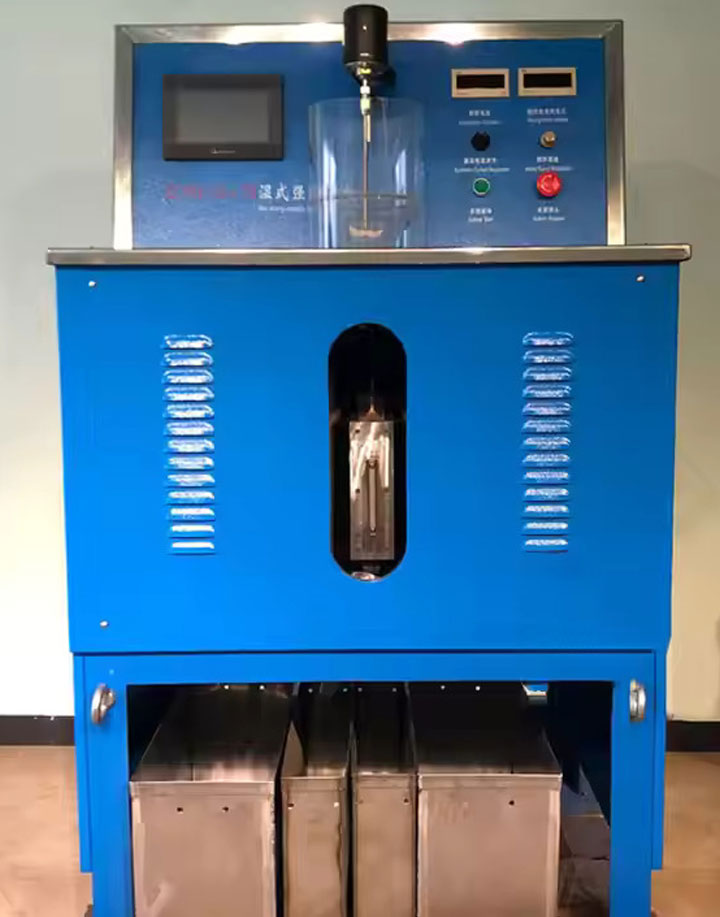

CSQ-50×70湿式强磁选机

设备简介：

XCSQ-50×70湿式强磁选机是一种专门设计用于处理细粒级矿物的高效磁选设备。它适用于粒度小于0.5mm的矿物，特别是对于弱磁性矿物（如红铁矿、铬铁矿等）的富集具有显著效果。该设备通过水作为介质来实现矿物的分离。广泛应用在金属选矿实验室、矿业工程实验、中间实验厂中，对低品位氧化铁矿石的实验非常有效，只需少量试样即可获得检验矿物含铁量技术指标。注意，该设备不宜进行带有腐蚀性液体的选矿试验。

设备特点：

磁力作用面积大

处理能力大

实验效果好

选别指标好

耐用性强

操作方便

设备结构：

本机由磁系、给矿装置、接矿装置、程序控制、分选箱、供水系统、机架、人机界面等部分组成。

1). 磁系

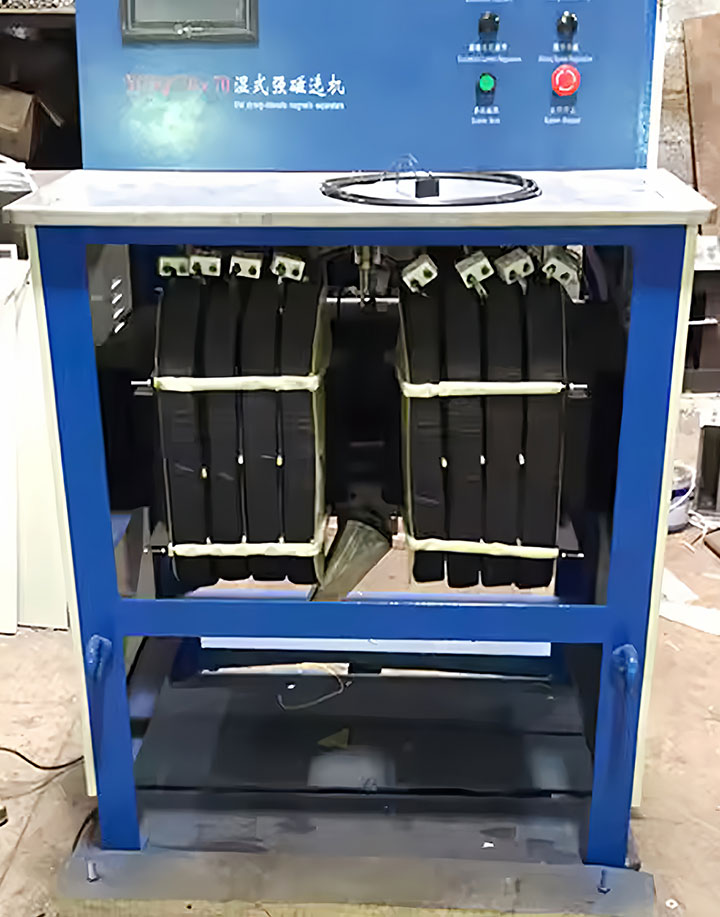

磁系的铁芯由五块DT3电工纯铁组装成U字型磁路，铁芯断面尺寸130*220㎜。激磁绕组用1.18*5.5mm双玻璃丝包扁铜线绕制成激磁绕圈, 分八个线圈串联配置在分选区两侧，并设风机强制冷却激磁绕组。

2).给矿装置

可编程控制器直线电机通过执行机构控制胶管阀，关闭状态胶管压扁，开户状态胶管复位。

3).接矿装置

接矿箱分别为尾矿箱、中矿箱、精矿箱，在程序控制器的控制下，分矿斗自动摆至对应的接矿箱。再通过胶管阀、中矿冲洗电磁阀、精矿冲洗电磁阀的作用下流入对应的接矿箱。

4).电气及程序控制部分

激磁电流采用单相桥式整流，用SSR调压模块调节充磁电流的大小。

程序控制器采用可编程控制器（简称PLC模块），是控制各项动作的核心部件。

5).分选箱

由两块DT4纯铁齿板和两块铝质挡板组成分选箱，其中装有三块双齿板，间隙分别为1.5mm、2mm和3mm，可根据需要更换使用。

6).供水系统

由电磁阀、管路、总水阀、水量调节阀等组成。中矿水量调节阀、精矿水量调节阀可分别调节中矿冲洗、精矿冲洗的流量。

7).机架

由上机架和下机架组成，下机架支承磁系部分，上机架固定电器部分及工作台面。

8).人机界面

直观的人机界面既显示选矿流程状态，又能在触摸屏上设置高速给矿、冲洗中矿、冲洗精矿时间，还能控制本机控制系统的启动、停止、暂停状态。并能通过“操作说明窗口”、“曲线图窗口”功能按钮分别检查阅读说明和激磁电流曲线图。

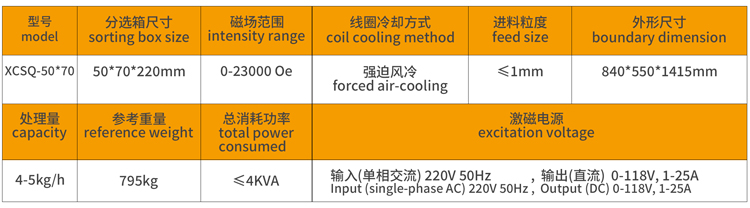

主要技术参数：


工作原理：

本机在PLC模块的控制下，在初始状态自动复位：即给矿阀置关闭状态，分矿斗置尾矿位置。并设置过渡过程延时3S，以免相互混样，即，分矿斗在“尾矿”“中矿”“精矿”作用过程停留3S。

选别工作过程是：搅拌桶内矿浆经给矿阀及扁嘴进入分选箱内，非磁性矿粒在重力的作用下沿齿板间隙落入尾矿桶中，磁性矿粒在磁场的作用下吸附在齿板上。给矿后，分矿斗摆至中矿桶上部，中矿冲水电磁阀开启，(流量可调节中矿冲水闸阀)，冲洗分选箱中夹杂的非磁性矿粒。然后分矿斗摆至精矿桶上部，同时切断充磁电源。待分选箱磁场消失后，精矿冲水电磁阀开启，将吸附在齿板上的磁性矿粒冲入精矿桶内(冲水量由精矿闸阀调节)。完成一次选别循环后，PLC复位，进行下一次选别循环。最终达到磁性矿与非磁性矿分离的目的。

应用范围：

·适用于实验室选别细粒嵌布的赤铁矿、假象赤铁矿、褐铁矿和菱铁矿，和一些稀有金属矿物的处理。

·适用于对低品位氧化铁矿石的实验。

·适用于对锰矿、海滨砂矿、锡矿、玻璃砂等矿石的实验分选。
