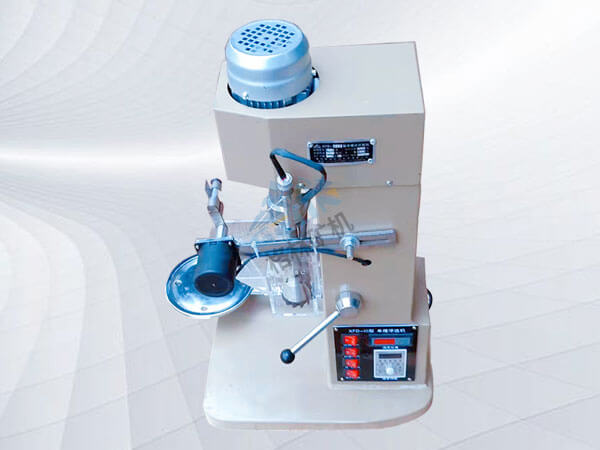

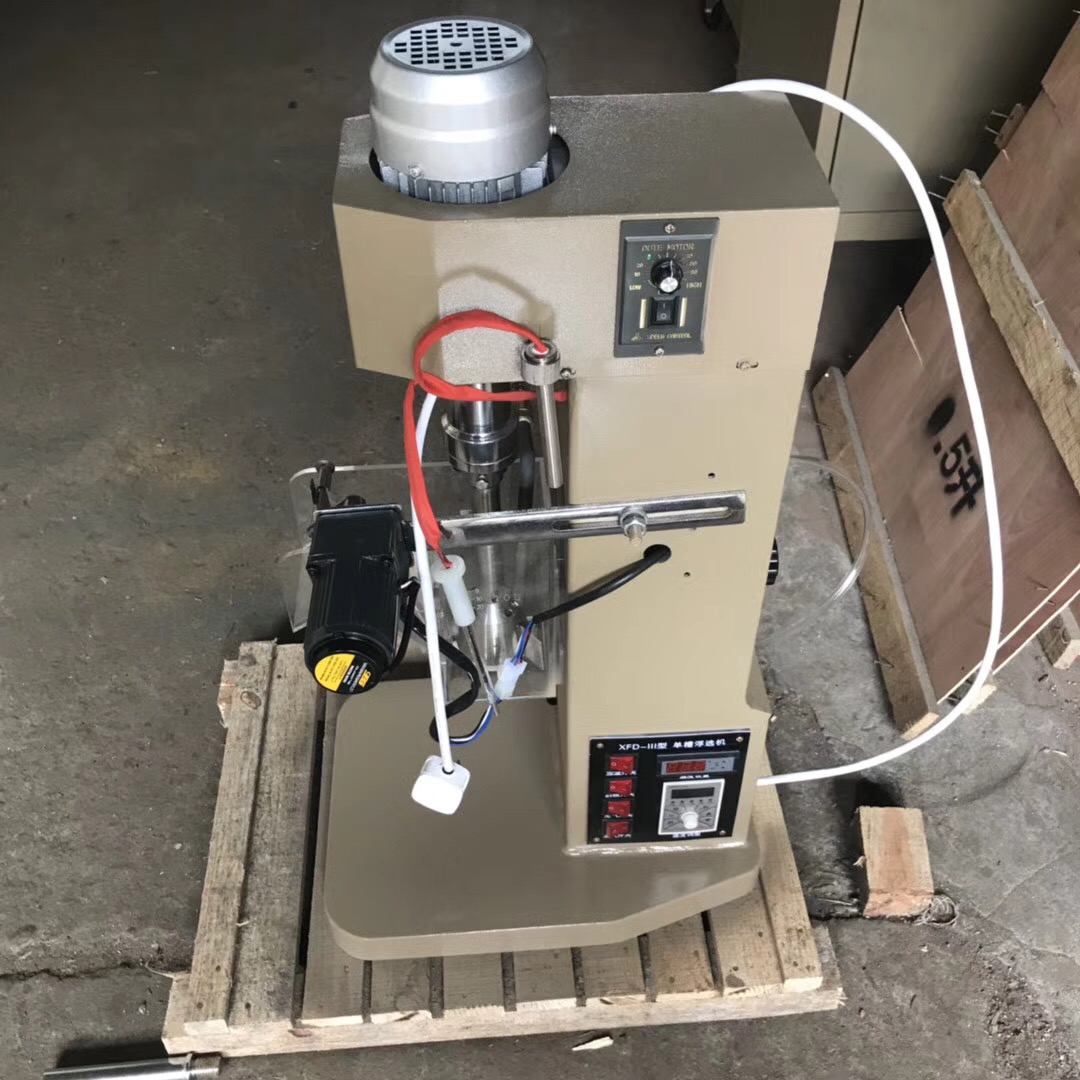

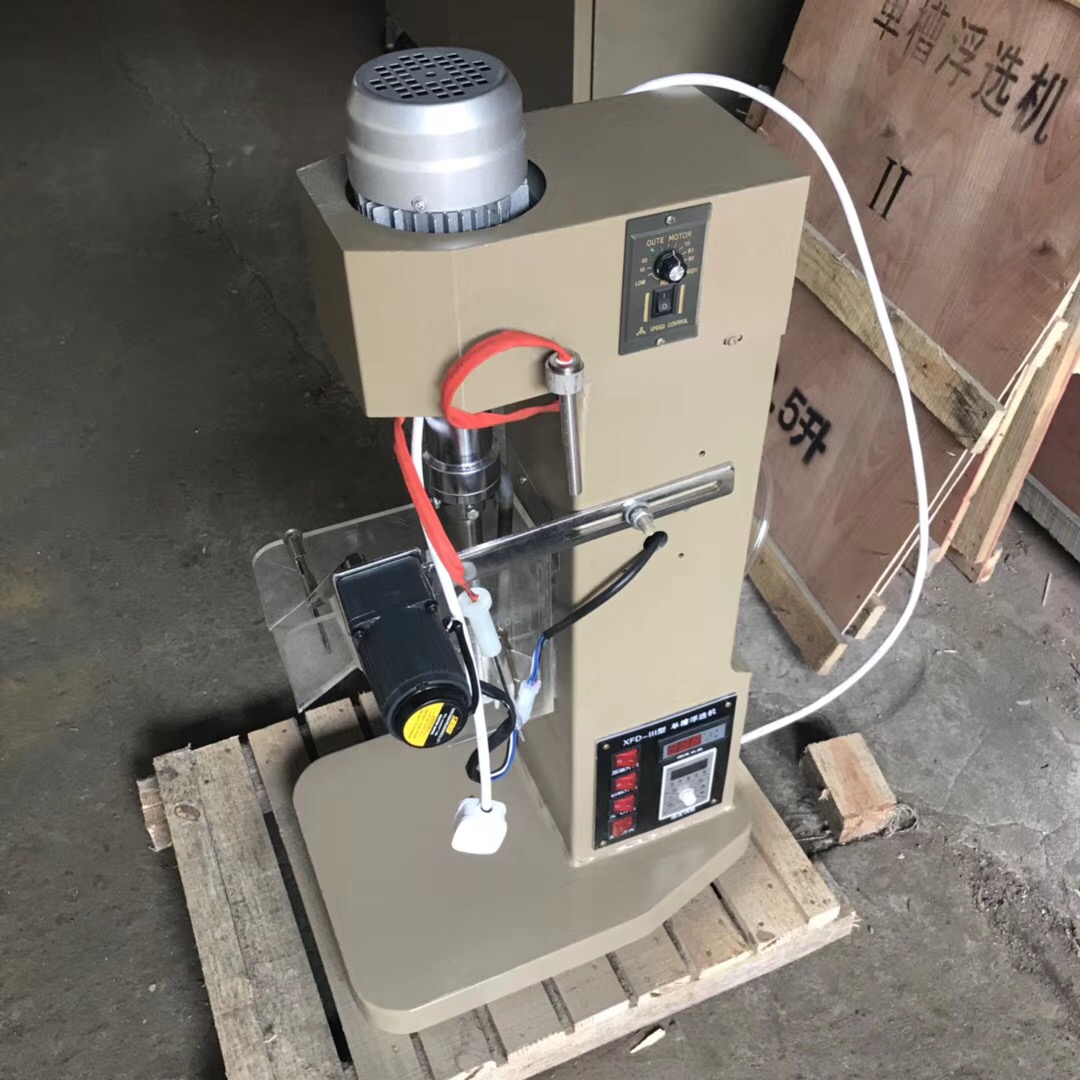

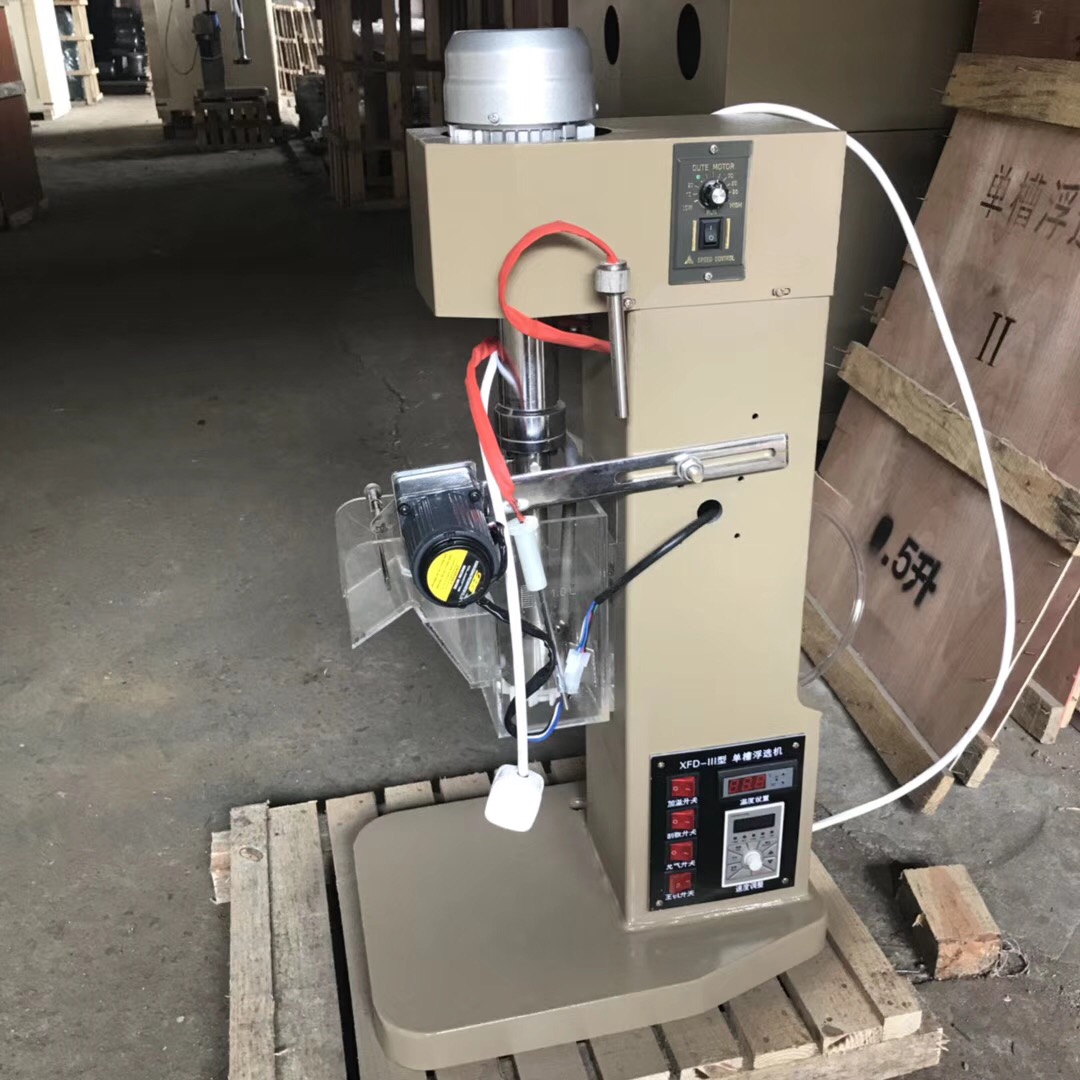

XFDIII型单槽浮选机

XFDIII型单槽浮选机


产品概况:

XFD单槽变频浮选机适用于煤电、电力、矿山、地质、化学、冶金、建材及化工等工业实验浮选少量矿样用。

XFD二代有变频技术,数字显示,调整方便,运转可靠等特点。

XFD三代有变频技术,数字显示,调整方便,运转可靠等特点,另加热管,温度控制仪,随时控制,显示槽内矿液温度,加配自动调节补加水,自动给药等装置。


XFD型系列浮选机有下列主要部件组成:

1机座  2托板  3槽体  4搅拌部  5刮板部分  6主轴部分  7护罩  8电机  9流量计  10控制开关  11刮板

所有部件都紧固在机体上,主轴1按顺时针方向转动,运动由皮带轮通过皮带道主轴皮带轮、主轴可得三种不同的速度、刮板的转动有刮板电动机通过皮带轮带动,可得二种不同的速度、刮板的位置可通过蝶形螺母调节高低。

























XFD系列技术性能参数:


序号技术参数单位数值
XFD-0.5XFD-0.75XFD-1XFD-1.5XFD-3XFD-8
1浮选槽容积L0.50.7511.538
2叶轮直径mmФ45Ф45Ф55Ф60Ф70Ф80
3叶轮转速/259025902100191018901400
4刮板转速/303030303030
5给料粒度mm-0.2-0.2-0.2-0.2-0.2-0.2
6电机W2800/901410/250
7电压V220220220220220220
8外型尺寸520520520560570380
263263263265310505
628628628590668970
9重量kg303035405080


XFD-II系列技术性能参数:


序号技术参数单位数值
XFD-II-0.5XFD-II-0.75XFD-II-1XFD-II-1.5XFD-II-3XFD-II-8
1浮选槽容积L0.50.7511.538
2叶轮直径mmФ45Ф45Ф55Ф60Ф70Ф80
3叶轮转速/0-26000-26000-26000-26000-26000-1400
4刮板转速/303030303030
5给料粒度mm-0.2-0.2-0.2-0.2-0.2-0.2
6电机W2800/1201450/250
7电压V220220220220220220
8外型尺寸520520520560570380
263263263265310505
628628628590668970
9重量kg303035405072


XFD-III系列技术性能参数:


序号技术参数单位数 值
XFD-III-II-0.5XFD-III-II-0.75XFD-III-II-1XFD-III-II-1.5XFD-III-II-3XFD-III-II-8
1浮选槽容积L0.50.7511.538
2叶轮直径mmФ45Ф45Ф55Ф60Ф70Ф80
3叶轮转速转/分0-2800
4刮板转速转/分
15-30
5给矿粒度mm0.25
6加热器功率w300
7温度调节范围°C50-95
8电机w120
9电压v220
10外形尺寸长mm440440440450470580
宽mm320320330330330505
高mm730730770770870970
11重 量kg303035435080
