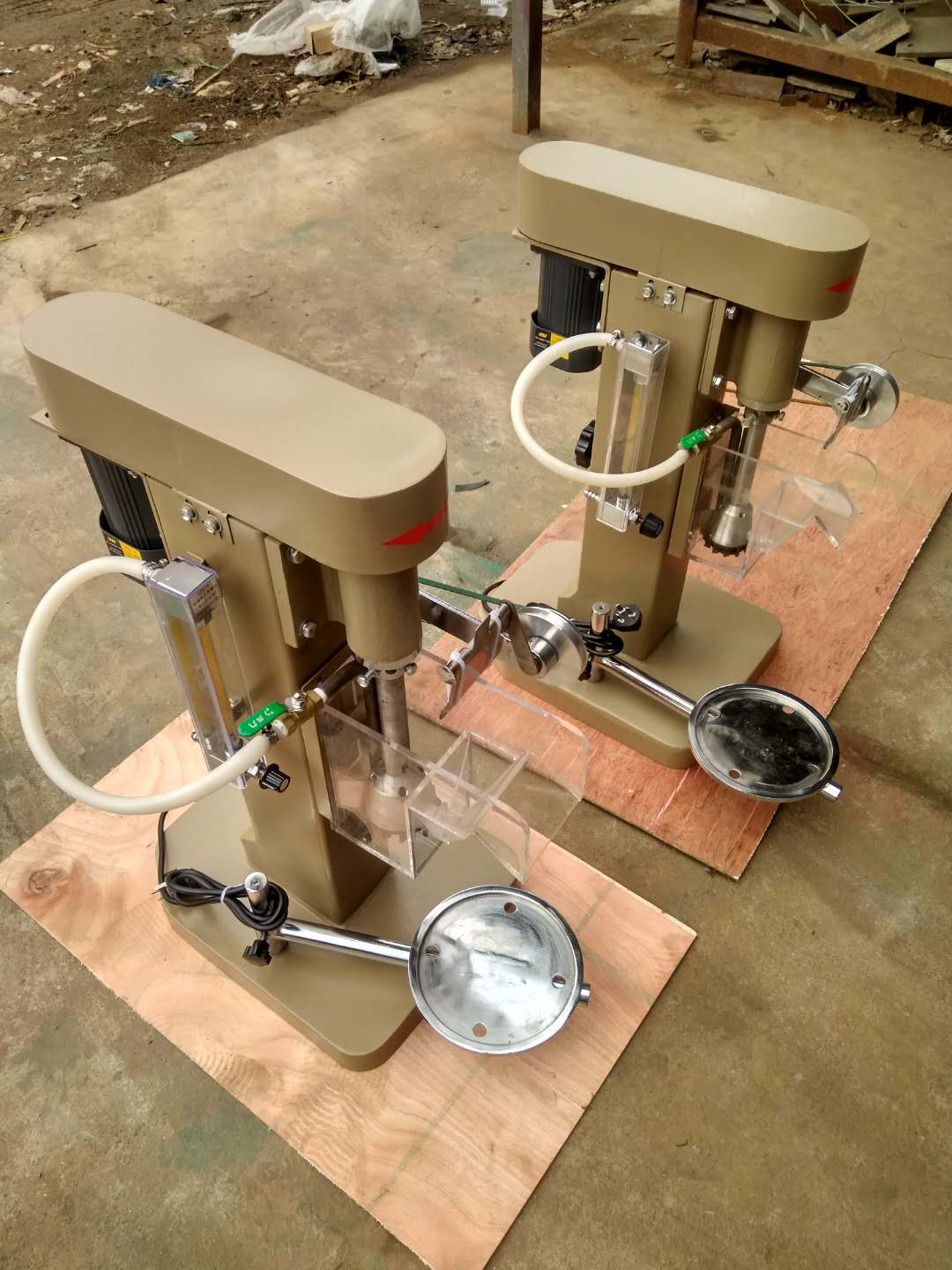

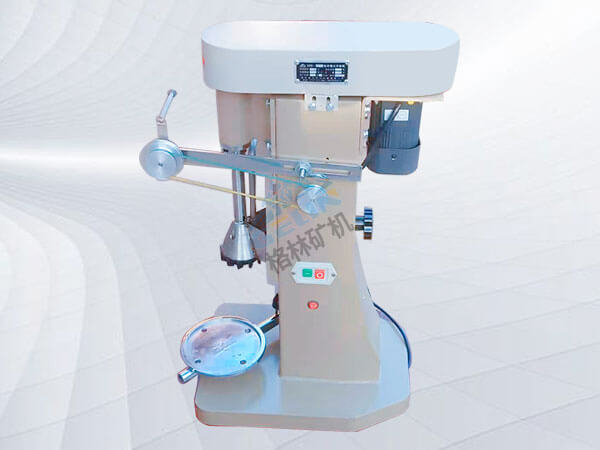

XFDI 型单槽浮选机

产品概况：

XFD单槽变频浮选机适用于煤电、电力、矿山、地质、化学、冶金、建材及化工等工业实验浮选少量矿样用。

XFD二代有变频技术，数字显示，调整方便，运转可靠等特点。

XFD三代有变频技术，数字显示，调整方便，运转可靠等特点，另加热管，温度控制仪，随时控制，显示槽内矿液温度，加配自动调节补加水，自动给药等装置。

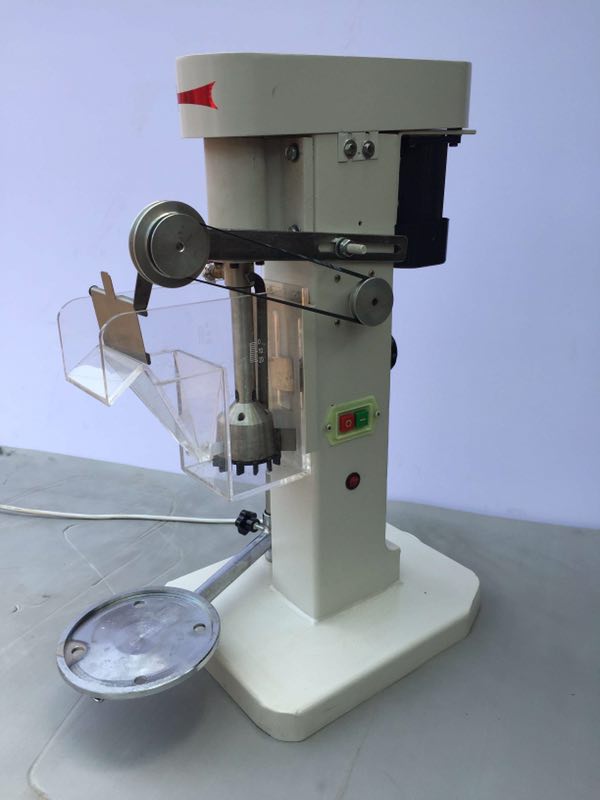

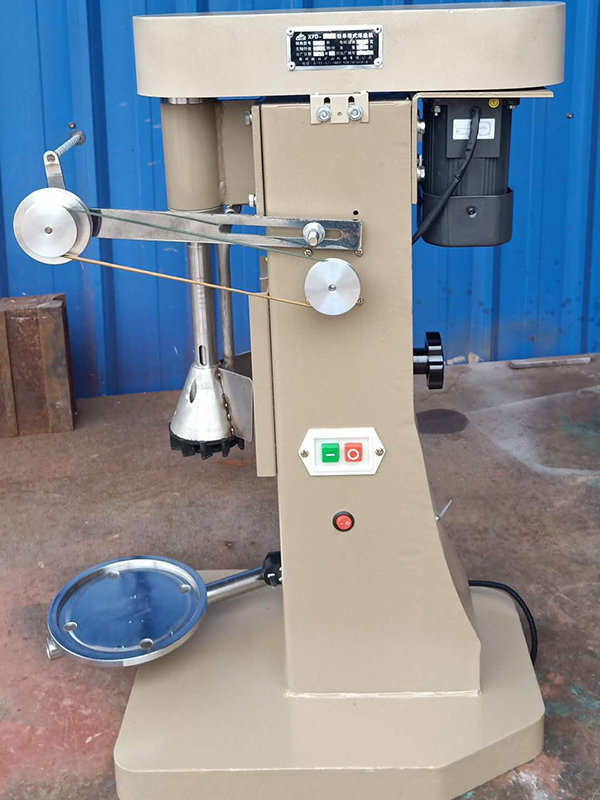

XFD型系列浮选机有下列主要部件组成：

1机座 2托板 3槽体 4搅拌部 5刮板部分 6主轴部分 7护罩 8电机 9流量计 10控制开关 11刮板

所有部件都紧固在机体上，主轴1按顺时针方向转动，运动由皮带轮通过皮带道主轴皮带轮、主轴可得三种不同的速度、刮板的转动有刮板电动机通过皮带轮带动，可得二种不同的速度、刮板的位置可通过蝶形螺母调节高低。

XFD系列技术性能参数：

序号	技术参数	单位	数值
序号	技术参数	单位	XFD-0.5	XFD-0.75	XFD-1	XFD-1.5	XFD-3	XFD-8
1	浮选槽容积	L	0.5	0.75	1	1.5	3	8
2	叶轮直径	mm	Ф45	Ф45	Ф55	Ф60	Ф70	Ф80
3	叶轮转速	转/分	2590	2590	2100	1910	1890	1400
4	刮板转速	转/分	30	30	30	30	30	30
5	给料粒度	mm	-0.2	-0.2	-0.2	-0.2	-0.2	-0.2
6	电机		2800rpm 90W					1410rpm 250W
7	电压	V	220	220	220	220	220	220
8	外型尺寸 mm	长	520	520	520	560	570	380
		宽	263	263	263	265	310	505
		高	628	628	628	590	668	970
9	重量	kg	30	30	35	40	50	80

XFD-II系列技术性能参数：

序号	技术参数	单位	数值
序号	技术参数	单位	XFD-II-0.5	XFD-II-0.75	XFD-II-1	XFD-II-1.5	XFD-II-3	XFD-II-8
1	浮选槽容积	L	0.5	0.75	1	1.5	3	8
2	叶轮直径	mm	Ф45	Ф45	Ф55	Ф60	Ф70	Ф80
3	叶轮转速	转/分	0-2600	0-2600	0-2600	0-2600	0-2600	0-1400
4	刮板转速	转/分	30	30	30	30	30	30
5	给料粒度	mm	-0.2	-0.2	-0.2	-0.2	-0.2	-0.2
6	电机		2800rpm 120W					1450rpm 250W
7	电压	V	220	220	220	220	220	220
8	外型尺寸 mm	长	520	520	520	560	570	380
		宽	263	263	263	265	310	505
		高	628	628	628	590	668	970
9	重量	kg	30	30	35	40	50	72

XFD-III系列技术性能参数：

序号	技术参数	单位	数值
序号	技术参数	单位	XFD-III-0.5	XFD-III-0.75	XFD-III-1	XFD-III-1.5	XFD-III-3	XFD-III-8
1	浮选槽容积	L	0.5	0.75	1	1.5	3	8
2	叶轮直径	mm	Ф45	Ф45	Ф55	Ф60	Ф70	Ф80
3	叶轮转速	转/分	0-2800
4	刮板转速	转/分	15-30
5	给矿粒度	mm	0.25
6	加热器功率	W	300
7	温度调节范围	°C	50-95
8	电机	W	120
9	电压	V	220
10	外形尺寸	长mm	440	440	440	450	470	580
		宽mm	320	320	330	330	330	505
		高mm	730	730	770	770	870	970
11	重量	kg	30	30	35	43	50	80

产品特点：

1.主轴采用不锈钢材质，耐酸耐腐蚀作用，叶轮盖板材质为中硬耐酸橡胶。

2.浮选槽材质为有机玻璃槽。

3.刮板皮带为牛皮，不易断裂。

4.做工精细，外观整洁，喷漆均匀。

工作原理：

单槽浮选机的工作原理是在其浮选槽内通过浮选药剂与不同矿物发生作用，增大有用矿物与脉石矿物表面疏水性的差异来达到分离的目的。由电动机三角代传动带动叶轮旋转，产生离心作用形成负压，一方面吸入充足的空气与矿浆混合，一方面搅拌矿浆与药物混合，同时细化泡沫，使矿物粘合泡沫之上，浮到矿浆面再形成矿化泡沫。然后通过槽体表面的集中槽或接泡器收集，最终实现矿物的分离和回收。
