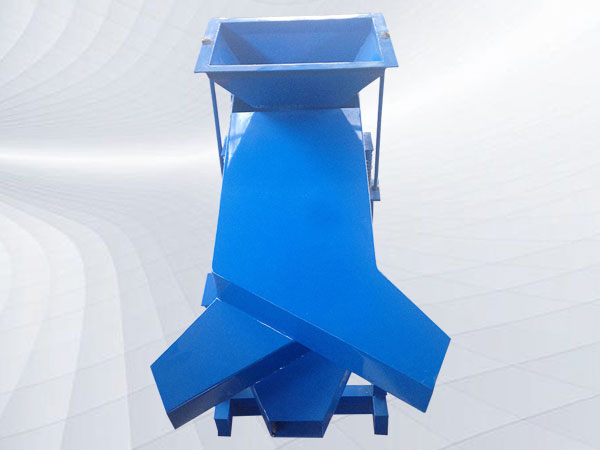

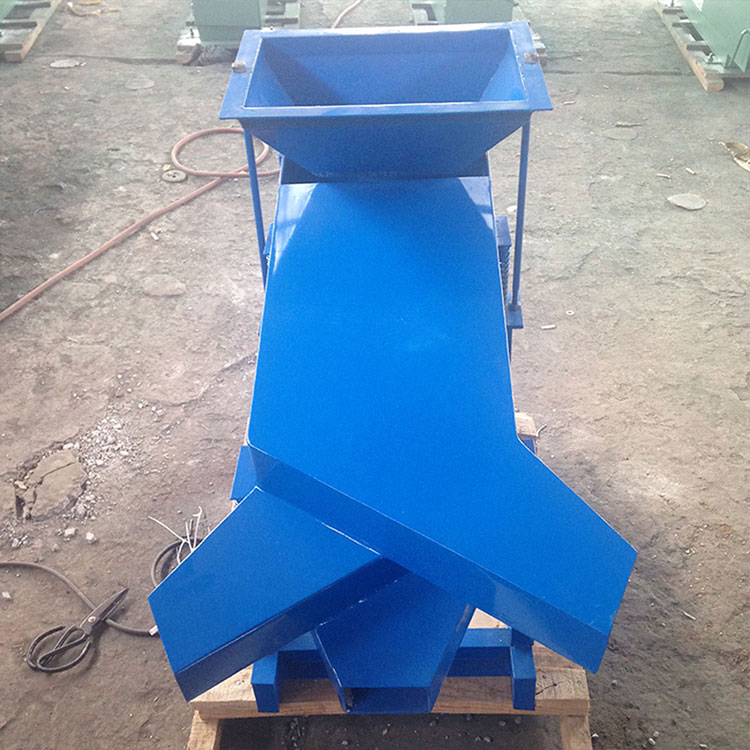

XSZ-600X300单双层两用振动筛

XSZ-600X300单双层两用振动筛


设备简介:

XSZ-600X300单双层两用振动筛是一款功能全面、性能可靠的筛分设备,非常适合于科研单位和工厂实验室中对于各种颗粒物料的精细筛分工作。这种振动筛能够同时处理两种或三种不同粒级的物料,并且可以通过更换筛网来适应不同的筛分需求。



设备特点:

1、结构新颖,技术先进,处理能力大,筛分效率高;

2、采用筒体式偏心轴激振器及偏块调节振幅,使用维修方便;

3、振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔;

4、振动筛采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。





结构组成:

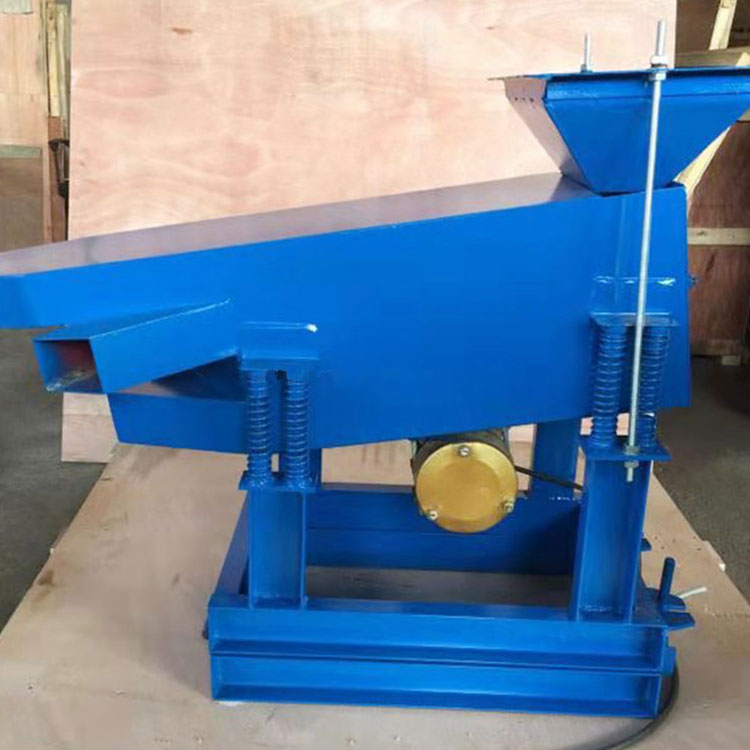

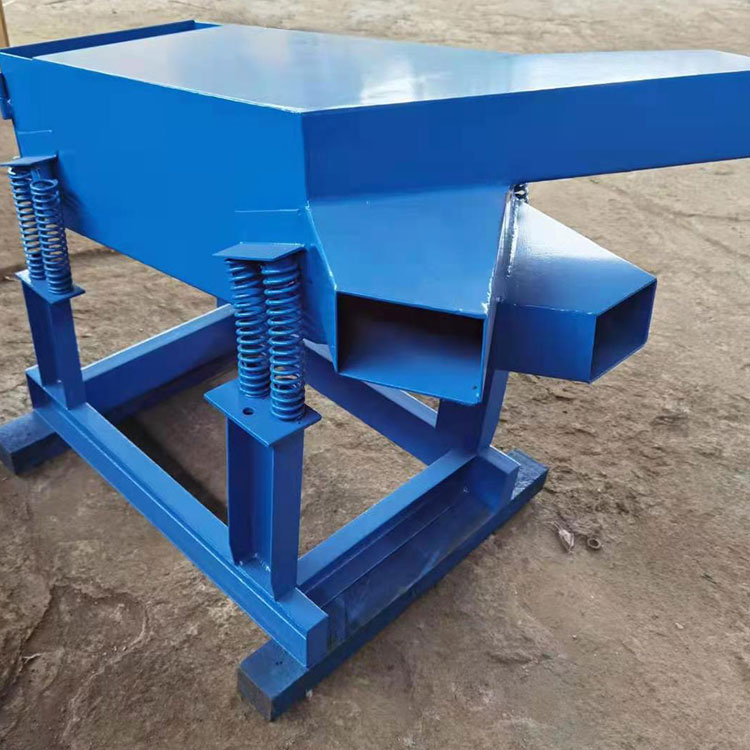

本机结构:主要由筛体、底座、给料漏斗、支撑装置、支撑弹簧、倾角调整装置、接料桶、压紧装置、拉紧装置等部件组成。

机架系统由多种型钢焊接而成,主要起到支撑各部件的作用。

筛体为优质钢板焊接而成。筛分部分设计为二层三级筛板,筛板全部为方孔,上层为25x25毫米、第二层为10x10毫米,另配有两块备用可调换筛片6x6、2x2。

为了使机器稳定,提高激振力,同时减少因激振力给机器带来的破坏,控制噪音,机器设计有减震机构。



工作原理:

基于振动力和筛网的作用原理来实现物料的分离和分类。

当接通电源后,振动电机旋转,内部设置的偏重机构的飞轮转动并产生激振力,带动筛体以设计的振幅和激振力工作,物料在震动中完成分组筛分过程。

根据工作的需要,该机可以连续不断地工作。



主要技术参数:


规格型号XSZ-73型600X300
筛网层数
2层
筛网尺寸600*300mm, 面积0.18m2
筛孔尺寸Φ5mm、Φ7mm
给料粒度0-35mm
多进料粒度45mm
生产能力(当筛分颗粒在5-8mm时)5tph
电机功率550W
外形尺寸1015*871*905mm
重量124kg



应用范围:

适用于冶金、地质、燃化、建工、水泥等部门的科研实验单位和工厂实验室,对物料进行筛分之用。



适用行业:

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理:废油、废水、染整废水、助剂、活性碳等。



XSZ-600X300单双层两用振动筛安装前的准备工作:

1、检查电机标是否与要求相符。

2、用500伏兆欧表测量缘电阻,其值应对定子绕组进行干燥处理,烘干温度不能过120℃。

3、检查电机各紧固件,谨防松动。

4、检查电机表面有无损坏、变形。

5、检查是否转动灵活,若有异常,应排除。

6、检查电源,是否缺相,并空载运行5分钟。



设备安装和调试

1、将设备吊装在预留好基础孔的地面上,装好底脚螺栓,再灌注水泥,将其固定住。

2、连接电源,将振筛自动计时控制仪(以下简称为控制仪)打开,取出二根电源线

  1根三芯电源线:将带插头的一头插到控制仪外壳的三芯插座上,插时要注意插头缺口的位置,另一头接到振动筛下方的电机上

 1根四芯电源线:将带插头的一头插好控制仪外壳的四芯插座上,另一头插到现场配置的四孔电源插座上。

3、进行振动筛筛分时间的预置。可用手按动时间继电器上下方的按健,直接将时间进行调整(注意:单位为秒。+表示增加  —表示减少)

特别要注意:此项工作应该在停电状态下进行,否则容易损坏时间继电器

4、将控制仪下方的电源开关拨到开,接通控制仪电源,此时电源指示灯变亮。

5、按下起动按纽,振动筛开始振动,当到达设定时间时,振动筛会自动停止振动。

6、若要在未到设定时间时停止振动,可按上停止按纽。则机械筛会立即停止振动。

7、不使用设备时,请将控制仪电源开关拨到关,以免有意外损坏设备。

8、安装调试完后,可对设备进行试运转:筛子应启运,停止正常,运转平衡,横向摆不大,无异常噪音,电机皮带温升正常,即可进行正常使用。



使用维修及注意事项:

1、电动震筛机是靠电动马达带动各部件起震荡作用,使用时必须水平放置于稳固坚实的工作台上。

2、开动前应检査各机件固定状况是否安好,电动马达旋转润滑等是否正常。不用时应注意清洁处理,以延长使用寿命。

3、本机装有定时控制,使用时可根据用户对物料、粒度的分析要求调节使用,定时刻度盘上“OFF”是停止档,“ON”是常震档,其余均可根据需要调节。使用前需将定时开关拨到你所需的位置,再开电源开关,方能震动,到时能自动控制,减少电力浪费。

4、本机出厂时均配有防噪垫圈,长期使用后,用户如发现机内噪声增强,可检査防噪垫圈是否磨损,可重新调换,用户可来信向我厂,我厂负责调换,请说明好,出厂日期。

5、凡我厂产品用户在使用碰到疑难问题时,请函告我厂,我厂可复函或辅导,保证使用。

6、我厂生产的产品全部实三包,用户在使用上有什么要求,意见,恭请来函指导。



XSZ-600X300单双层两用振动筛的日常保养

1、启动前:

(1) 检查粗网及细网有无破损

(2) 每组束环是否锁紧

2、启动时:

(1) 注意有无异常杂音

(2) 电流是否稳定

(3) 振动有无异状

3、使用后:每次使用完毕即清理干净。



XSZ-600X300单双层两用振动筛的定期保养:

定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。
