6-S玻璃钢摇床原理及介绍

2020-05-18 15:32

一、6-S摇床简介

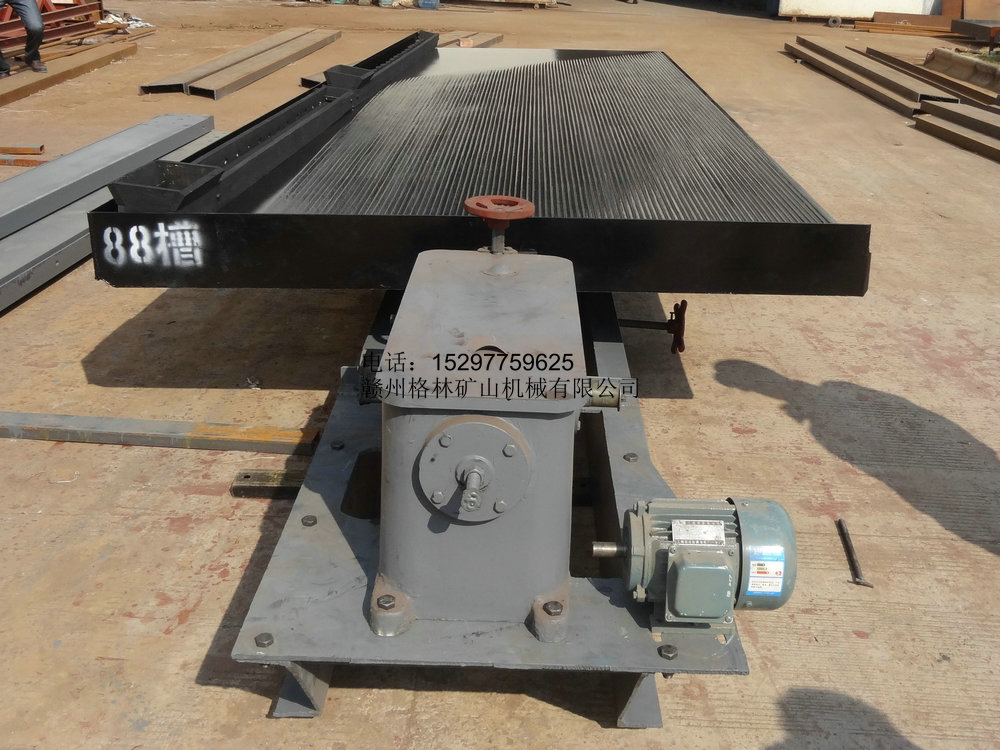

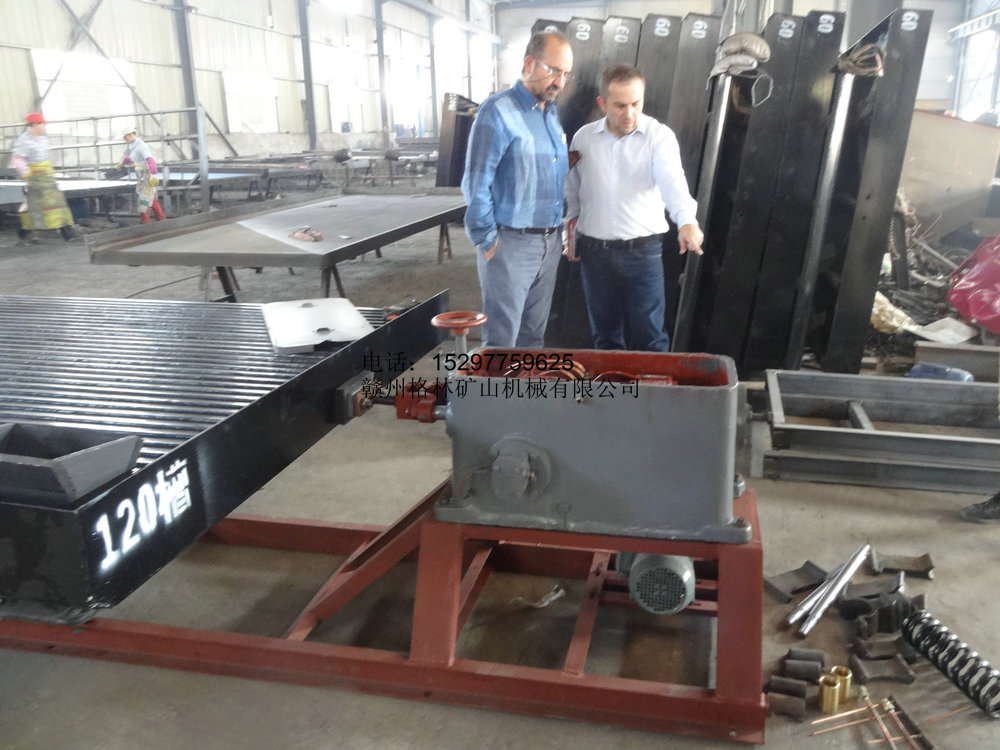

这种摇床又称衡阳式摇床，采用偏心连杆式床头。转动手轮，上下移动滑块4可以调节冲程。冲次则须借改变皮带轮调节。操作中应旋紧弹簧，不使肘板发生撞击。

支承装置和调坡机构安装在机架上。床面支撑在4块板形摇动杆上，可使床面运动呈一定的弧线，有助于床面上矿砂的运搬。支撑杆的座槽用夹持槽钢固定在调节座板上，后者再座落在鞍形座上。转动手轮，通过调节丝杆使调节座板在鞍形座上回转，即可调节床面倾角。这种调坡不影响床面拉杆的空间轴线位置，称为定轴式调坡机构。调坡范围较大。达0～10。调坡后仍可保持床面运行平稳。

6一S摇床适合选别矿砂，但亦可选别矿泥。操作调节容易。

弹簧安装在摇床头内，结构紧凑，但摇床头的安装精度要求较高，床头结构比较复杂，易磨损件多。改进的摇床头是在箱体外面偏心轴末端．安装一个小齿轮油泵，送油到各摩擦点润滑，并可避免传动箱内因装油多而漏油。

6-S摇床有矿砂和矿泥两种床面。矿砂床面的床条断面为矩形，宽7毫米，每隔3根低床夹1根高床条，高床条在传动端的高度：由给矿槽向下依次是8、8．5、9、9．5、10、10．5、11、11．5、12、13和18毫米共11种尺寸。高床条11根，低床条35根，共46根，在。末端沿两条斜线尖灭，尖灭角40

6一s矿泥床面断面为三角形，每隔11根低床条有1根高床条，-高床条底面宽，在尾矿侧边缘1根为25毫米，其余4根为25毫米，高度自给矿槽以下分别为5．1、6．9、8．6、10．4和12毫米。底床条底宽6毫米，在传动端高1．6毫米，在精矿端沿1斜线尖灭，尖灭角为30
